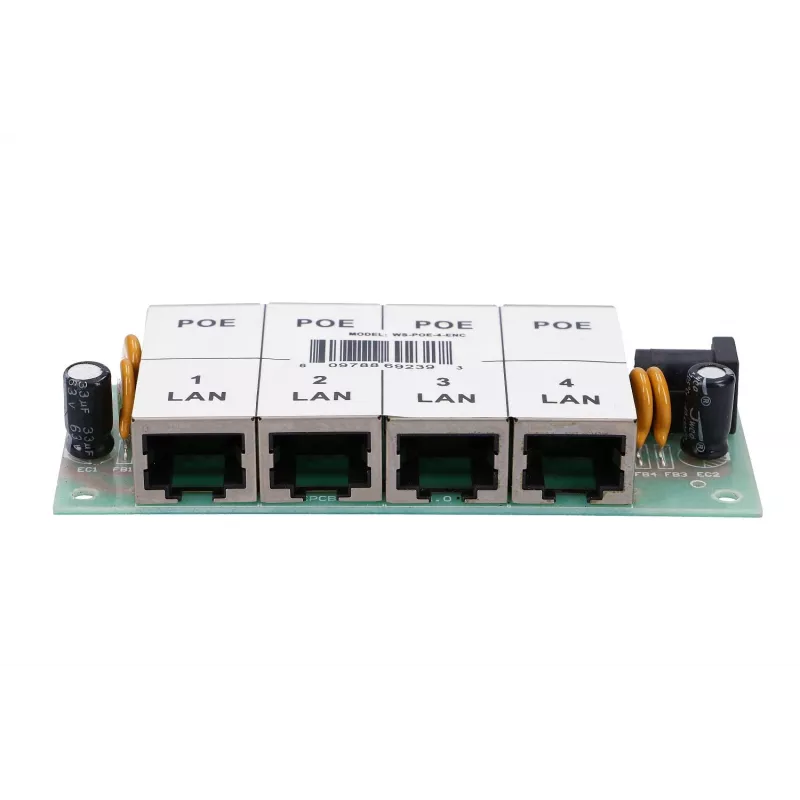

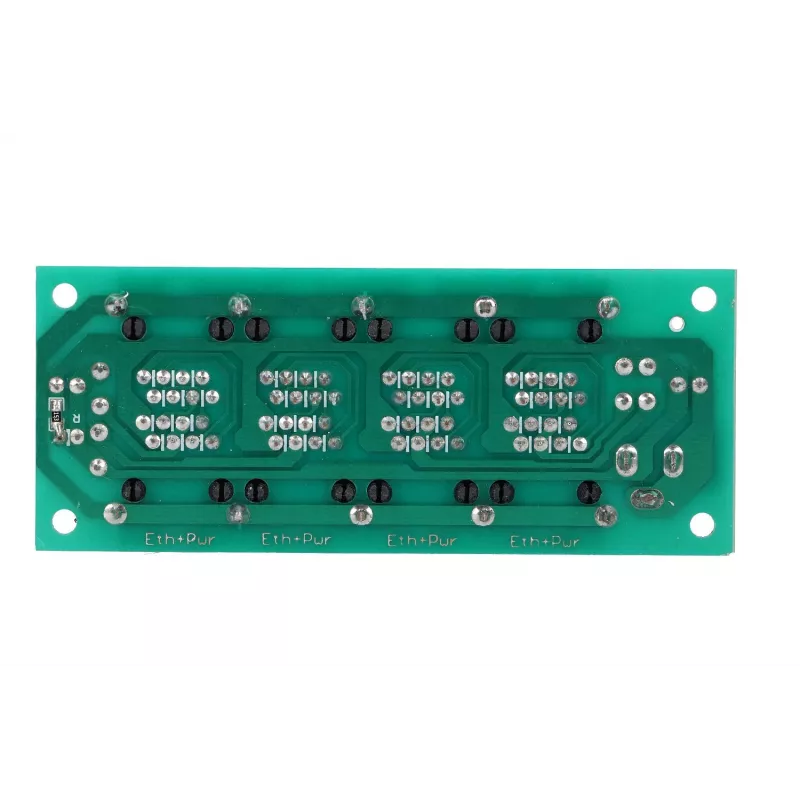

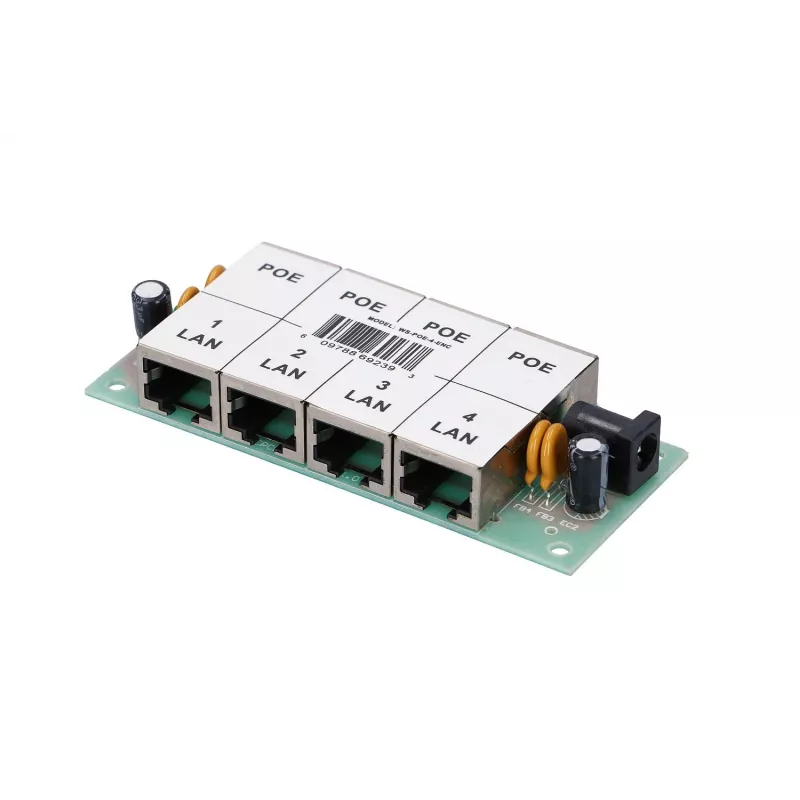

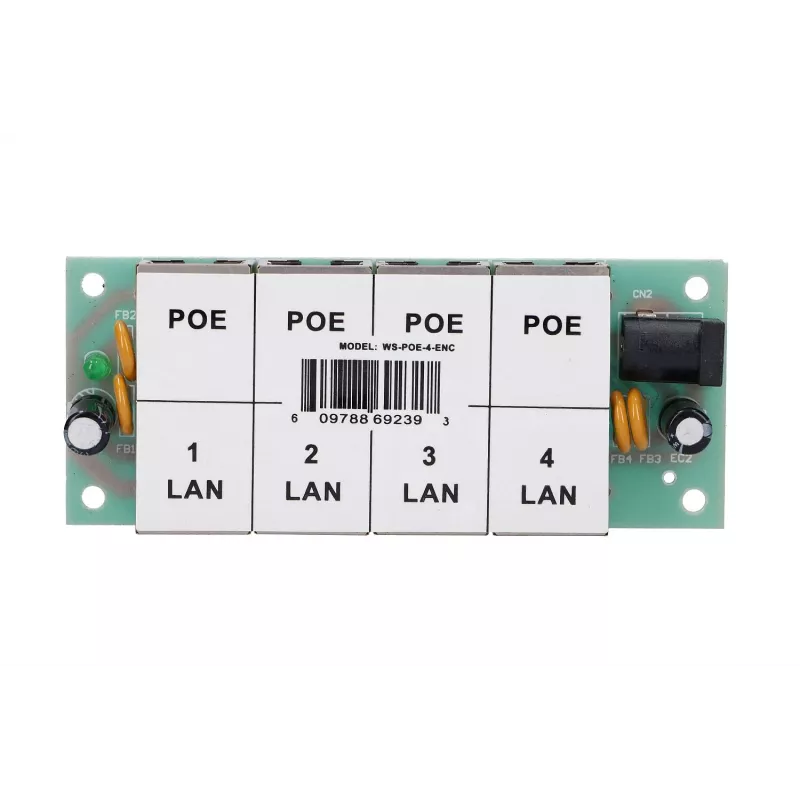

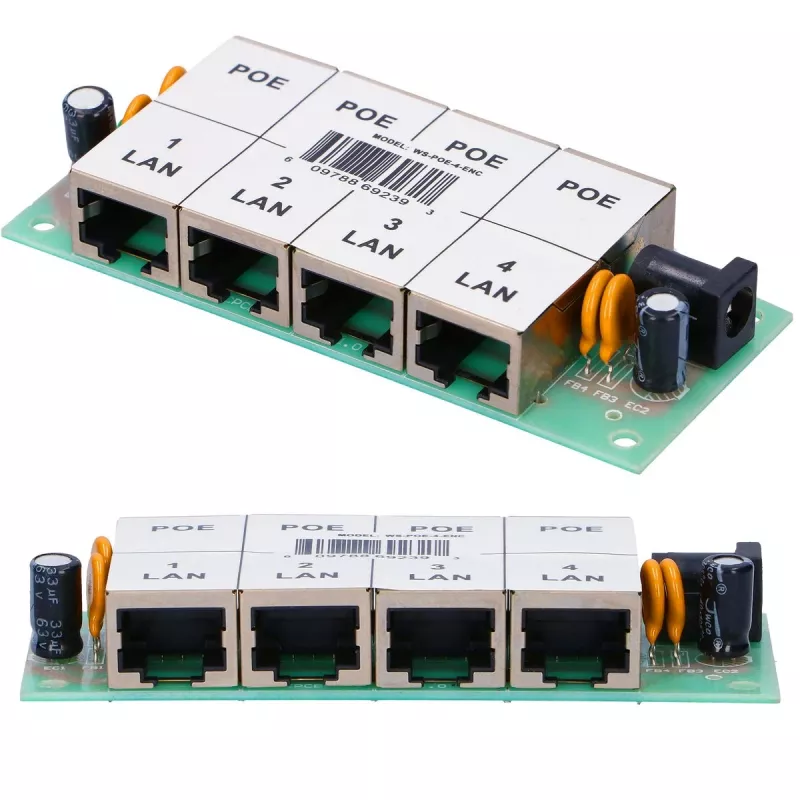

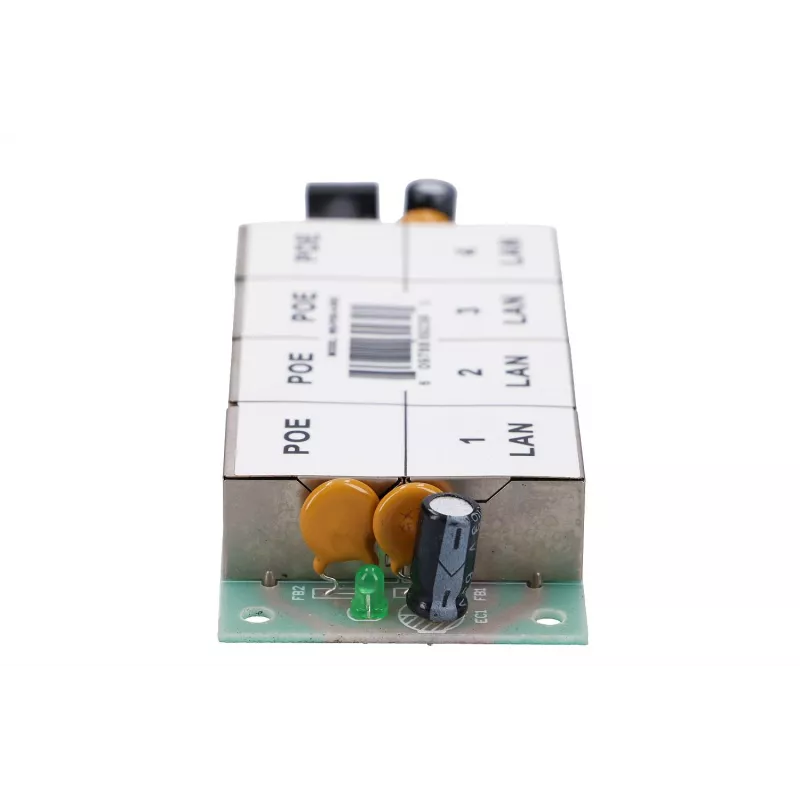

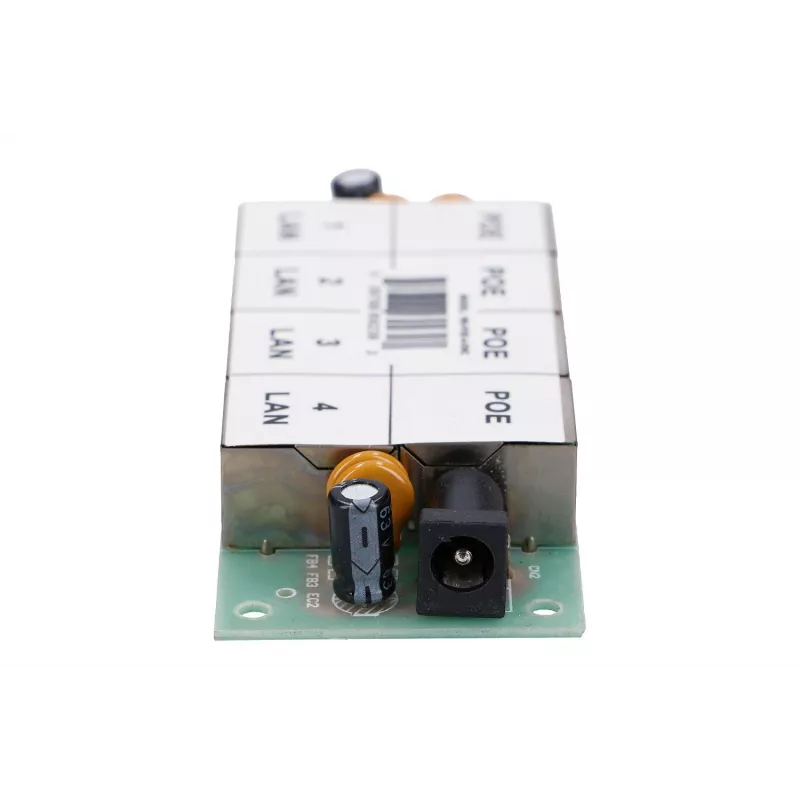

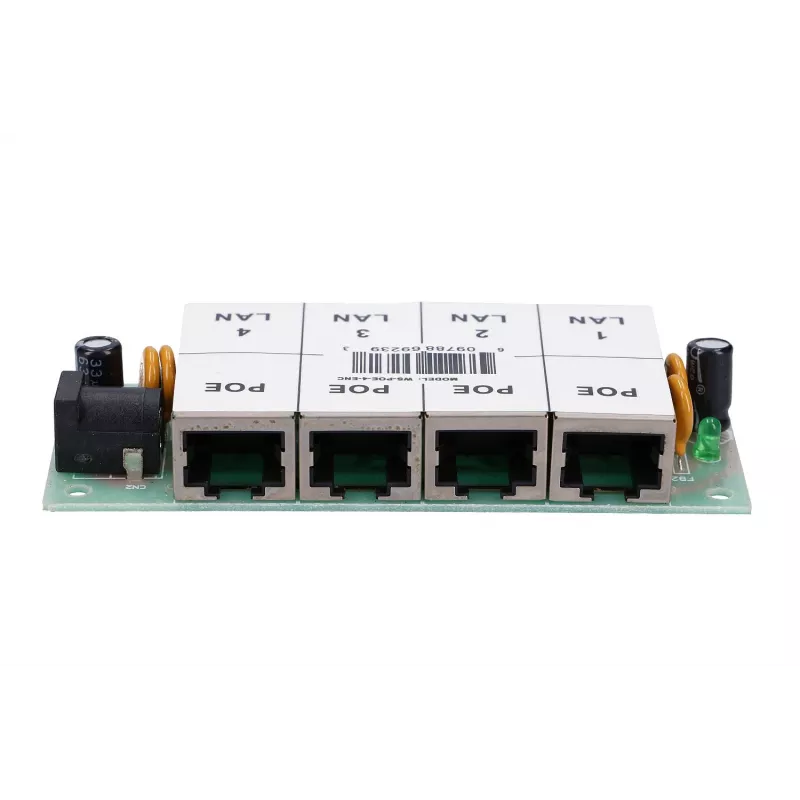

PoE-Injektor Extralink 4-Port 4x 100 Mb/s RJ45, Fast Ethernet, 48 V, ohne Gehäuse

Der Extralink 4-Port PoE-Injektor liefert 48 V Power over Ethernet an vier RJ45 Fast Ethernet Ports (10/100 Mbps) und ermöglicht die gleichzeitige Übertragung von Daten und Strom über vorhandene Cat5/Cat5e-Verkabelung. Das Gerät ist als kompakte, racklose Stromversorgungsplatine konzipiert, die Gleichstrom auf zwei freie Adernpaare einspeist (Pins 4,5 positiv und Pins 7,8 negativ), während die LAN-Daten auf den standardmäßigen 10/100 Mbps-Leitungen durchgeleitet werden. Das Gerät wird ohne schützendes Außengehäuse geliefert und eignet sich daher für die Integration in kundenspezifische Gehäuse oder den Einbau in beengten Räumen, in denen nur die Stromeinspeisungsfunktion benötigt wird.

Vorteile

Der Extralink PoE-Injektor bietet eine einfache Möglichkeit, PoE-Strom zu nicht mit Strom versorgten Ethernet-Strecken hinzuzufügen, ohne Switches austauschen zu müssen. Seine vier unabhängigen PoE-Ausgänge ermöglichen die Stromversorgung mehrerer Geräte über eine einzige Stromquelle und reduzieren so den Bedarf an separaten Netzteilen für jedes Gerät. Die Unterstützung des 48 V PoE-Betriebs und der Fast Ethernet-Datenraten gewährleistet die Kompatibilität mit einer Vielzahl von IP-Kameras, Wireless Access Points und anderen PoE-Geräten, die eine Midspan-Einspeisung erfordern. Das offene Design ohne Gehäuse ermöglicht eine flexible Montage und einen einfachen Zugang für die Kabelführung bei kundenspezifischen Installationen.

Geeignet für

• Stromversorgung von IP-Überwachungskameras, die 48 V PoE und 10/100 Mbps-Verbindungen akzeptieren
• Stromversorgung von Wireless Access Points oder Bridges in kleinen Netzwerken
• Nachrüstung von PoE-Fähigkeit in bestehende Ethernet-Verkabelungen in Büros, Einzelhandels- und Leichtindustrieumgebungen
• Integrationen, bei denen ein kompakter, gehäuseloser Strominjektor in kundenspezifischen Gehäusen oder Racks benötigt wird

Technische Daten

• PoE-Ausgangsspannung: 48 V DC
• Anzahl der PoE-Ports: 4 unabhängige RJ45-Stromausgänge
• Unterstützte Datenraten: 10/100 Mbps (Fast Ethernet)
• Stromversorgungsmethode: Gleichstromeinspeisung über freie Adernpaare (Pins 4,5 und 7,8)
• Formfaktor: Platineninjektor ohne externes Schutzgehäuse

Anwendung

Installieren Sie den Injektor an dem gewünschten Ort und verbinden Sie die nicht mit Strom versorgten Ethernet-Ports über Standard-Cat5/Cat5e-Kabel mit Ihrem Netzwerk-Switch oder Router. Verbinden Sie die entsprechenden stromführenden RJ45-Ausgänge über Ethernet-Kabel mit den PoE-Geräten. Stellen Sie sicher, dass die 48 V Gleichstromquelle gemäß der Installationsdokumentation korrekt an den Injektoreingang angeschlossen ist und beachten Sie die Polarität der Adernpaare für die positive und negative Versorgung. Überprüfen Sie nach dem Anschluss die Link-LEDs und den Gerätestromstatus, um sowohl die Daten- als auch die Stromlieferung zu bestätigen.

Empfehlungen

Verwenden Sie geschirmte oder ungeschirmte Kabel der Kategorie 5e oder höher für zuverlässige Leistung; halten Sie die stromführenden Kabelstrecken innerhalb der üblichen Ethernet-Distanzgrenzen (bis zu 100 m zwischen Injektor und Endgerät). Überprüfen Sie die Gerätekompatibilität mit 48 V Midspan-PoE-Einspeisung und mit 10/100 Mbps-Verbindungen. Da das Gerät ohne Außengehäuse geliefert wird, installieren Sie es in einem geschützten Gehäuse, wenn Umgebungsschutz oder Zugentlastung erforderlich ist.
