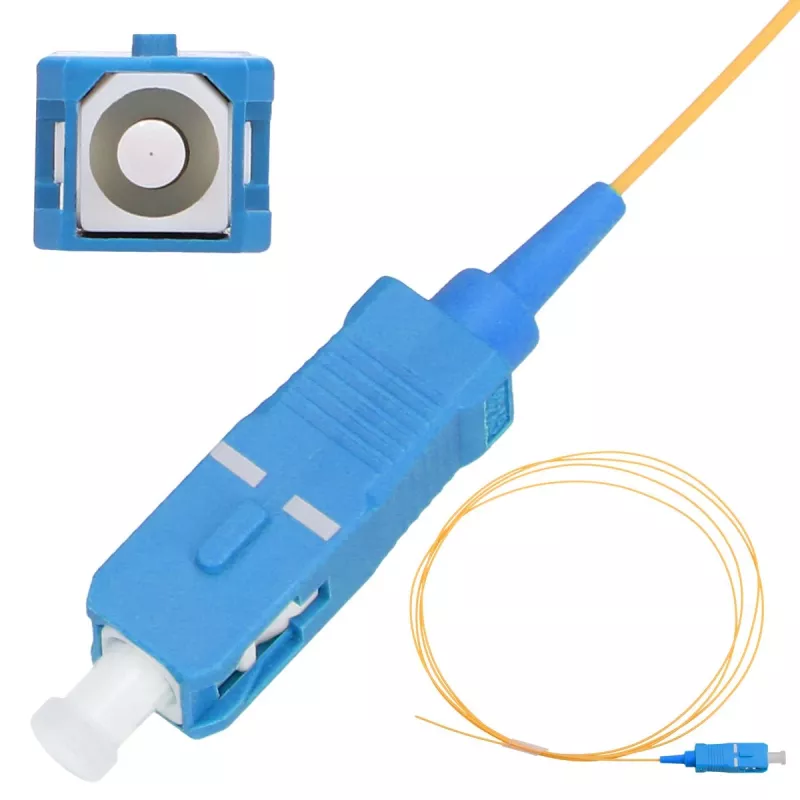

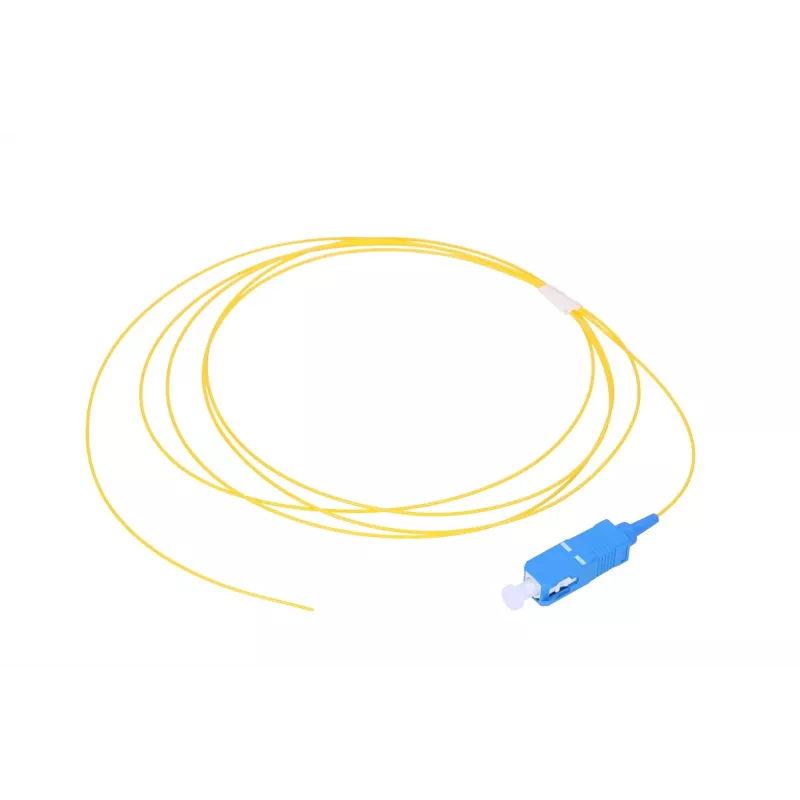

Pigtail SC/UPC Singlemode Extralink G.657.A1 900µm FTTH Kabel 1,5 m

Pigtail SC/UPC Singlemode Extralink G.657.A1 900µm FTTH Kabel 1,5 m ist ein werkskonfektioniertes Singlemode-Faseranschlusskabel für FTTH- und FTTx-Installationen in Innenräumen. Der Pigtail verwendet G.657.A1 Glasfasern mit einem 900 µm Coating und ist an einem Ende mit einem SC/UPC Stecker abgeschlossen, was eine sofort verwendbare Schnittstelle für das Fusionsspleißen oder das Einstecken in Patchfelder und Verteilboxen bietet. Mit einer Länge von 1,5 m ermöglicht er eine bequeme Verlegung von Anschlusspunkten zu Spleißkassetten oder Steckern in Teilnehmeranschlussdosen und Verteilerschränken.

Vorteile

Die in diesem Pigtail verwendete G.657.A1-Faser bietet verbesserte Biegefestigkeit bei geringer Dämpfung, was die Signalqualität bei enger Verlegung und in kompakten Verteilergehäusen erhält. Der SC/UPC Stecker sorgt für stabile, reflexionsarme Singlemode-Verbindungen, die sich für FTTH-Anwendungen eignen. Das 900 µm Coating bietet mechanischen Schutz und Flexibilität für die Handhabung und Organisation in Spleißschränken und Teilnehmerausgängen. Die vorkonfektionierten Enden reduzieren die Installationszeit, da keine Feldkonfektionierung erforderlich ist.

Geeignet für

• FTTH- und FTTx-Teilnehmeranschlussdosen
• Innenverlegung in Verteilerboxen und Spleißschränken
• Fusionsspleißen an Hauptkabel oder Abschluss in Patchfeldern
• Geräte am Kundenstandort und optische Anschlussdosen

Technische Daten

• Fasertyp: Singlemode G.657.A1
• Steckertyp: SC/UPC an einem Ende, blanke Faser am anderen Ende zum Spleißen
• Coatingdurchmesser: 900 µm
• Länge: 1,5 m
• Anwendungsumgebung: Innenbereich, FTTH/FTTx
• Biegeverhalten: reduzierter Biegeradius mit geringer Zusatzdämpfung

Verwendung

Führen Sie den Pigtail vom Teilnehmerausgang oder Patchfeld zur Spleißkassette oder zum Anschlusspunkt und sichern Sie ihn mit Kabelmanagement-Zubehör, um Zugbelastung zu vermeiden. Bereiten Sie das blanke Faserende gemäß den Standardverfahren für das Fusionsspleißen vor, spalten und spleißen Sie es an die Netzfaser und schützen Sie die Spleißstelle mit einer geeigneten Spleißschutzhülse. Stecken Sie das SC/UPC-Steckerende in den entsprechenden Adapter oder Patchfeld-Port. Halten Sie den 900 µm beschichteten Abschnitt innerhalb einer Schutzschlauchung oder eines Spleißhalters, um Mikrobiegungen und mechanische Belastung zu vermeiden.

Empfehlungen

Fassen Sie den Pigtail nur am Steckerkörper und der beschichteten Faser an; vermeiden Sie es, die Ferrule zu berühren oder zu verunreinigen. Verwenden Sie geeignete Reinigungswerkzeuge vor dem Einstecken. Halten Sie die Biegeradien, wo möglich, über dem für G.657.A1 empfohlenen Minimum und sichern Sie die Faser in Spleißkassetten, um Bewegung zu verhindern. Für beste Ergebnisse führen Sie nach der Installation eine Stirnflächeninspektion durch und verwenden Sie Staubkappen, wenn die Ports nicht verwendet werden.
