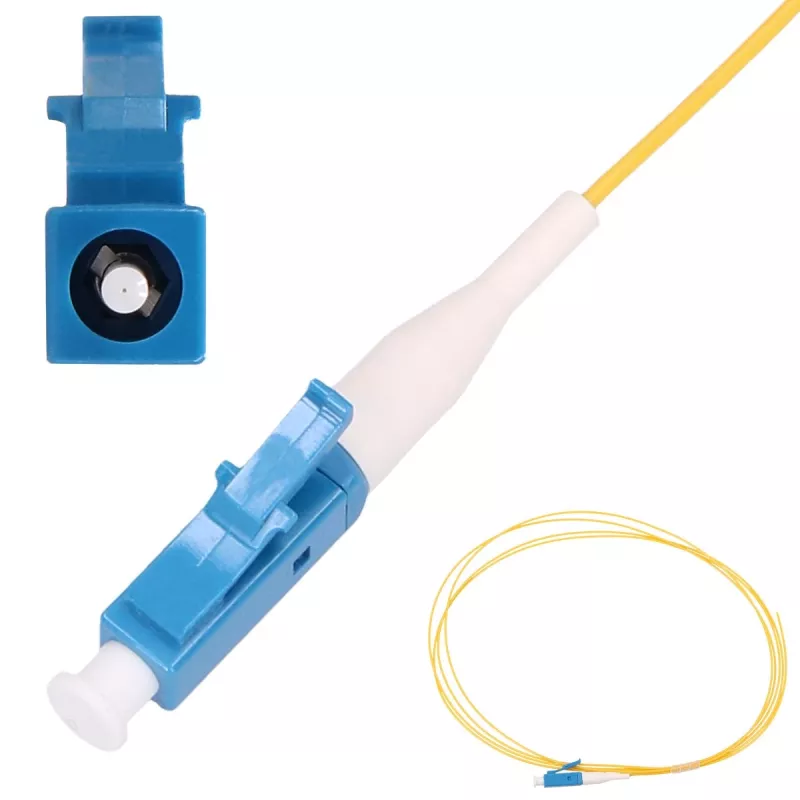

Pigtail LC/UPC Singlemode Extralink G.657.A1 900µm FTTH 1 m

Pigtail LC/UPC Singlemode Extralink G.657.A1 900µm FTTH 1 m ist ein werkseitig konfektionierter Singlemode-Lichtwellenleiter-Pigtail mit einem LC/UPC-Steckverbinder und 1 Meter 900 µm Bündeladerfaser. Das Pigtail verwendet eine Singlemode-Faser G.657.A1, die für FTTH-Bereitstellungen optimiert ist und eine verbesserte Biegeleistung bietet, die dazu beiträgt, eine niedrige Dämpfung in beengten Räumen wie Verteilerboxen, Schaltschränken und Kundenstandorten aufrechtzuerhalten. Es ist zum Spleißen mit Abzweigkabeln und für saubere Abschlüsse an Patchpanels und Anschlussdosen vorgesehen, wo ein kompakter LC-Steckverbinder und Singlemode-Übertragung erforderlich sind.

Vorteile

Das Extralink Pigtail kombiniert einen kompakten LC/UPC-Steckverbinder mit einer 900 µm Bündeladerfaser G.657.A1, um zuverlässige Singlemode-Verbindungen mit verbesserter Biegetoleranz zu gewährleisten. Seine Länge von 1 m bietet ausreichend Arbeitsspielraum zum Spleißen und zur Kabelführung in Panels, während überschüssiges Kabel in beengten Gehäusen minimiert wird. Die werkseitig polierte LC/UPC-Stirnfläche gewährleistet gleichbleibende Einfüge- und Rückflussdämpfungswerte, die für FTTH- und Rechenzentrumsumgebungen geeignet sind.

Geeignet für

• FTTH-Abzweigkabelspleißung und Kundenanschluss
• Patchpanel- und Verteilerboxabschlüsse in optischen Netzwerken
• Singlemode-Verbindungen in Rechenzentren, wo kompakte Steckverbinder benötigt werden
• Umgebungen mit engen Biegeradien oder begrenztem Innenraum

Technische Daten

• Steckverbindertyp: LC/UPC
• Fasertyp: Singlemode G.657.A1
• Kabelbündelader: 900 µm Vollader
• Länge: 1 Meter
• Anwendung: FTTH, FTTx, optische Patchpanels, Spleißung
• Biegeleistung: verbesserte Biegeradientoleranz im Vergleich zu Standard-Singlemode

Verwendung

Entfernen Sie den Außenmantel und bereiten Sie die Feldfaser gemäß den üblichen Singlemode-Spleißverfahren vor. Verwenden Sie geeignete Schneidewerkzeuge und einen Fusionsspleißer, um die Feldfaser mit dem Pigtail zu verbinden, wobei auf Ausrichtung und geringen Spleißverlust zu achten ist. Führen Sie das 1 m lange Pigtail im Gehäuse oder Patchpanel zum vorgesehenen LC-Adapter oder Anschluss und sichern Sie es mit Kabelmanagement, um Zugbelastungen zu vermeiden. Überprüfen Sie die Verbindungsqualität mit einem optischen Leistungsmessgerät oder OTDR, wie für die Netzwerkinbetriebnahme erforderlich.

Empfehlungen

Behandeln Sie den LC/UPC-Steckverbinder und die 900 µm Bündeladerfaser sorgfältig, um Verschmutzung und physische Beschädigung zu vermeiden. Verwenden Sie bis zur endgültigen Installation Schutzkappen, halten Sie angemessene Biegeradien bei der Kabelführung ein und lagern Sie überschüssige Längen in geeigneten Spulen oder Kabelmanagern in den Schaltschränken. Befolgen Sie die bewährten Praktiken des Lieferanten und der Branche für Fusionsspleißen, Faserreinigung und Tests, um eine zuverlässige Langzeitleistung zu gewährleisten.
