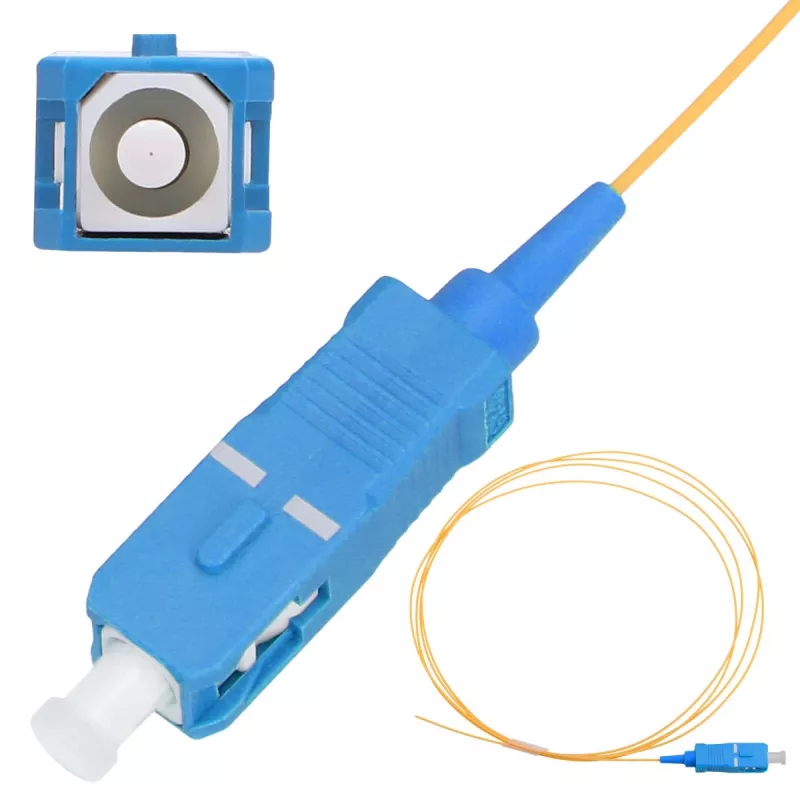

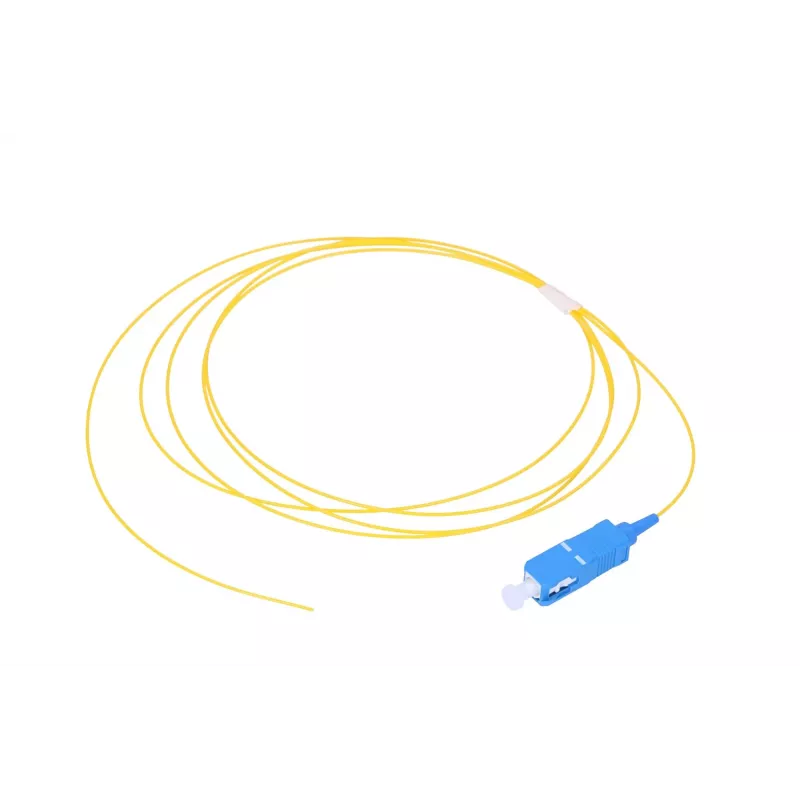

Pigtail Extralink SC/UPC Singlemode G.657.A1 900µm FTTH-Kabel 3 m

Pigtail Extralink SC/UPC Singlemode G.657.A1 900µm FTTH-Kabel 3 m ist ein werksseitig konfektioniertes optisches Pigtail, das für Glasfaser-zu-Hause (FTTH)-Installationen und kompakte Rangierumgebungen entwickelt wurde. Das Pigtail verwendet biegeunempfindliche Singlemode-G.657.A1-Faser mit einer 900 µm Bündelader-Konstruktion und einem SC/UPC-Stecker auf einer Seite. Mit einer Länge von 3 Metern bietet es ausreichend Bewegungsspielraum zum Spleißen und Abschließen innerhalb von Verteilboxen, optischen Verteilrahmen und kleinen Schränken, während mechanische Belastung und Signalverlust durch enge Biegungen minimiert werden.

Vorteile

Die biegeunempfindliche G.657.A1-Faser reduziert die Dämpfung bei engen Biegungen und beengten Platzverhältnissen und verbessert die Zuverlässigkeit in FTTH-Implementierungen. Die 900-µm-Kabelkonstruktion bietet ein flexibles Handling beim Fusionsspleißen und Abschließen, ohne dass übermäßiges Abisolieren oder Verstärken erforderlich ist. Ein SC/UPC-Stecker bietet eine stabile, reflexionsarme Singlemode-Schnittstelle, die mit standardmäßigen SC-Ports in Rangierfeldern und Kundengeräten kompatibel ist. Die 3 m Länge schafft einen Ausgleich zwischen Komfort für die interne Kabelführung und minimalem Faserüberschuss innerhalb von Gehäusen.

Geeignet für

• FTTH-Drop-Abschlüsse und Glasfaseranschlüsse in Wohngebäuden/Kundenstandorten
• Spleißpigtails für Fusionsspleißkassetten und Abschlüsse
• Rangierfeld- oder optische Verteilrahmenabschlüsse in Telekommunikationsräumen und Straßenverteilerschränken
• Verbindungen zwischen Glasfasergeräten, bei denen kompakte, flexible Singlemode-Pigtails benötigt werden

Technische Hauptspezifikationen

• Fasertyp: Singlemode G.657.A1 (biegeunempfindlich)
• Kabelkonstruktion: 900 µm Tight/Loose Tube, geeignet für FTTH-Pigtails
• Steckertyp: SC/UPC auf Pigtail-Ende
• Länge: 3 m
• Anwendungsumgebung: FTTH-Innengehäuse, Spleißkassetten, Rangierfelder
• Typische Verwendung: Fusionsspleißabschluss für Singlemode-Netzwerke

Anwendung

Bereiten Sie die Zubringerfaser oder den Trunk durch Reinigen und Spalten gemäß den Anweisungen des Herstellers des Fusionsspleißgeräts vor. Entfernen Sie die 900-µm-Beschichtung nach Bedarf und führen Sie dann das Fusionsspleißen zwischen dem Pigtail und der installierten Faser durch oder stecken Sie den SC/UPC-Stecker in die Rangierfeldbuchse, wenn Sie vorkonfektionierte Verbindungen verwenden. Verlegen Sie das Pigtail innerhalb des Gehäuses mit sanften Biegungen, wobei Sie Biegeradien gemäß den G.657.A1-Spezifikationen einhalten, und befestigen Sie die Faser in Spleißkassetten oder mit Kabelbindern, um Zugbelastungen an der Spleißstelle oder am Stecker zu vermeiden.

Empfehlungen

Verwenden Sie Standard-Faserhandhabungswerkzeuge und Sicherheitsverfahren: Halten Sie Stecker und gespaltene Faserenden sauber, vermeiden Sie scharfe Biegungen und übermäßige Zugkraft und legen Sie überschüssige Pigtail-Länge in dafür vorgesehenen Spleißkassetten ab. Überprüfen Sie nach dem Spleißen und Steckereinsetzen den optischen Verlust mit einem OTDR oder Leistungsmessgerät, um eine akzeptable Dämpfung zu bestätigen.
