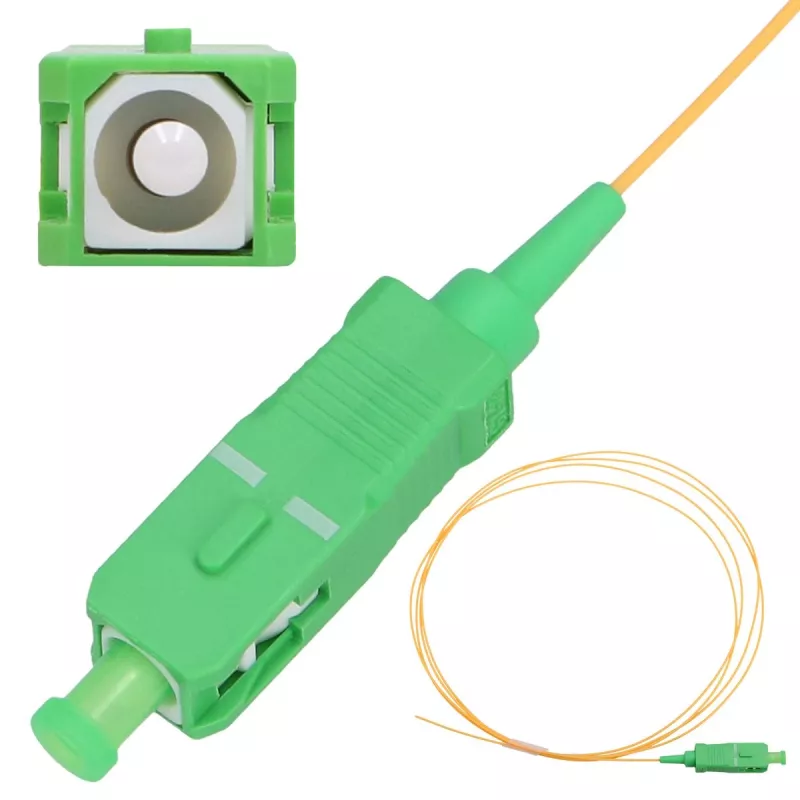

Pigtail Extralink SC/APC Single-Mode G.657.A1 900 µm FTTH 2 m

Der Pigtail Extralink SC/APC Single-Mode G.657.A1 900 µm FTTH 2 m ist eine werkseitig konfektionierte Faserbaugruppe, die für FTTH und andere Singlemode-Netzabschlüsse in optischen Netzwerken entwickelt wurde. Der Pigtail verwendet eine biegeunempfindliche Singlemode-Faser G.657.A1 mit einem 900 µm Puffermantel und einem SC/APC-Stecker. Mit einer Länge von 2 m und SC-Duplex-Abschluss ist er zum Spleißen in Glasfaserverteiler oder zum Anschließen von Kundenanschlussdosen in Wohn- und Gewerbeinstallationen vorgesehen.

Vorteile

Die biegeunempfindliche Faser G.657.A1 reduziert Dämpfungsverluste durch enge Biegungen, was besonders in kompakten Schränken und Verteilboxen vorteilhaft ist. Der 900 µm Puffermantel bietet mechanischen Schutz für einfachere Handhabung und Spleißung, während der SC/APC-Stecker eine stabile, reflexionsarme Verbindung für Singlemode-Strecken gewährleistet. Die werkseitige Konfektionierung sorgt für gleichbleibende Steckerqualität und reduziert die Zeit für die Vor-Ort-Montage im Vergleich zu vor Ort konfektionierten Steckern.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Glasfaserverteilerfeld oder die Spleißkassette vor und fixieren Sie das ankommende Kabel gemäß den örtlichen Vorgehensweisen. Entfernen Sie Außenmantel und Pufferhülle, um die blanke Faser freizulegen, reinigen Sie sie und führen Sie dann eine Fusionsspleißung zwischen der Pigtailfaser und der ankommenden Faser nach den Standardverfahren für Fusionsspleißung durch. Schützen Sie nach dem Spleißen die Spleißstelle mit einem Schrumpfschlauch oder Spleißschutz und führen Sie den Pigtail zum Anschlusspunkt. Setzen Sie den SC/APC-Stecker in die entsprechende Kupplung oder Patchpanel-Buchse ein und achten Sie bei Duplex-Verbindungen auf die korrekte Polarität.

Empfehlungen

Behandeln Sie die 900 µm Pufferfaser sorgfältig, um Mikrobiegungen zu vermeiden; halten Sie die empfohlenen Biegeradien ein, auch wenn die Faser G.657.A1 engere Biegungen toleriert. Verwenden Sie vor dem Stecken geeignete Reinigungswerkzeuge für die SC/APC-Steckerstirnfläche und führen Sie nach der Installation Messungen der Einfügedämpfung und Rückflussdämpfung durch, um die Leistung zu überprüfen.
