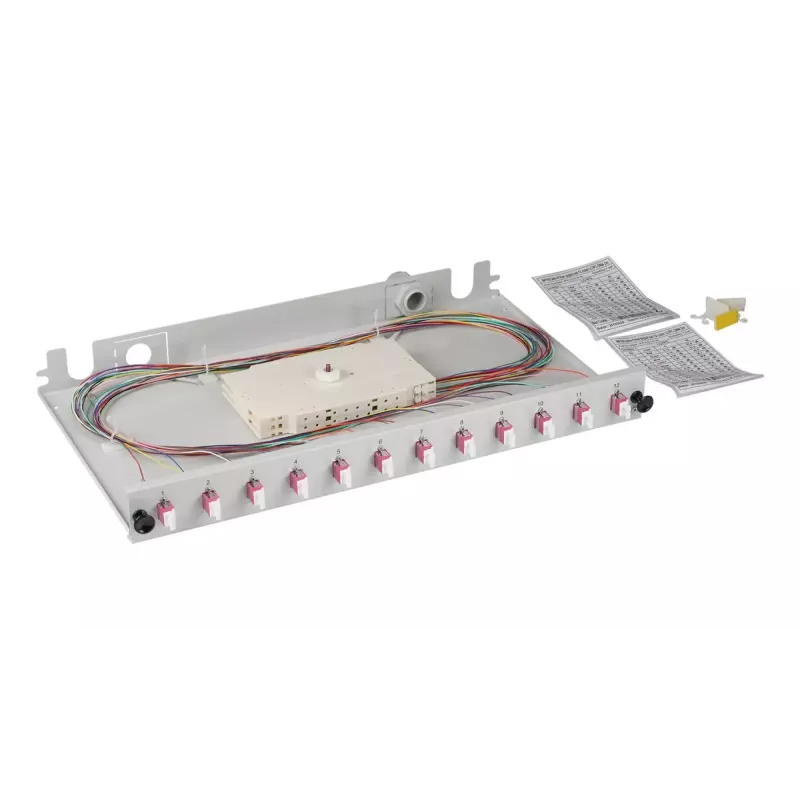

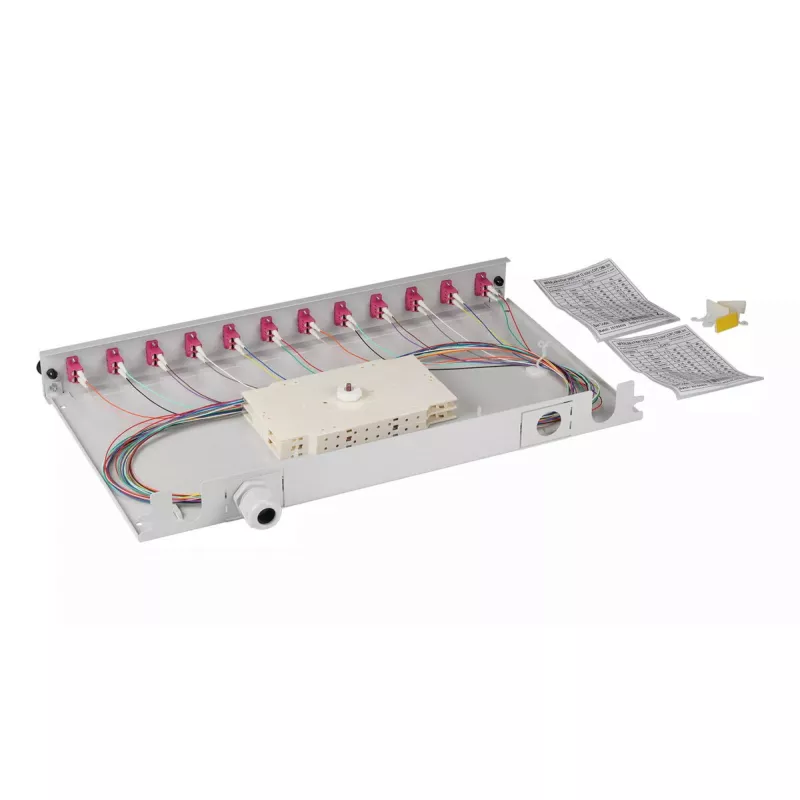

Patchpanel EFB Elektronik BA71901L24OM4 1U LC OM4 Grau Metall Rack-Montage

Das Patchpanel EFB Elektronik BA71901L24OM4 1U LC OM4 Grau Metall Rack-Montage ist für die strukturierte Glasfaserverkabelung in rackmontierten Netzwerksystemen konzipiert. Es nimmt 12 LC-Ports auf, die für OM4-Multimode-Fasern optimiert sind, und bietet ein kompaktes 1U-Gehäuse, das sich für Rechenzentren, Serverräume und Telekommunikationsschränke eignet. Das aus Metall gefertigte Panel mit grauer Oberfläche misst 483 mm in der Breite, 44,5 mm in der Höhe und 244 mm in der Tiefe, um standardmäßige 19-Zoll-Rack-Installationen zu unterstützen und eine ordentliche Kabelführung sowie Port-Identifikation zu gewährleisten.

Vorteile

Die Metallkonstruktion bietet mechanische Stabilität und Abschirmung für Glasfaserverbindungen, während der 1U-Formfaktor wertvollen Rack-Platz spart. LC-Steckverbinder ermöglichen eine hochdichte Terminierung für Multimode-OM4-Fasern und ermöglichen eine verbesserte Bandbreite sowie reduzierte Modendispersion im Vergleich zu Multimode-Typen niedrigerer Qualität. Eine standardisierte Breite von 483 mm gewährleistet Kompatibilität mit gängigen Racks und Racks mit Montageschienen, und das 12-Port-Layout des Panels vereinfacht die Netzwerkorganisation und Patch-Workflows.

Geeignet für

• Rack-montierte Faserverteilung in Rechenzentren und Serverräumen
• Telekommunikations- und Netzwerkverteiler, die OM4-Multimode-Konnektivität benötigen
• Umgebungen mit hochdichter Verkabelung, in denen platzsparende 1U-Lösungen erforderlich sind
• Projekte, die LC-terminierte Multimode-Glasfaserverbindungen nutzen

Wichtige Spezifikationen

• Formfaktor: 1U Rack-Montage-Modul
• Steckverbindertyp: LC Duplex
• Kompatibler Fasertyp: OM4 Multimode
• Anzahl der Ports: 12
• Material: Metallgehäuse
• Oberfläche/Farbe: Grau
• Abmessungen (B×H×T): 483 mm × 44,5 mm × 244 mm

Verwendung

Installieren Sie das Patchpanel mithilfe der vorhandenen Montagelöcher in einem standardmäßigen 19-Zoll-Rack. Führen Sie eingehende OM4-Multimode-Glasfaserkabel an die Rückseite des Panels und terminieren Sie sie mit LC-Steckverbindern oder verwenden Sie vorkonfektionierte Pigtails und spleißen Sie bei Bedarf. Sichern Sie die Kabelstränge mit geeigneter Zugentlastung und Kabelmanagement-Zubehör, um Spannungen an den Glasfaserterminierungen zu vermeiden. Beschriften Sie die Ports gemäß Ihrem Netzwerkplan, um eine eindeutige Identifikation und effizientes Patchen zu gewährleisten.

Empfehlungen

Verwenden Sie für zuverlässige Leistung OM4-zertifizierte Glasfaserkabel und LC-Steckverbinder, die die branchenüblichen Verlust- und Rückflussdämpfungsspezifikationen erfüllen. Vermeiden Sie enge Biegungen und Zugspannungen an Glasfasersträngen; halten Sie die empfohlenen Biegeradien ein. Führen Sie vor dem Herstellen von Verbindungen eine Sichtprüfung und Reinigung der LC-Endflächen durch und erwägen Sie Patchkabel mit Schutzhüllen für häufiges Umpatchen.
