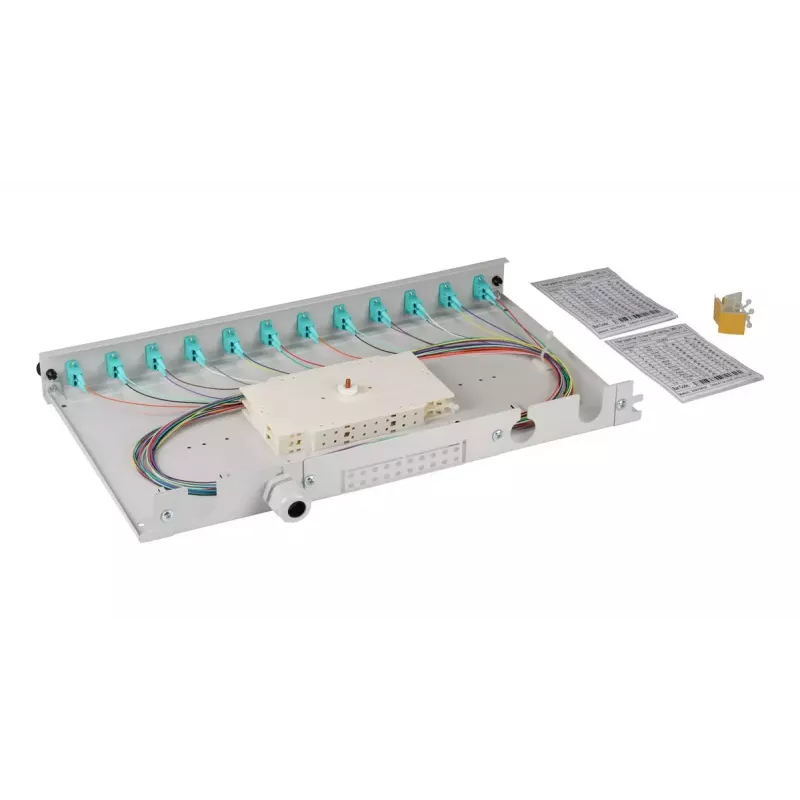

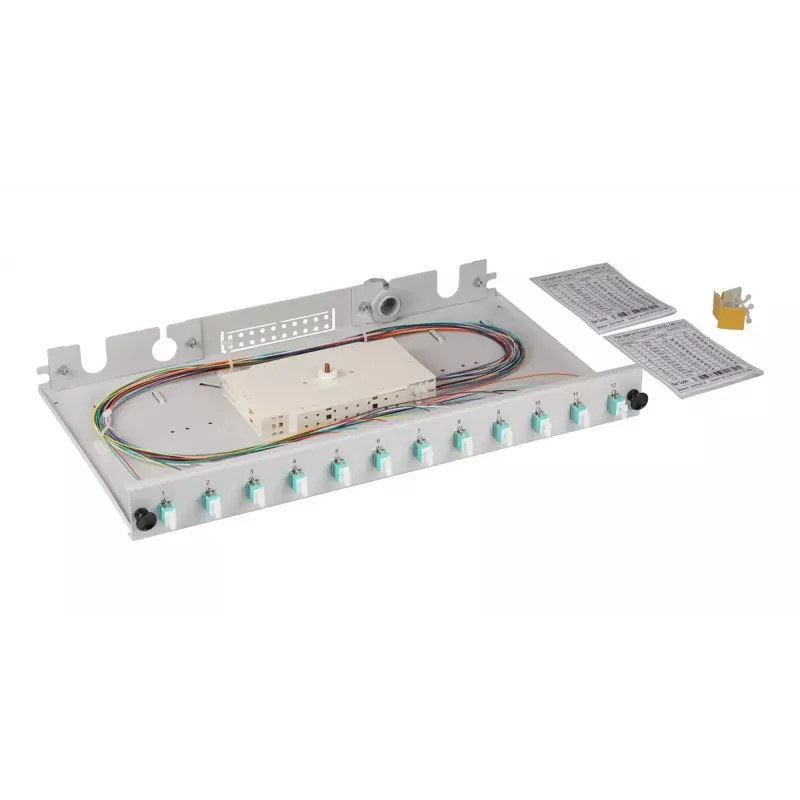

Patchpanel EFB Elektronik BA71901L12OM3 1U LC OM3 Grau

Das EFB Elektronik BA71901L12OM3 1U LC OM3 Grau Patchpanel ist eine kompakte Rack-Einheit zur Organisation von Glasfaserverbindungen in Rechenzentren und Netzwerkräumen. Es ist für LC-Stecker ausgelegt und mit OM3-Multimode-Fasern kompatibel und bietet eine standardisierte Schnittstelle für das Patchen und Verwalten von optischen Verbindungen. Das Panel misst 483 mm in der Breite, 44,5 mm in der Höhe (1U) und 244 mm in der Tiefe und bietet eine platzsparende Lösung für 19-Zoll-Racks und Gehäuse.

Vorteile

Dieses Patchpanel fasst mehrere LC-Glasfaseranschlüsse in einem einzigen 1U-Modul zusammen, vereinfacht das Kabelmanagement und reduziert den Platzbedarf im Rack. Die Kompatibilität mit OM3-Multimode-Fasern unterstützt typische Kurzstreckenverbindungen in Rechenzentren und Unternehmen. Das graue Finish sorgt für ein neutrales Erscheinungsbild, das sich in Standard-Rack-Equipment einfügt. Das für die einfache Montage in 19-Zoll-Racks konzipierte Design ermöglicht eine organisierte Führung und Beschriftung der Glasfaserstrecken.

Geeignet für

• Patchverbindungen in Rechenzentren und Kurzstrecken-Multimode-Faserverbindungen
• Unternehmensnetzwerkräume und Telekommunikationsschränke
• Glasfaser-Konsolidierungspunkte und Verteilerrahmen
• Strukturierte Verkabelungsinstallationen mit LC-Steckern

Wichtige Spezifikationen

• Formfaktor: 1U Rackmount-Panel
• Steckertyp: LC
• Kompatibler Fasertyp: OM3 Multimode
• Anzahl der Ports: 6
• Abmessungen (B x H x T): 483 mm x 44,5 mm x 244 mm
• Farbe: Grau

Verwendung

Installieren Sie das BA71901L12OM3 in einem Standard-19-Zoll-Rack unter Verwendung der dafür vorgesehenen Befestigungslöcher und stellen Sie sicher, dass das Gerät einen einzelnen 1U-Steckplatz belegt. Schließen Sie LC-Stecker gemäß den Beschriftungs- und Fasermanagement-Praktiken Ihres Standorts an die Panel-Ports an oder stecken Sie sie ein. Führen Sie ankommende und abgehende Glasfaserkabel durch geeignetes Kabelmanagement-Zubehör, um den Biegeradius einzuhalten und Zugbelastungen der Stecker zu vermeiden. Überprüfen Sie nach der Installation die optische Kontinuität und Dämpfung mit geeigneten Prüfgeräten.

Empfehlungen

Verwenden Sie das Panel mit OM3-konformen Multimode-Fasern und LC-gespleißten Patchkabeln. Halten Sie die empfohlenen Biegeradien für Multimode-Fasern ein und sichern Sie die Kabel, um Bewegungen zu verhindern. Beschriften Sie jeden Port einheitlich gemäß Ihrer Netzwerkdokumentation und führen Sie nach jeder Änderung optische Tests durch, um die Verbindungsleistung sicherzustellen.
