Patch Panel EFB Elektronik 37656.1

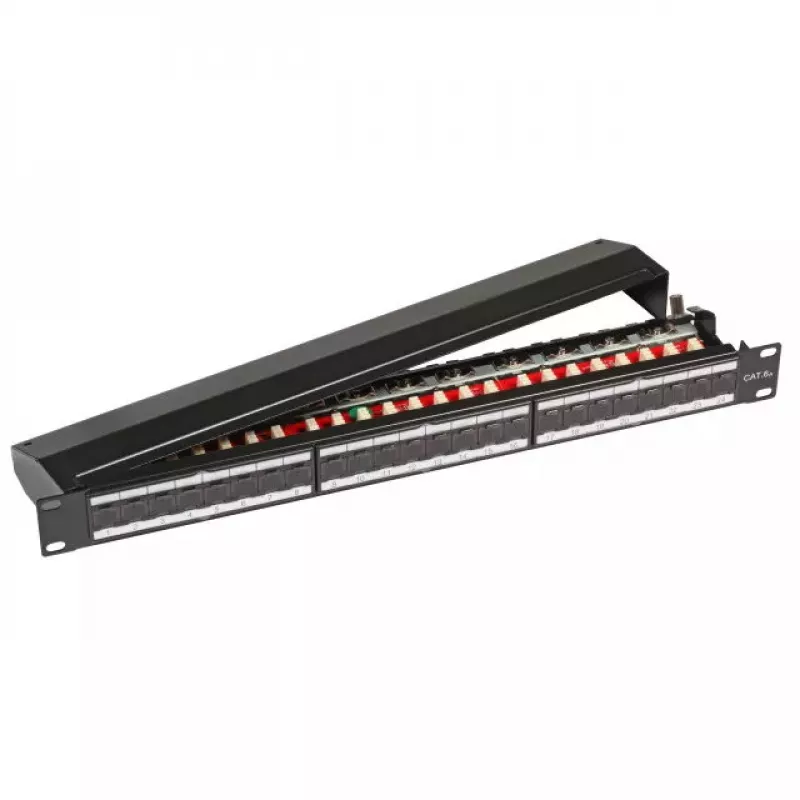

Das EFB Elektronik 37656.1 Patchpanel ist ein 1HE-Rackmount-Panel, das 24 vollständig geschirmte RJ45-Buchsen für strukturierte Netzwerkverkabelung bereitstellt. Gefertigt mit einem Metallgehäuse in RAL9005 (Schwarz) und kompatibel mit Cat6a-Kabeltypen, misst es 482,6 mm (B) x 44,5 mm (H) x 109 mm (T) und umfasst 8-polige IDC-Klemmen sowie TIA 568 A/B-Farbcodierung für eine ordentliche Kabelterminierung.

Vorteile

Dieses Patchpanel bietet eine robuste Metallkonstruktion, geeignet für professionelle Rack-Installationen, vollständige Schirmung an allen 24 RJ45-Ports zur Reduzierung elektromagnetischer Störungen und standardisierte 8-polige IDC-Anschlüsse mit TIA 568 A/B-Farbcodierung für konsistente, zuverlässige Verbindungen. Sein 1HE-Formfaktor passt in standardmäßige 19-Zoll-Racks und unterstützt Cat6a-Leistungsanforderungen.

Geeignet für

• Rechenzentrums- und Serverraum-Rackinstallationen
• Strukturierte Verkabelung in Büronetzwerken
• Cat6a-Netzwerkbereitstellungen, die geschirmte Anschlüsse erfordern

Wichtige Spezifikationen

• Hersteller: EFB Elektronik
• Modell: 37656.1
• Ports: 24 vollständig geschirmte RJ45-Buchsen
• Kompatibilität: Cat6a
• Abschluss: 8-polige IDC-Klemmen, TIA 568 A/B-Farbcode
• Abmessungen (B×H×T): 482,6 × 44,5 × 109 mm
• Produktfarbe: Schwarz (RAL9005)
• Formfaktor: 1HE-Rackmount

Verwendung

Montieren Sie das Patchpanel mit geeigneten Rackschrauben in ein standardmäßiges 19-Zoll-Rack. Schließen Sie eingehende geschirmte Cat6a-Kabel gemäß dem für Ihre Installation erforderlichen TIA 568 A- oder B-Farbcode an die 8-poligen IDC-Klemmen an. Stecken Sie Patchkabel in die vorderen RJ45-Buchsen, um Geräte im Rack mit der strukturierten Verkabelung zu verbinden. Stellen Sie die Schirmkontinuität durch korrekte Erdung des Panels und gegebenenfalls die Verwendung geschirmter Patchkabel sicher.

Empfehlungen

Verwenden Sie für optimale Leistung geschirmte Cat6a-Kabel und sorgen Sie für eine korrekte Erdung von Rack und Patchpanel. Halten Sie die TIA 568 A/B-Verkabelung in der gesamten Installation konsequent ein und testen Sie jeden Port nach dem Abschluss mit einem geeigneten Kabeltester, um die Leistung und Schirmungsintegrität zu überprüfen.
