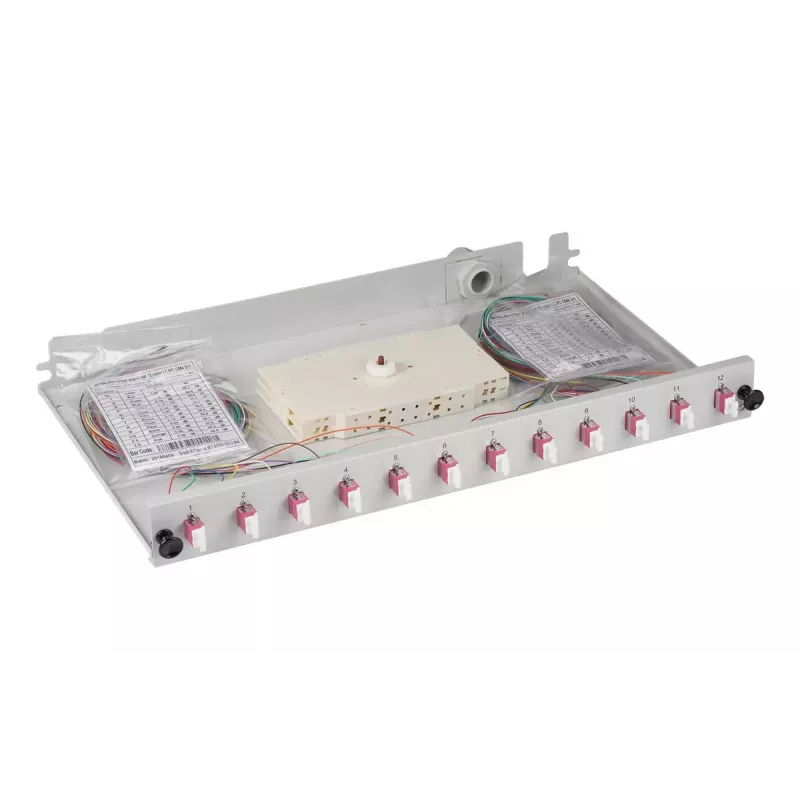

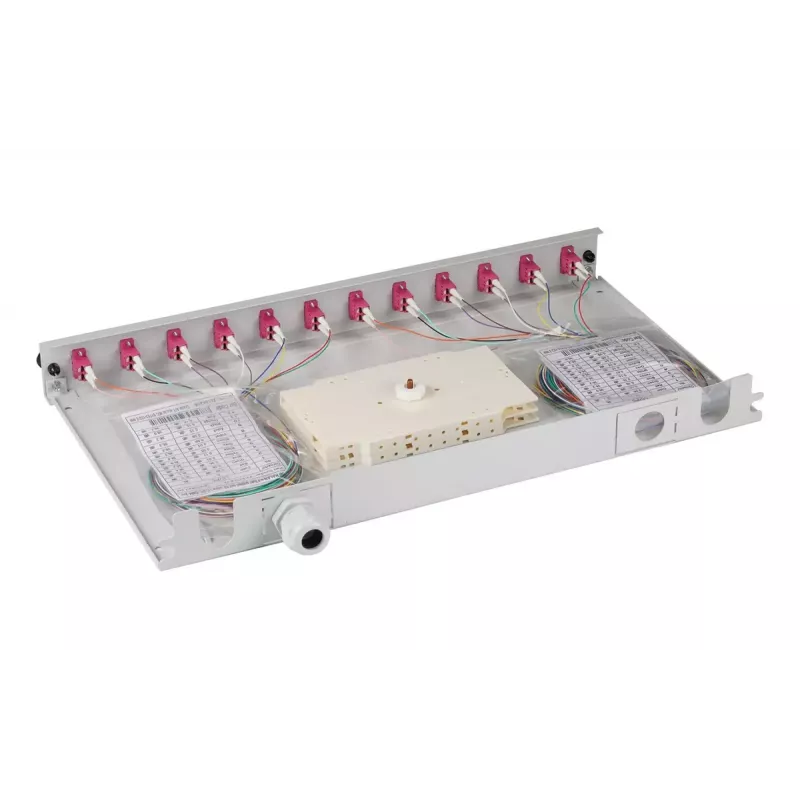

Patchpanel EFB Elektronik B71901L48OM4 1U LC OM4 Grau

Das EFB Elektronik B71901L48OM4 1U LC OM4 Grau Patchpanel ist eine rackmontierte Glasfaser-Management-Einheit, die für organisierte LC-Duplex-Verbindungen in Rechenzentren und Netzwerkschränken konzipiert wurde. Das vorwiegend aus haltbarem Kunststoff gefertigte Panel belegt 1U Rack-Höheneinheit und unterstützt OM4-Multimode-Faser, um eine Hochgeschwindigkeitsübertragung über kurze Distanzen zu ermöglichen. Seine kompakten Abmessungen passen zu standardmäßigen 19-Zoll-Racks und bieten eine saubere Schnittstelle auf der Vorderseite für bis zu 24 LC-Duplex-Ports (48 Fasern) mit grauem Finish für eine einheitliche Gerätegruppierung.

Vorteile

Dieses Patchpanel bietet ein platzsparendes 1U-Design mit einfachem Frontzugang zu LC-OM4-Verbindungen, was eine aufgeräumte Kabelführung und vereinfachte Wartung ermöglicht. Das Kunststoffgehäuse reduziert das Gewicht bei gleichzeitiger ausreichender mechanischer Sicherung der Glasfaser-Steckverbinder und -Adapter. Die Kompatibilität mit OM4-Multimode-Faser unterstützt höhere Bandbreiten und verbesserte Leistung für Kurzstreckenverbindungen, wie sie typischerweise in Unternehmens- und Campus-Netzwerken vorkommen.

Geeignet für

• Rechenzentren und Serverräume, die kompakte Glasfaser-Abschlusspanels benötigen
• Telekommunikationsräume mit OM4-Multimode-Backbone- oder Horizontalverkabelung
• Campus- oder Unternehmensnetzwerke, die einen organisierten LC-Frontplattenzugang erfordern
• Umgebungen, in denen ein geringeres Rack-Gewicht und Korrosionsbeständigkeit gewünscht sind

Technische Daten

• Formfaktor: 1U rackmontiertes Patchpanel, kompatibel mit 19-Zoll-Racks
• Steckverbindertyp: LC-Duplex-Ports für Multimode-Faser
• Unterstützter Fasertyp: OM4-Multimode
• Port-Kapazität: 24 LC-Duplex-Ports (48 Fasern)
• Material: haltbares Kunststoffgehäuse
• Farbe: Grau
• Abmessungen (B×H×T): 483 mm × 44,5 mm × 244 mm

Anwendung

Montieren Sie das Panel in ein Standard-19-Zoll-Rack, wobei es eine einzelne Höheneinheit belegt. Installieren Sie LC-Adapter oder vorkonfektionierte Pigtails in die Frontports und führen Sie dann die Multimode-Glasfaserkabel durch den rückseitigen Kabeleingang, wobei Sie auf die Einhaltung angemessener Biegeradien achten. Sichern Sie die Kabel mit Zugentlastung und nutzen Sie Kabelmanagement-Zubehör im Rack, um übermäßige Spannung zu vermeiden. Beschriften Sie die Ports nach Bedarf zur einfachen Identifizierung und führen Sie vor der Verbindung eine standardmäßige Endflächeninspektion und -reinigung durch, um eine optimale Signalübertragung zu gewährleisten.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung OM4-zertifizierte Patchkabel und halten Sie angemessene Biegeradien ein; überprüfen und reinigen Sie die LC-Steckverbinder regelmäßig und setzen Sie das Panel keinen mechanischen Stößen oder übermäßiger Hitze aus.
