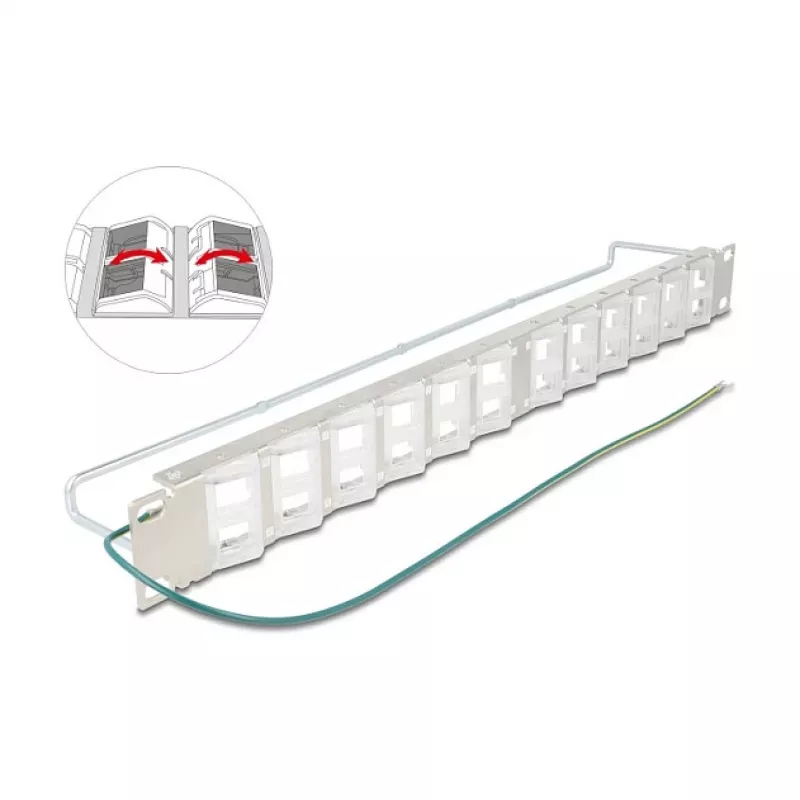

Patchpanel 19 Zoll DELOCK 24-Port Keystone, neigbare Ports, Zugentlastung, 1U metallisch

DELOCK 19" 24-Port Keystone-Patchpanel in einem 1U Metallgehäuse, konzipiert für rackmontierbare Netzwerkinstallationen. Das Panel nimmt bis zu 24 Keystone-Module in einem Snap-In-Rahmen auf und verfügt über neigbare Ports, um Steckverbinder in einem Winkel zu führen, was Platz in beengten Patchreihen spart. Integrierte Kabelbefestigungspunkte auf der Rückseite sorgen für Zugentlastung und ordentliche Kabelführung. Die kompakten Abmessungen (482,6 × 78,4 × 44,2 mm) entsprechen der standardmäßigen 19" Rack-Ausrüstung und sind für Serverräume, Netzwerkschränke und Kommunikationsschränke vorgesehen.

Vorteile

Dieses Patchpanel kombiniert einen standardisierten 1U-Formfaktor mit einer Metallkonstruktion für mechanische Stabilität und elektromagnetische Robustheit. Der Snap-In-Keystone-Rahmen ermöglicht den flexiblen Einsatz verschiedener Keystone-Module, während die neigbaren Ports die Belastung der Steckverbinder reduzieren und kompaktere Kabellayouts erlauben. Die rückseitigen Kabelbefestigungspunkte bieten Zugentlastung und helfen, eine organisierte Verkabelung aufrechtzuerhalten, was die Installation und zukünftige Wartung vereinfacht.

Geeignet für

• Patchreihen in Rechenzentren und Server-Racks
• Netzwerkschränke und Kommunikationsschränke
• Strukturierte Verkabelungsinstallationen mit Keystone-Modulen
• Enge Rack-Plätze, die eine abgewinkelte Steckverbinderausrichtung erfordern

Technische Daten

• Formfaktor: 1U rackmontierbares Panel
• Anzahl der Ports: 24 Keystone-Ports (Snap-In)
• Port-Stil: neigbare/abgewinkelte Keystone-Ports
• Material/Oberfläche: Metallgehäuse
• Rückseitiges Kabelmanagement: integrierte Kabelbefestigungspunkte zur Zugentlastung
• Kompatible Keystone-Modulbreite: bis zu 17,5 mm
• Abmessungen (B × H × T): 482,6 × 78,4 × 44,2 mm

Verwendung

Installieren Sie das Patchpanel in einem standardmäßigen 19" Rack mit den vorderen Montageohren und befestigen Sie es an der gewünschten 1U-Position. Rasten Sie kompatible Keystone-Module in den vorderen Rahmen ein und stellen Sie sicher, dass jedes Modul die Breite von 17,5 mm nicht überschreitet. Führen Sie die Netzwerkkabel von hinten zu, schließen Sie die Steckverbinder an die installierten Keystone-Module an und verwenden Sie die rückseitigen Kabelbefestigungspunkte mit Kabelbindern, um Zugentlastung zu bieten und eine ordentliche Führung zu gewährleisten. Überprüfen Sie, ob die neigbaren Ports vor der endgültigen Kabelverlegung auf den gewünschten Winkel eingestellt sind.

Empfehlungen

Verwenden Sie Keystone-Module, die der maximalen Breitenspezifikation (17,5 mm) entsprechen, und befolgen Sie die Best Practices für die Rack-Verkabelung: Beschriften Sie die Ports, vermeiden Sie übermäßige Biegeradien an den Steckereintrittspunkten und sichern Sie Kabelbündel an den vorgesehenen Befestigungspunkten, um eine Belastung der Anschlüsse zu verhindern.
