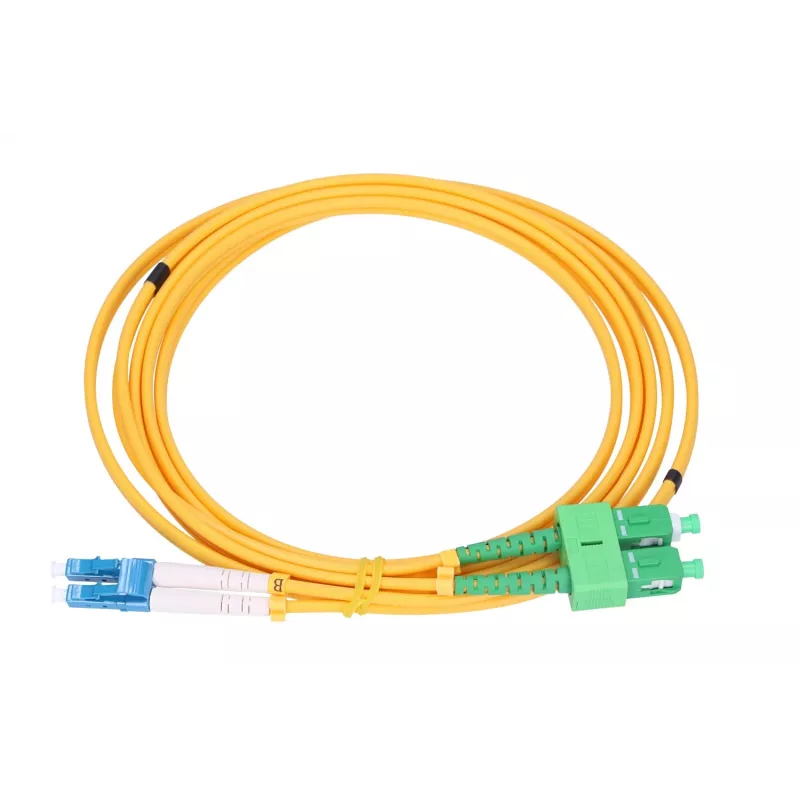

Patchkabel Extralink LC/UPC – SC/APC Singlemode Duplex G.652D PVC 3 mm 2 m

Das Extralink LC/UPC – SC/APC Singlemode-Duplex-Patchkabel ist ein 2 m langer optischer Jumper, der für G.652D-Glasfasernetze entwickelt wurde. Das Kabel verfügt über einen 3,0 mm PVC-Mantel und ist werksseitig mit LC/UPC an einem Ende und SC/APC am anderen Ende konfektioniert, was eine zuverlässige Vollduplex-Übertragung zwischen Geräten mit LC- und SC-Anschlüssen ermöglicht. Dieses Patchkabel ist für den Innenbereich in strukturierter Verkabelung, optischen Patchfeldern und FTTH-Installationen vorgesehen, bei denen eine geringe Einfügedämpfung und eine stabile Singlemode-Leistung erforderlich sind.

Vorteile

Das Extralink Duplex-Patchkabel liefert eine gleichbleibende optische Singlemode-Leistung mit standardisierten Steckertypen und gewährleistet so die Kompatibilität zwischen LC/UPC- und SC/APC-Ports. Sein 3 mm PVC-Mantel bietet mechanischen Schutz und Flexibilität für die Installation in Kabelkanälen und Racks bei gleichzeitig kompaktem Profil. Werksseitig polierte Stecker reduzieren die Rückflussdämpfung und vereinfachen Plug-and-Play-Verbindungen, sodass das Kabel sofort in Telekommunikationsgeräten und passiven optischen Netzen eingesetzt werden kann.

Geeignet für

• Anschluss von optischen Patchfeldern und Verteilern
• Verbindung von OLT- und ONU/ONT-Geräten in FTTH-Netzen
• Schnittstelle für Switches, Medienkonverter und optische Transceiver
• Innenverkabelung in Gebäuden, Datenverteilern und Telekommunikationsräumen

Technische Daten

• Fasertyp: Singlemode (G.652D)
• Stecker A: LC/UPC Duplex
• Stecker B: SC/APC Duplex
• Konfiguration: Duplex, Vollduplex-Übertragung
• Kabelmantelmaterial: PVC
• Kabeldurchmesser: 3,0 mm
• Länge: 2 m
• Politurtyp: UPC am LC-Ende, APC am SC-Ende
• Anwendungsumgebung: Innenbereich, FTTH, Telekommunikations-Racks

Verwendung

Stellen Sie sicher, dass beide Netzwerkendpunkte ausgeschaltet oder in den sicheren Verbindungsmodus versetzt sind, bevor Sie die Stecker einstecken. Richten Sie den LC/UPC Duplex-Stecker mit der LC-Buchse und den SC/APC Duplex-Stecker mit dem SC/APC-Port aus; stecken Sie ihn vorsichtig ein, bis ein fester Klick oder Sitz spürbar ist. Vermeiden Sie übermäßiges Biegen des Kabels in der Nähe der Stecker und beachten Sie den für 3 mm Singlemode-Kabel angegebenen minimalen Biegeradius, um eine erhöhte Dämpfung zu vermeiden. Überprüfen Sie nach der Installation die optische Verbindungsqualität gegebenenfalls mit einem optischen Leistungsmesser oder einem visuellen Fehlersucher.
