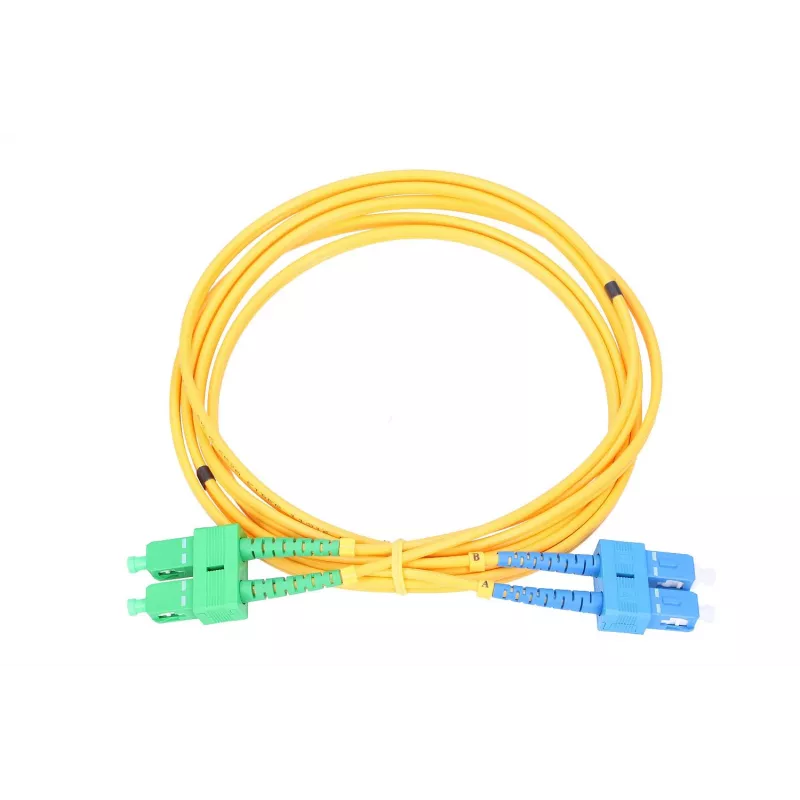

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0,5 m ist ein werksseitig konfektioniertes Singlemode-Duplex-Glasfaser-Patchkabel mit SC/UPC an einem Ende und SC/APC am anderen. Das Kabel verwendet G.652D-Fasern und einen PVC-Mantel, hat einen Außendurchmesser von 3 mm und eine Länge von 0,5 m. Es ist für FTTH-Installationen und kurze Verbindungen zwischen optischen Geräten wie Patchpanels, ODFs, Switches, Medienkonvertern und ONT/OLT-Geräten konzipiert, wo eine Vollduplex-Singlemode-Übertragung erforderlich ist.

Vorteile

Das Patchkabel kombiniert SC/UPC- und SC/APC-Abschlüsse, um die Verbindung zwischen unterschiedlich kodierten Ports zu ermöglichen und gleichzeitig die Singlemode-Übertragungseigenschaften beizubehalten. Die G.652D-Faser bietet Kompatibilität mit Standard-Singlemode-Systemen und unterstützt die Übertragung bei gängigen Telekommunikationswellenlängen. Das 3 mm starke, PVC-ummantelte Kabel vereint Flexibilität und mechanischen Schutz für die Innenverlegung und kurze Kabelstrecken. Werkspolierte Stecker gewährleisten eine gleichbleibende Endflächenqualität und reduzieren die Einfügedämpfung im Vergleich zu feldkonfektionierten Alternativen.

Geeignet für

• FTTH-Drop-Verbindungen zwischen OLT- und ONU/ONT-Geräten
• Verbindungen in Patchpanels und optischen Verteilergestellen (ODF)
• Kurze Verbindungen zwischen Switches, Medienkonvertern und Transceivern
• Labor- oder Testaufbauten, die gemischte SC/UPC-zu-SC/APC-Schnittstellen erfordern

Wichtige Spezifikationen

• Fasertyp: Singlemode, G.652D
• Stecker A: SC/UPC
• Stecker B: SC/APC
• Konfiguration: Duplex (zwei Fasern)
• Kabelmantel: PVC
• Kabelaußendurchmesser: 3 mm
• Länge: 0,5 m
• Empfohlener Mindestbiegeradius: 30 mm
• Typische Anwendungswellenlänge: ab 1310 nm

Verwendung

Verlegen Sie das Patchkabel zwischen den beiden zu verbindenden Geräten oder Ports und achten Sie darauf, scharfe Knicke und mechanische Belastungen zu vermeiden. Stecken Sie die SC/UPC- und SC/APC-Stecker in die entsprechenden Buchsen, bis sie einrasten, und stellen Sie sicher, dass die Ausrichtung korrekt ist und UPC mit UPC-Buchsen und APC mit APC-Buchsen verbunden wird. Bei Duplex-Verbindungen ist auf die richtige Polarität zu achten, sodass Sende- und Empfangsfasern den jeweiligen TX/RX-Ports entsprechen. Überprüfen Sie die Steckerendflächen vor der Verwendung und reinigen Sie sie bei sichtbarer Verschmutzung mit geeigneten Faserreinigungswerkzeugen.

Empfehlungen

Fassen Sie die Stecker am Knickschutz oder Steckergehäuse an, vermeiden Sie Berührungen der Endflächen und lagern Sie das Patchkabel aufgerollt ohne enge Schlaufen. Verlegen Sie es vorsichtig, um den Mindestbiegeradius von 30 mm einzuhalten, und vermeiden Sie Zugbelastungen während der Installation. Wählen Sie für langfristige oder Außeneinsätze Kabel mit geeigneten Mänteln und Umwelteinstufungen anstelle von PVC-Innenpatchkabeln.
