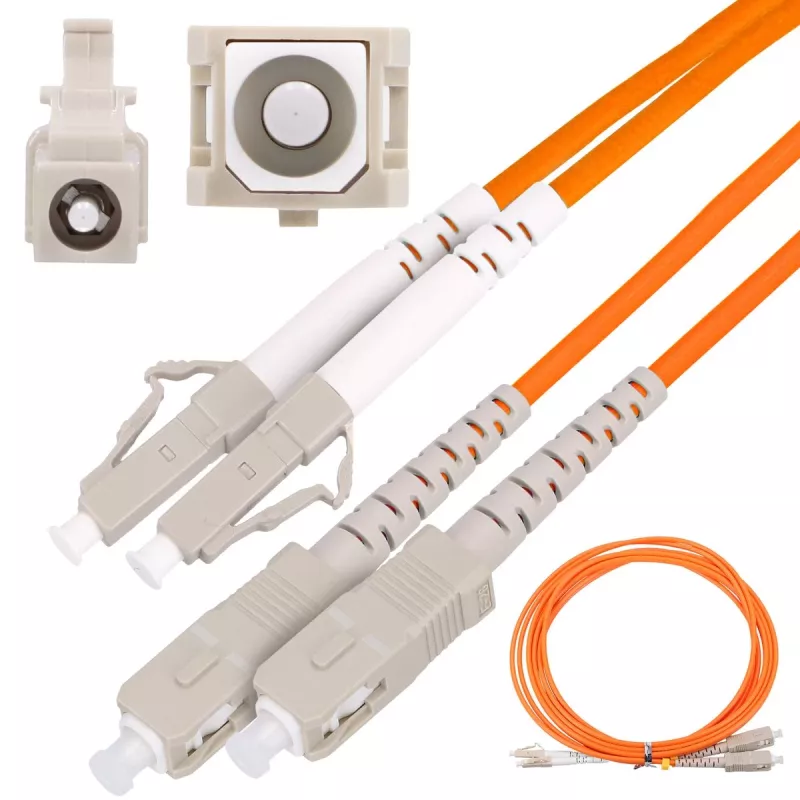

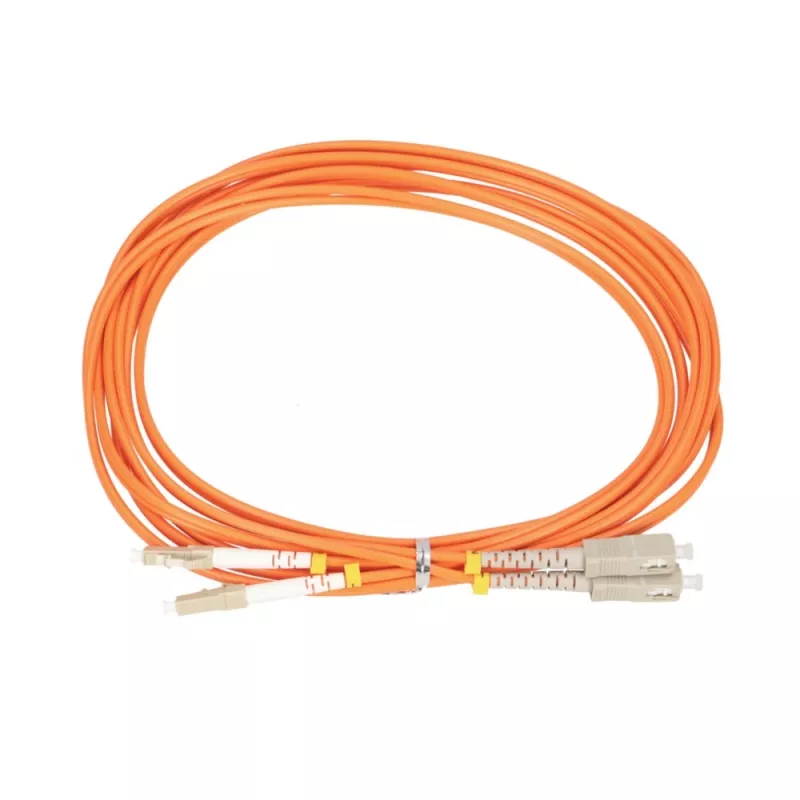

Patchcord Extralink SC/UPC - LC/UPC Multimode OM2 Duplex 3mm, 3 m

Extralink SC/UPC - LC/UPC Multimode-Patchcord OM2 Duplex 3 mm, 3 m ist ein konfektioniertes optisches Kabel für Kurzstrecken-Netzwerkverbindungen. Das Kabel verwendet OM2-Gradienten-Multimode-Faser in einer Duplex-Ausführung mit einem SC/UPC-Stecker an einem Ende und einem LC/UPC-Stecker am anderen Ende. Mit einem 3 mm Mantel und 3 m Länge eignet sich dieses Patchcord für die Verbindung von Switches, Transceivern, Patchpanels, Medienkonvertern und FTTH-Endgeräten, wo Vollduplex-Multimode-Verbindungen erforderlich sind.

Vorteile

Dieses Patchcord bietet zuverlässige optische Multimode-Übertragung für Kurzstreckenanwendungen und ist werkseitig poliert für gleichbleibende Qualität der Steckerendflächen. Die Duplex-Konstruktion unterstützt die gleichzeitige bidirektionale Kommunikation, während der 3 mm Mantel ein ausgewogenes Verhältnis von Flexibilität und mechanischem Schutz bietet. Die Kombination aus SC/UPC- und LC/UPC-Steckern ermöglicht die Kompatibilität zwischen verschiedenen Formfaktoren in modernen LAN- und Telekommunikationsgeräten ohne zusätzliche Adapter.

Geeignet für

• Verbindung von Switches, Transceivern und Patchpanels in LAN-Umgebungen
• FTTH-Verbindungen zwischen OLT- und ONU-/ONT-Geräten in Multimode-Abschnitten
• Kurzstreckenverbindungen in Rechenzentren und Telekommunikationsschränken
• Verbindung von Geräten mit SC- und LC-Ports

Technische Daten

• Fasertyp: Multimode OM2
• Stecker A: SC/UPC
• Stecker B: LC/UPC
• Konfiguration: Duplex (gepaarte Fasern)
• Kabelmanteldurchmesser: 3 mm
• Länge: 3 m
• Politurtyp: UPC (Ultra Physical Contact)
• Anwendungsbereich: Kurzstrecken-Multimode-Verbindungen

Verwendung

Überprüfen Sie die Steckerendflächen vor der Installation auf Sauberkeit und verwenden Sie bei Bedarf ein geeignetes Faserreinigungswerkzeug. Verlegen Sie das Patchcord so, dass scharfe Biegungen vermieden werden; halten Sie die für Multimode-Fasern empfohlenen Biegeradien ein, um eine Erhöhung der Dämpfung zu verhindern. Stecken Sie den SC/UPC-Stecker in die entsprechende SC-Buchse und den LC/UPC-Stecker in die LC-Buchse, bis jeder Stecker einrastet oder vollständig sitzt. Überprüfen Sie die Funktion der Verbindung mit Netzwerkgeräten oder optischen Testgeräten und verstauen Sie überschüssige Kabellänge in Kabelmanagementwannen oder -organizern.

Empfehlungen

Fassen Sie die Stecker am Knickschutz oder am Steckergehäuse an, vermeiden Sie die Berührung der Ferrule-Oberfläche und lassen Sie die Schutzkappen auf ungenutzten Steckern. Für eine optimale Leistung in OM2-Multimode-Verbindungen halten Sie die Patchcord-Länge passend zum Linkbudget und vermeiden Sie die Kombination mit Singlemode-Abschnitten. Überprüfen und reinigen Sie die Stecker in Installationen mit hoher Packungsdichte regelmäßig, um eine niedrige Dämpfung und stabile Verbindungen zu gewährleisten.
