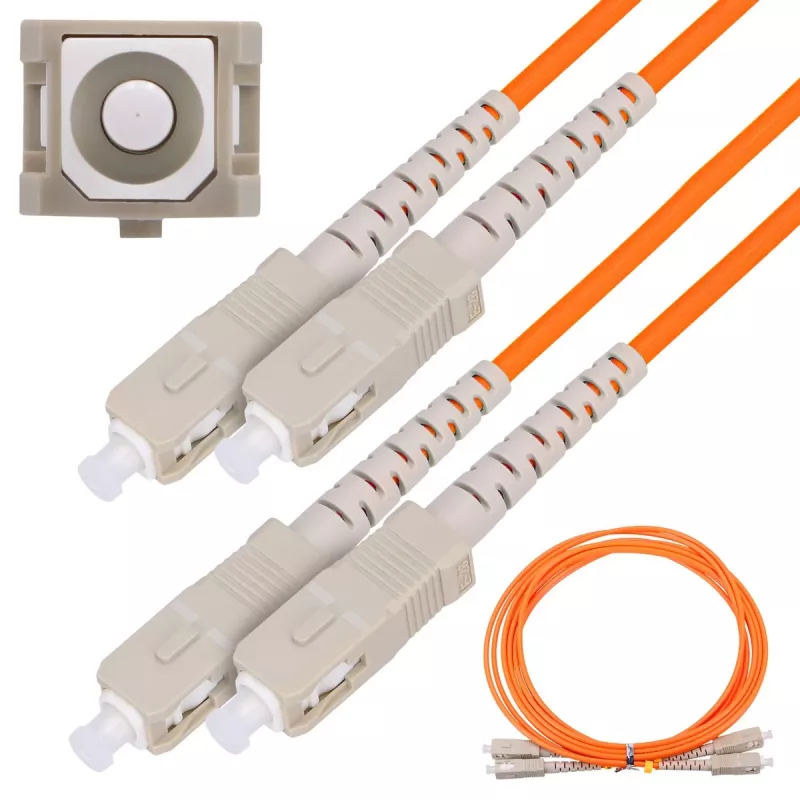

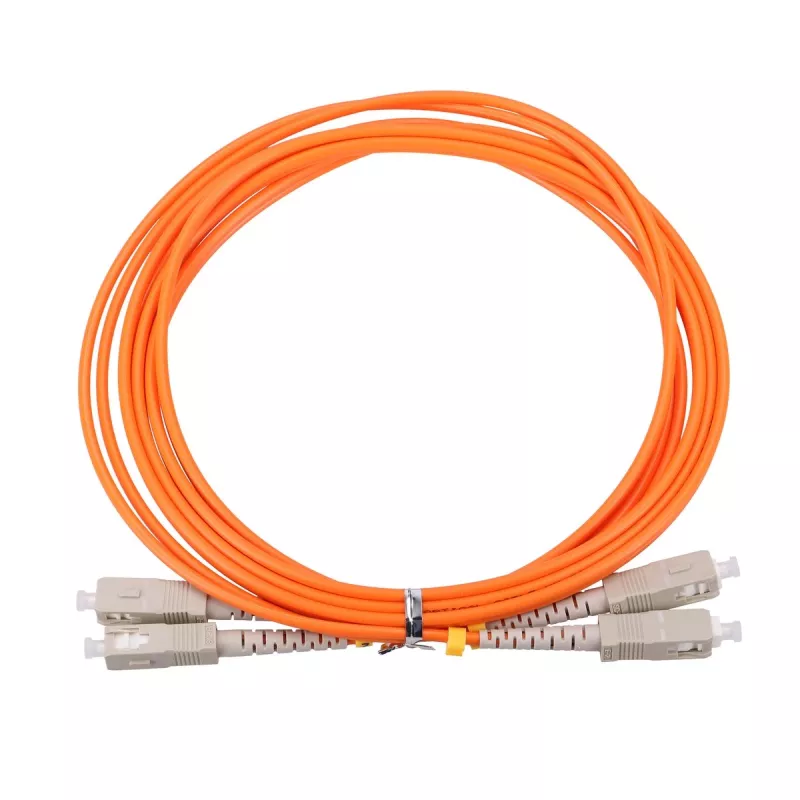

Glasfaserkabel Extralink EX.3692 — FTTH OM2 SC‑SC, 1 m, Vollduplex, rot

Extralink EX.3692 ist ein 1 m langes FTTH-Glasfaser-Patchkabel für Kurzstrecken-Multimode-Verbindungen. Es verwendet OM2-Multimodefaser (50/125 µm) und SC-auf-SC-Steckverbinder in Duplex-/Vollduplex-Ausführung und bietet zwei unabhängige optische Kanäle in einem einzigen konfektionierten Kabel. Das Kabel ist rot ausgeführt, hat einen Manteldurchmesser von 3,0 mm und ist für die Verbindung von optischen Geräten, Patchpanels und FTTH-Endpunkten in LAN-, Telekommunikations- und Teilnehmerinstallationen vorgesehen.

Vorteile

Das Kabel unterstützt Duplex-Datenübertragung mit passenden SC-Steckverbindern an beiden Enden für zuverlässige Steckverbindung und geringe Einfügedämpfung. OM2-Multimodefaser bietet geeignete Modenbandbreite für Kurzstreckenverbindungen innerhalb von Gebäuden und zwischen Rack-Einheiten. Die kompakte 3,0 mm Duplex-Konfektionierung vereinfacht die Führung in Patchpanels und Glasfaser-Managementsystemen, während die rote Mantelfarbe die visuelle Identifizierung der Verbindung erleichtert.

Geeignet für

Wichtige technische Daten

Anwendung

Verlegen Sie das Patchkabel zwischen den beiden vorgesehenen optischen Schnittstellen und stellen Sie sicher, dass Steckverbinder und Adapter vor dem Einstecken sauber und staubfrei sind. Richten Sie die SC-Steckverbinder auf die passenden SC-Ports aus und stecken Sie sie ein, bis die Verriegelung einrastet; wiederholen Sie dies für die zweite Faser in der Duplex-Konfektionierung. Vermeiden Sie enge Biegungen oder Knicke im Kabel und halten Sie den empfohlenen Mindestbiegeradius für Multimodefasern während der Installation ein. Überprüfen Sie nach der Verbindung die Kontinuität der optischen Verbindung und die Signalpegel mit geeigneten Prüfgeräten.

Empfehlungen

Lassen Sie Staubschutzkappen bis zum Abschluss auf den Steckverbindern, überprüfen Sie die Steckerstirnflächen mit einem Faserinspektionsmikroskop und ziehen Sie beim Verlegen des Kabels gleichmäßig und vorsichtig, um die Ferrulen nicht zu belasten. Für beste Leistung in FTTH- und Kurzstrecken-Multimode-Verbindungen ist der richtige Biegeradius einzuhalten und es sind kompatible SC-Adapter und Patchpanel-Module zu verwenden.
