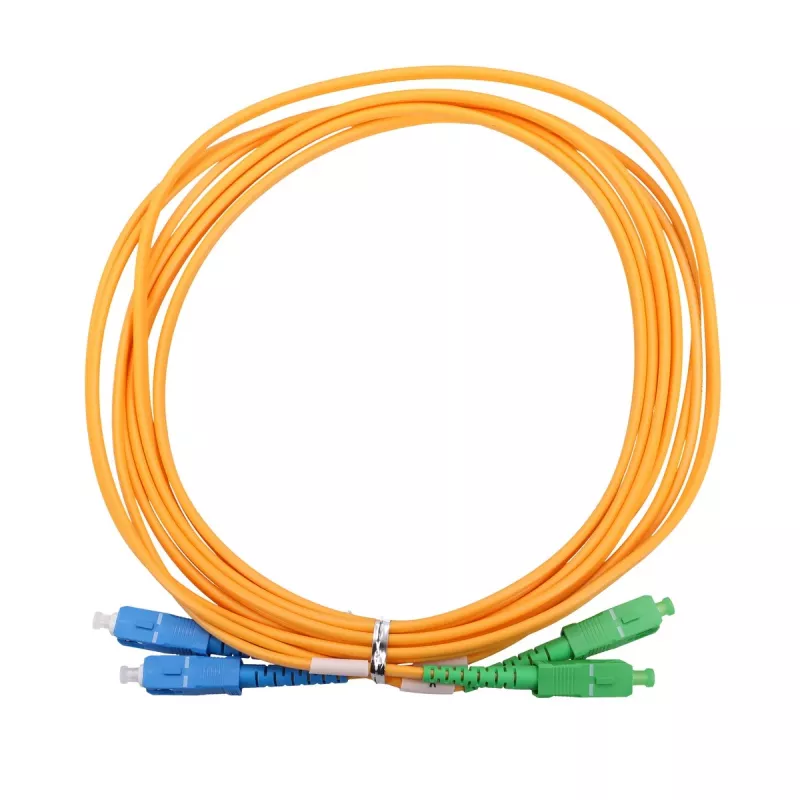

Patchcord Extralink SC/APC - SC/UPC Singlemode-Duplex, G.652D Faser, 3 mm, 15 m

Patchcord Extralink SC/APC - SC/UPC Singlemode-Duplex, G.652D Faser, 3 mm, 15 m ist ein 15 Meter langes Singlemode-Duplex-Glasfaserkabel, das für zuverlässige Punkt-zu-Punkt-Verbindungen zwischen optischen Geräten konzipiert wurde. Es verwendet eine G.652D Singlemode-Faser und ist mit einem SC/APC-Stecker an einem Ende und einem SC/UPC-Stecker am anderen Ende konfektioniert, montiert in einem 3 mm Mantel, der für Innenbereich-FTTH- und Geräteverbindungen geeignet ist. Das Kabel ermöglicht Vollduplex-Übertragung mit dem standardmäßigen SC-Steckerformfaktor für den Einsatz in Backbone-Strecken, Patchpanels und direkten Geräteverbindungen.

Vorteile

Das Extralink Patchcord kombiniert eine G.652D Singlemode-Faser mit branchenüblichen SC-Steckern für geringe Dämpfung und vorhersagbare Ausbreitungseigenschaften. Die SC/APC-zu-SC/UPC-Terminierung minimiert die Rückreflexion auf der APC-Seite und bewahrt gleichzeitig die Kompatibilität mit UPC-terminierten Geräten. Der 3-mm-Mantel bietet mechanischen Schutz und einfache Handhabung bei der Installation ohne übermäßige Steifigkeit, und die 15 m Länge deckt mittlere Distanzen zwischen Racks, Switches, Konvertern und FTTH-Abschlusspunkten ab.

Geeignet für

• FTTH-Drop- und Innenbereich-Teilnehmeranschlüsse zwischen OLT und ONU/ONT
• Verbindung von optischen Geräten wie Switches, Medienkonvertern und Patchpanels
• Backbone- und horizontale Faserverbindungen innerhalb von Gebäuden und Datenverteilerräumen
• Labor- und Testaufbauten, die eine Duplex-SC/APC–SC/UPC-Verbindung erfordern

Wichtige Spezifikationen

• Fasertyp: Singlemode G.652D
• Steckertyp: SC/APC auf SC/UPC Duplex
• Kabeldurchmesser: 3 mm
• Länge: 15 m
• Übertragungsmodus: Vollduplex
• Typische Anwendung: Innenbereich-FTTH und Geräteverbindung

Verwendung

Verlegen Sie das Patchcord unter Vermeidung scharfer Biegungen und mechanischer Belastung; halten Sie den für 3-mm-Singlemode-Kabel empfohlenen Biegeradius ein. Stecken Sie jeden SC-Stecker gerade in die entsprechende SC-Kupplung oder -Buchse, bis er einrastet, um eine sichere Verbindung zu gewährleisten. Verwenden Sie das APC-terminierte Ende dort, wo eine geringe Rückreflexion erforderlich ist, und verbinden Sie das UPC-Ende mit Geräteanschlüssen, die UPC-Ferrulen erwarten. Für beste optische Leistung inspizieren Sie die Steckerstirnflächen mit einem Faserinspektionswerkzeug und reinigen Sie sie vor dem Verbinden mit geeigneten Faserreinigungsmaterialien.

Empfehlungen

Lagern Sie das Kabel aufgewickelt ohne enge Schlaufen und schützen Sie die Steckerstirnflächen bei Nichtgebrauch mit Kappen. Vermeiden Sie es, das Patchcord über längere Strecken parallel zu Hochspannungsleitungen zu verlegen, und halten Sie es von mechanischen Abriebquellen fern. Überprüfen Sie bei kritischen Verbindungen die Einfügungsdämpfung und die Rückflussdämpfung mit einem optischen Leistungsmessgerät oder OTDR nach der Installation.
