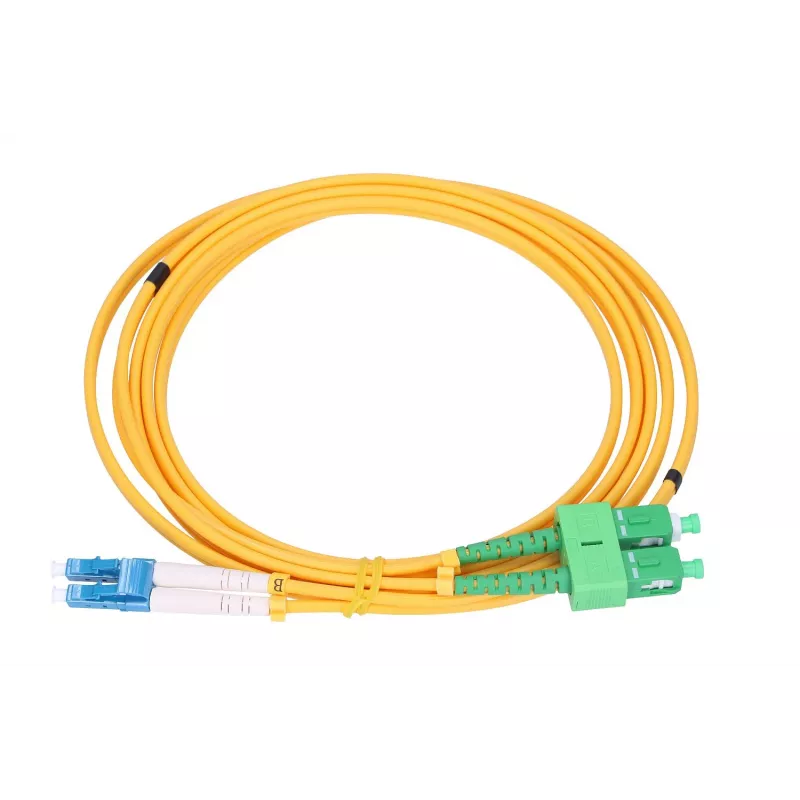

Patchcord Extralink SC/APC auf LC/UPC, Singlemode Duplex G.652D, 3 mm, 20 m

Patchcord Extralink SC/APC auf LC/UPC, Singlemode Duplex G.652D, 3 mm, 20 m ist ein werksseitig konfektioniertes Duplex-Singlemode-Glasfaser-Patchkabel für optische Punkt-zu-Punkt-Verbindungen. Es kombiniert einen SC/APC-Stecker an einem Ende mit einem LC/UPC-Stecker am anderen Ende, verwendet Singlemode-Fasern nach G.652D und ist in einem 3,0 mm runden Kabel aufgebaut, das für FTTH-Installationen geeignet ist. Die 20 m Länge bietet Flexibilität für die Verbindung von Geräten über Racks, Schränke und Gebäude hinweg und erhält dabei die optische Leistung für Langstrecken- und Metro-Anwendungen.

Vorteile

Dieses Patchkabel bietet verlustarme, polaritätsspezifische Duplex-Übertragung zwischen Geräten mit APC- und UPC-Abschlüssen und reduziert Rückreflexionen dort, wo optische Systeme dies erfordern. Die Verwendung von Singlemode-Fasern nach G.652D gewährleistet standardisierte Dämpfungs- und Dispersionseigenschaften, die für die meisten Telekommunikations- und Datenanwendungen geeignet sind. Der 3-mm-Mantel bietet mechanische Stabilität und einfachere Handhabung bei der Installation im Vergleich zu dünneren Innenraumfasern, während die vorkonfektionierten Stecker den Zeitaufwand für Feldterminierung und mögliche Verbindungsvariabilität minimieren.

Geeignet für

• Verbindung von optischen Geräten wie Switches, Medienkonvertern und Transceivern
• Patching zwischen Spleißverteilern, Verteilergestellen und Patchpanels
• FTTH-Innenraumverbindungen zwischen OLT und ONU/ONT oder Hausanschlusspunkten
• Labortests und temporäre Verbindungen, bei denen gemischte APC/UPC-Terminierungen erforderlich sind

Technische Spezifikationen

• Fasertyp: Singlemode G.652D
• Konfiguration: Duplex (zwei Fasern)
• Stecker A: SC/APC (abgewinkelt Physical Contact)
• Stecker B: LC/UPC (Ultra Physical Contact)
• Kabeldurchmesser: 3,0 mm runder Mantel
• Länge: 20 m
• Typische Anwendung: Innenraum FTTH, Rack-zu-Rack und Schrankverbindungen

Verwendung

Überprüfen Sie beide Stecker und die passenden Adapter vor dem Einstecken auf Staub oder Beschädigungen. Stellen Sie sicher, dass die Polarität des Patchkabels mit der für Ihre Geräte erforderlichen Sende-/Empfangspaarung übereinstimmt. Führen Sie den SC/APC-Stecker vorsichtig in den entsprechenden Adapter ein, bis er einrastet, und achten Sie auf die Ausrichtung der abgeschrägten Ferrule, um die APC-Leistung zu erhalten. Stecken Sie den LC/UPC-Stecker in den LC-Adapter, bis er einrastet; vermeiden Sie übermäßige Kraft. Verlegen Sie das 3-mm-Kabel so, dass scharfe Biegungen vermieden werden, und sichern Sie es mit geeigneten Kabelmanagement, um Zugbelastungen an den Steckern zu vermeiden.

Empfehlungen

Lagern und transportieren Sie das Patchkabel aufgewickelt ohne enge Schlaufen; halten Sie einen Biegeradius ein, der den üblichen Singlemode-Innenraumfasern entspricht (vermeiden Sie Biegungen unter 30 mm). Reinigen Sie die Steckerstirnflächen vor jeder Verbindung mit geeigneten Faserreinigungswerkzeugen, um eine niedrige Einfügedämpfung zu erhalten. Verwenden Sie APC-zu-UPC-Kopplungen nur dort, wo es die Systemanforderungen vorgeben, und überprüfen Sie die optische Leistung und die Rückflussdämpfung nach der Installation.
