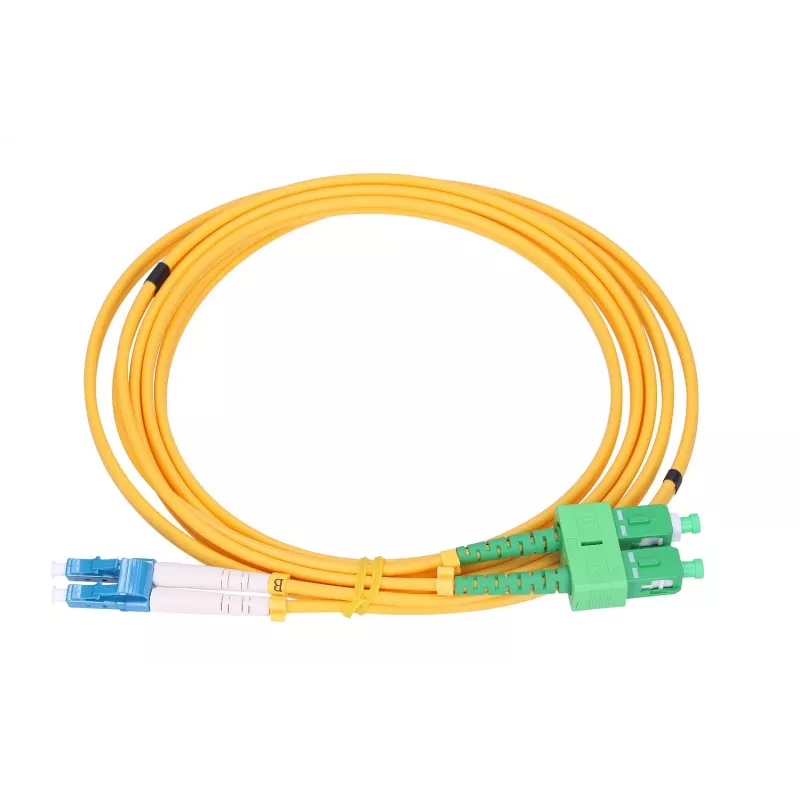

Patchcord Extralink SC/APC auf LC/UPC, Singlemode Duplex G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/APC auf LC/UPC, Singlemode Duplex G.652D, 3 mm, 0,5 m ist ein Singlemode-Duplex-Glasfaser-Patchkabel, das für kurze Verbindungen in Telekommunikations-, Rechenzentrums- und FTTH-Umgebungen entwickelt wurde. Das Kabel verwendet eine ITU-T G.652D Singlemode-Glasfaser in einer 3 mm starken Konstruktion für den Außen-/Innenbereich und ist an einem Ende mit einem SC/APC-Stecker und am anderen Ende mit einem LC/UPC-Stecker abgeschlossen. Die Gesamtlänge von 0,5 m bietet eine kompakte Duplex-Verbindung, die für Patchpanels, optische Verteilerrahmen (ODF) und direkte Geräteverbindungen geeignet ist, bei denen APC-zu-UPC-Abschlüsse erforderlich sind.

Vorteile

Dieses Patchkabel bietet verlustarme, polarisationsstabile Singlemode-Konnektivität mit APC-zu-UPC-Verbindung, die dazu beiträgt, die Rückflussdämpfung an der SC/APC-Schnittstelle zu reduzieren und gleichzeitig eine zuverlässige LC/UPC-Leistung aufrechtzuerhalten. Die Duplex-Konfiguration unterstützt bidirektionale Faserpaare in einem einzigen Kabelmantel für ein ordentliches Kabelmanagement. Sein Kabeldurchmesser von 3 mm gleicht mechanische Robustheit und Flexibilität für die Verlegung in Schränken und Gehäusen aus, und die präzise konfektionierten Stecker gewährleisten eine wiederholbare optische Leistung und einfache Installation.

Geeignet für

• Verbindung von optischen Geräten wie OLT, ONU/ONT, Switches und Medienkonvertern
• Patchpanels und optische Verteilerrahmen (ODF)
• FTTH-Hausanschluss- und Innenverkabelung, die APC-zu-UPC-Abschlüsse erfordert
• Kurzstrecken-Duplex-Verbindungen in Telekommunikationsräumen und Rechenzentren

Wichtige Spezifikationen

• Fasertyp: Singlemode, G.652D (ITU-T)
• Konfiguration: Duplex (zwei Fasern in einem Mantel)
• Kabeldurchmesser: 3,0 mm
• Stecker: SC/APC an einem Ende, LC/UPC am anderen
• Politur: APC bei SC (schräg), UPC bei LC (ultrapoliert)
• Länge: 0,5 m gesamt
• Typische Anwendung: Innenbereich/FTTH und Rechenzentrums-Patchung

Verwendung

Führen Sie das Patchkabel entlang von Kabelmanagementpfaden, um scharfe Biegungen und übermäßige Zugspannungen zu vermeiden. Richten Sie den SC/APC-Stecker aus und stecken Sie ihn in den entsprechenden APC-Adapter oder -Port, wobei Sie sicherstellen, dass die codierte Ausrichtung korrekt einrastet; schließen Sie dann den LC/UPC-Stecker an den passenden UPC-Adapter oder -Port an. Überprüfen Sie die Duplex-Polarität und die korrekte Faserpaarung, bevor Sie optische Geräte einschalten. Halten Sie die Steckerstirnflächen sauber und überprüfen oder reinigen Sie sie vor dem Anschluss mit geeigneten Glasfaser-Reinigungswerkzeugen, um eine optimale Leistung zu erzielen.

Empfehlungen

Bewahren Sie das Patchkabel lose aufgewickelt auf und vermeiden Sie Biegungen unterhalb des angegebenen minimalen Biegeradius. Verwenden Sie Schutzkappen, wenn die Stecker nicht verwendet werden, und führen Sie eine Stirnflächenreinigung mit fusselfreien Tüchern und zugelassenen Lösungsmitteln durch, um eine niedrige Einfügedämpfung und eine hohe Rückflussdämpfung für SC/APC- und LC/UPC-Schnittstellen aufrechtzuerhalten.
