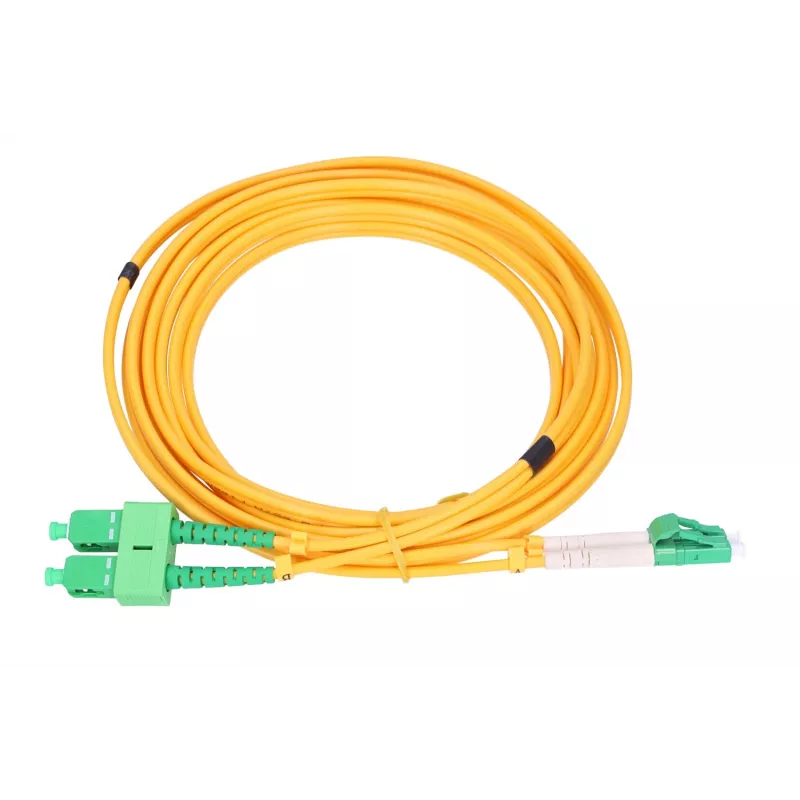

Patchcord Extralink SC/APC auf LC/APC Singlemode Duplex 9/125 µm 3 mm 5 m

Extralink SC/APC auf LC/APC Singlemode Duplex Patchcord, 9/125 µm, 3 mm Durchmesser, 5 m Länge, ist ein werkskonfektioniertes optisches Kabel für verlustarme Singlemode-Verbindungen. Das Kabel nutzt die Fasereigenschaften von G.657.A1 und bietet Vollduplex-Übertragung über einen SC/APC-Stecker an einem Ende und einen LC/APC-Stecker am anderen. Es eignet sich für FTTH-Installationen und Verbindungen zwischen optischen Geräten wie Switches, Medienkonvertern und ONT/ONU-Geräten, bei denen präzise Ausrichtung und geringe Rückreflexion erforderlich sind.

Vorteile

Der Patchcord kombiniert abgeschrägte APC-Endflächen mit Singlemode-9/125-µm-Faser, um die Rückflussdämpfung zu minimieren und die Signalintegrität in reflexionsempfindlichen Systemen zu verbessern. Sein 3-mm-Mantel bietet mechanischen Schutz und Flexibilität für die Verlegung in Racks, Patchpanels und innerhalb von Gebäuden, während die Biegeempfindlichkeit dank des Fasertyps G.657.A1 gering bleibt. Werkspolierte Stecker liefern gleichmäßige Einfügedämpfung und reproduzierbare Leistung über Installationen hinweg.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen OLT und ONT/ONU
• Verbindungen zwischen Switches, optischen Transceivern und Medienkonvertern
• Patchpanels und rackmontierte optische Verteiler
• Verlustarme Singlemode-Verbindungen in Rechenzentren und Telekommunikationsräumen

Wichtige Spezifikationen

• Fasertyp: Singlemode 9/125 µm, G.657.A1-Biegeverhalten
• Stecker A: SC/APC (abgeschrägter physischer Kontakt)
• Stecker B: LC/APC (abgeschrägter physischer Kontakt)
• Konfiguration: Duplex (zwei Fasern)
• Kabeldurchmesser: 3,0 mm
• Länge: 5 Meter
• Verwendung: Innenbereich-Patchungen und Kurzstrecken-Verbindungen

Anwendung

Verlegen Sie den Patchcord unter Einhaltung der üblichen Handhabungspraktiken für Glasfasern: Vermeiden Sie scharfe Biegungen, Knicke und übermäßige Zugbelastung. Stecken Sie die SC/APC- und LC/APC-Stecker in die entsprechenden Adapteranschlüsse, bis sie einrasten oder fest sitzen, und achten Sie darauf, dass die kodierte Ausrichtung zum Adapter passt. Bei Duplex-Verbindungen ist die korrekte Polarität einzuhalten, damit Sende- und Empfangskanäle zwischen den Geräten übereinstimmen. Überprüfen Sie die Steckerstirnflächen mit einem Faserinspektionswerkzeug und reinigen Sie sie bei Verschmutzung vor dem Anschließen mit zugelassenen Tüchern oder Lösungsmitteln.

Empfehlungen

Lagern und installieren Sie den Patchcord unter kontrollierten Bedingungen und vermeiden Sie Temperaturen oder Feuchtigkeit außerhalb der Gerätespezifikationen. Halten Sie die Richtlinien zum Biegeradius ein (normalerweise >30 mm bei einem 3-mm-Mantel, sofern nicht anders spezifiziert) und schützen Sie freiliegende Stecker bei Nichtgebrauch mit Staubkappen, um die niedrigen Einfüge- und Rückflussdämpfungswerte zu erhalten.
