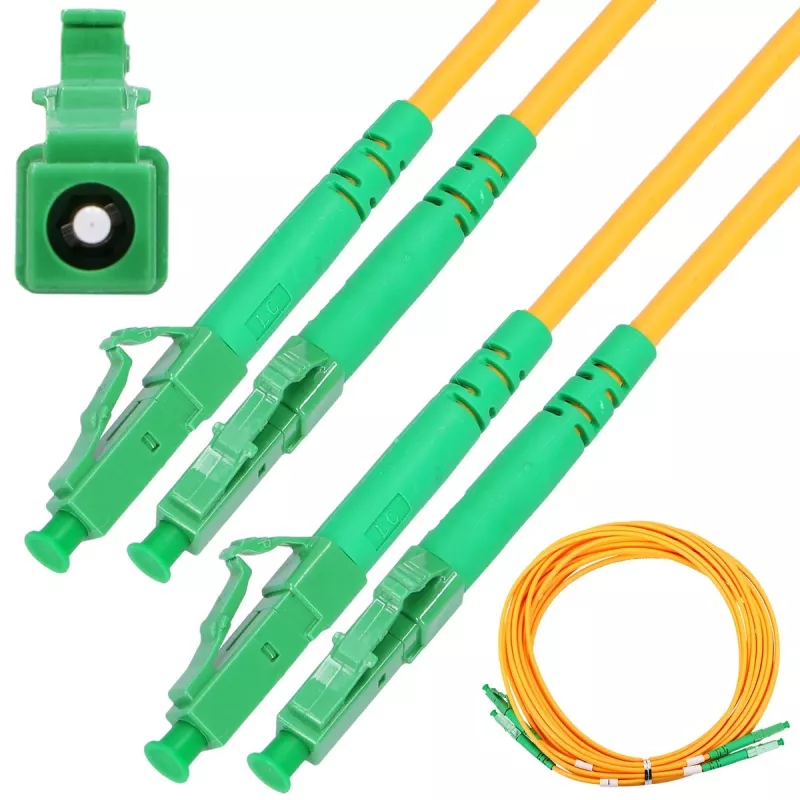

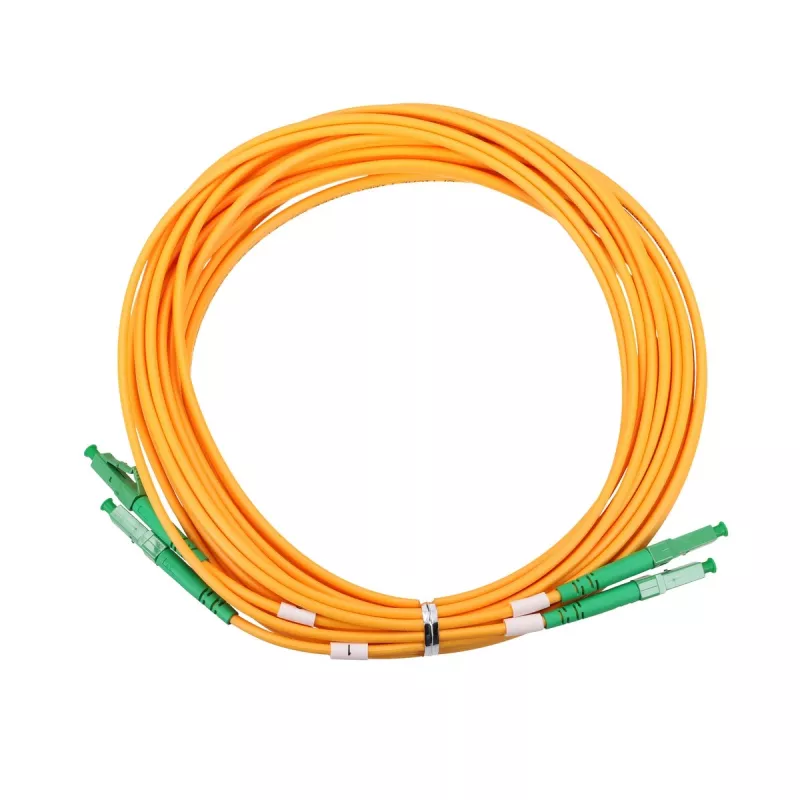

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1 5 m

Patchcord Extralink LC/APC–LC/APC Single Mode Duplex 9/125 µm G.657.A1 5 m ist ein Singlemode-Duplex-Glasfaser-Patchkabel, das für kurze Verbindungen innerhalb von Gebäuden und FTTH-Abschlüsse entwickelt wurde. Das Kabel verwendet eine G.657.A1 9/125 µm Glasfaser und verfügt über kompakte LC-Stecker mit abgeschrägten APC-Endflächen an beiden Enden, um Rückreflexionen zu minimieren. Mit einer Länge von 5 m und einem Kabelmanteldurchmesser von 3,0 mm eignet sich das Patchkabel für Verbindungen zwischen optischen Geräten, Patchpanels und ONT/ONU-Geräten, bei denen Vollduplex-Übertragung und geringe Einfügedämpfung erforderlich sind.

Vorteile

Das Extralink LC/APC–LC/APC Patchkabel bietet geringe Rückreflexion dank abgeschrägter APC-Endflächen und gewährleistet eine stabile Singlemode-Leistung durch die Verwendung von G.657.A1-Fasern, die für biegeempfindliche Umgebungen geeignet sind. Kompakte LC-Stecker ermöglichen eine hohe Portdichte in Panels und Geräten, während die Duplex-Ausführung gleichzeitige Sende- und Empfangskanäle unterstützt. Der 3,0 mm Mantel bietet mechanischen Schutz für die Handhabung und Verlegung bei typischen Inneninstallationen.

Geeignet für

• FTTH-Drop-Verbindungen zwischen ONT/ONU und Wandanschlussdosen
• Patchverbindungen zwischen optischen Verteilern und Patchpanels
• Verbindung von optischen Transceivern, Switches oder Medienkonvertern
• Innenbereich-Glasfaserverbindungen in Datenschränken und Telekommunikationsracks

Wichtige Spezifikationen

• Fasertyp: Singlemode G.657.A1, 9/125 µm
• Steckertyp: LC/APC auf LC/APC Duplex
• Kabellänge: 5 m
• Manteldurchmesser: 3,0 mm
• Übertragung: Vollduplex
• Endflächenpolitur: abgewinkelt Physical Contact (APC) für reduzierte Rückflussdämpfung

Verwendung

Verbinden Sie einen LC/APC Duplex-Stecker mit der entsprechenden LC/APC-Buchse am sendenden Gerät und das andere Ende mit dem empfangenden Gerät. Achten Sie dabei auf die korrekte Ausrichtung des Duplex-Clips für die Sende-/Empfangsausrichtung. Verlegen Sie das Kabel ohne scharfe Biegungen und sichern Sie es in Kabelmanagementkanälen oder mit Kabelbindern, um eine Belastung der Stecker zu vermeiden. Überprüfen Sie nach der Installation den Verbindungsstatus und die optische Leistung oder Kontinuität mit geeigneten Testgeräten.

Empfehlungen

Für eine optimale Leistung vermeiden Sie ein Biegen des Kabels unter den für G.657.A1-Fasern angegebenen Mindestbiegeradius und halten Sie die LC/APC-Steckerendflächen vor dem Stecken mit zugelassenen Faserreinigungswerkzeugen sauber. Verwenden Sie das Patchkabel für Innenanwendungen und geschützte Rack- oder Panelabschlüsse, um eine geringe Einfügedämpfung und langfristige Zuverlässigkeit zu gewährleisten.
