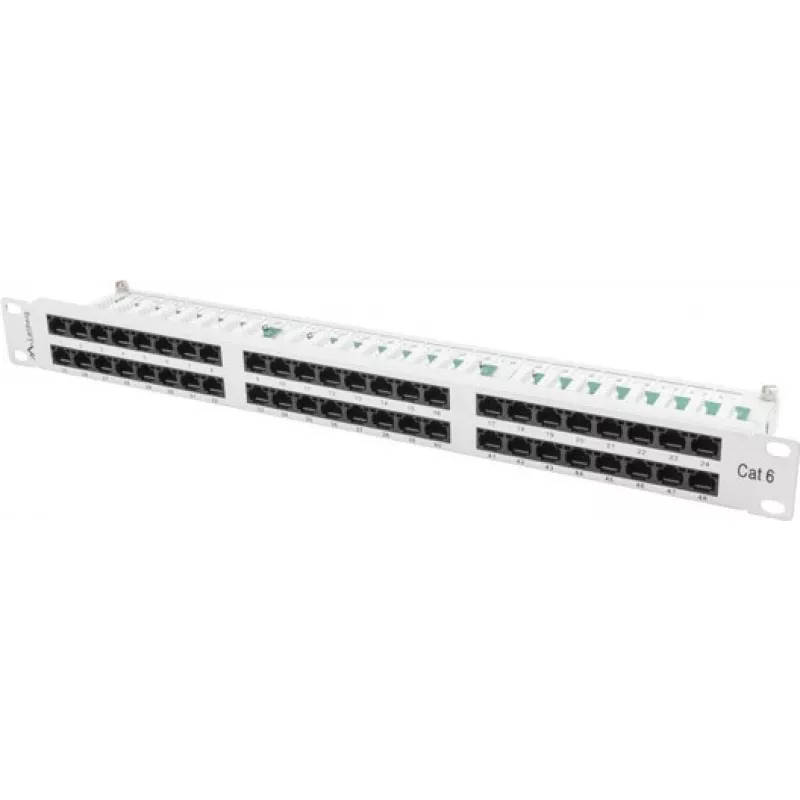

Patch Panel Lanberg PPU6-1048-S 1U

Das Lanberg PPU6-1048-S 1U Patchpanel ist eine passive Komponente für die strukturierte Verkabelung, die für den Einsatz in Haupt- und Nebenverteilpunkten von Hochgeschwindigkeits-Telekommunikationssystemen vorgesehen ist. Es ist für die Montage in standardmäßigen 19-Zoll-Rackschränken konzipiert, bietet den Abschluss und die ordentliche Organisation von Twisted-Pair-Kabeln und verfügt über 48 ungeschirmte RJ-45-Buchsen der Kategorie 6. Das Panel ist aus robustem Metall mit grauer Oberfläche gefertigt und enthält ein versteiftes Fach mit Griffen sowie ein angebrachtes Kabelmanagementpanel, um die Stabilität beim Zusammenbau und die Kabelführung zu verbessern.

Vorteile

Die Verwendung von IDC/LSA-Anschlüssen ermöglicht einen schnellen und zuverlässigen Abschluss von Twisted-Pair-Kabeln ohne zusätzliches Löten. Die Kompatibilität mit RJ-45-Buchsen der Kategorie 6 unterstützt Gigabit-Ethernet und moderne Netzwerkanforderungen. Das Kabelmanagementpanel und das versteifte Fach mit Griffen vereinfachen die Kabelorganisation und bieten mechanische Stabilität auf 1U-Höhe. Die 19-Zoll-Rackkompatibilität und die kompakten Abmessungen machen es für Installationen mit hoher Dichte geeignet.

Geeignet für

• Patchpanels und horizontale Verkabelung in Serverräumen und Netzwerkschränken
• Abschluss von UTP-Kabeln der Kategorie 6 in Haupt- oder Zwischenverteilern
• Telekommunikationsschränke, die kompakte 1U-Komponenten erfordern

Wichtige Spezifikationen

• Hersteller: LANBERG
• Modell: PPU6-1048-S
• Formfaktor: 1U, 19-Zoll-Rackmontage
• Buchsen: 48 × RJ-45, ungeschirmt, Kategorie 6
• Anschlusstyp: IDC/LSA
• Material: Metall
• Farbe: Grau
• Abmessungen (B×H×T): 445 mm × 44,5 mm × 102 mm
• Gewicht: 1,35 kg

Verwendung

Montieren Sie das Patchpanel in einem standardmäßigen 19-Zoll-Rack auf einer Höheneinheit (1U) und befestigen Sie es mit geeigneten Rackschrauben. Schließen Sie jedes Twisted-Pair-Kabel der Kategorie 6 an den IDC/LSA-Anschlüssen gemäß dem für Ihre Installation erforderlichen Verdrahtungsschema T568A oder T568B ab. Führen Sie Kabel durch das angebrachte Kabelmanagementpanel und verwenden Sie die Griffe am versteiften Fach, um Kabelbündel zu positionieren und zu stützen, sodass Patchkabel und horizontale Verkabelung organisiert und zugentlastet bleiben.

Empfehlungen

Verwenden Sie für die beste Leistung UTP-Kabel der Kategorie 6 und halten Sie angemessene Biegeradien und Abstände zu Stromleitungen ein. Überprüfen Sie nach dem Abschluss die Verdrahtungskontinuität und die Paarreihenfolge und beschriften Sie die Anschlüsse zur einfacheren Wartung. Stellen Sie sicher, dass die Rack-Montageteile richtig angezogen sind, um die mechanische Stabilität zu gewährleisten.
