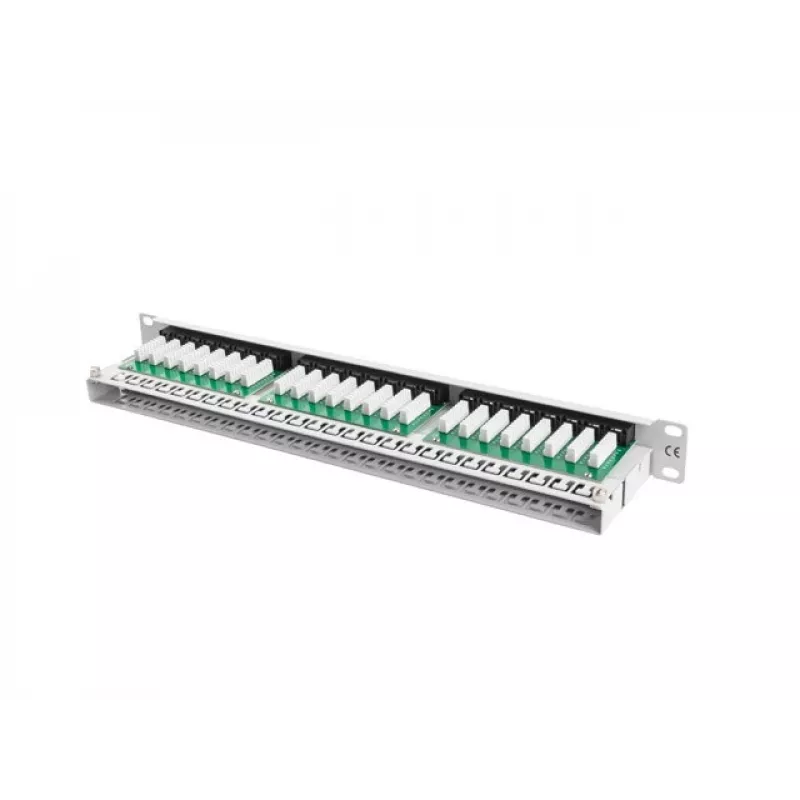

Patch Panel 1U Lanberg PPU5-1048-S

Das Lanberg PPU5-1048-S ist ein 1HE-Rackmount-Patchpanel für strukturierte Verkabelungssysteme. Es bietet 48 ungeschirmte RJ-45-Ports, die der Kategorie 5e entsprechen, und ist für den Abschluss und die Organisation von Twisted-Pair-Kabeln in 19"-Rackschränken und Verteilerpunkten von Telekommunikationsnetzen vorgesehen. Das Panel ist ein passives Element, das für die Arbeit mit Cat5/Cat5e-Installationen ausgelegt ist, und enthält eine Kabelmanagementablage und Griffe für eine stabile Montage.

Vorteile

Das Patchpanel verwendet IDC/LSA-Anschlüsse, um einen schnellen und zuverlässigen Kabelabschluss ohne Spezialwerkzeug zu ermöglichen. Sein kompaktes 1HE-Format (445 mm Breite, 44,5 mm Höhe, 102 mm Tiefe) und die graue Oberfläche tragen zu einem ordentlichen und platzsparenden Rack-Layout bei, während es 48 Ports unterstützt. Eine versteifte Kabelmanagementablage mit Griffen verbessert die Kabelführung und die mechanische Stabilität der Montage.

Geeignet für

• Abschluss und Organisation von Cat5/Cat5e-Twisted-Pair-Verkabelung in Serverräumen
• Haupt- und Unterverteiler in lokalen Netzwerken
• 19"-Rack-Installationen, die 48-Port-Patching erfordern

Wichtige Spezifikationen

• Modell: Lanberg PPU5-1048-S
• Anzahl der Ports: 48 RJ-45 (ungeschirmt), Kategorie 5e
• Formfaktor: 1HE-Rackmount
• Abmessungen (B×H×T): 445 mm × 44,5 mm × 102 mm
• Produktfarbe: Grau
• Gewicht: 1,35 kg

Verwendung

Montieren Sie das Patchpanel in einem standardmäßigen 19"-Rack und sichern Sie es mit geeigneten Schrauben. Schließen Sie Twisted-Pair-Kabel gemäß dem gewählten Verdrahtungsstandard (T568A oder T568B) an die IDC/LSA-Anschlüsse an. Führen Sie die Kabel mithilfe der angebrachten Kabelmanagementablage und der Griffe, um die Belastung zu reduzieren und eine ordentliche Verkabelung zu gewährleisten. Schließen Sie Patchkabel an die vorderen RJ-45-Ports an, um Geräte mit der strukturierten Verkabelung zu verbinden.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie kompatible Cat5- oder Cat5e-Kabel und befolgen Sie die ordnungsgemäßen Abschlussverfahren. Stellen Sie eine korrekte Kabelkennzeichnung sicher und halten Sie die Biegeradiusgrenzen ein, wenn Sie Kabel durch die Managementablage führen.
