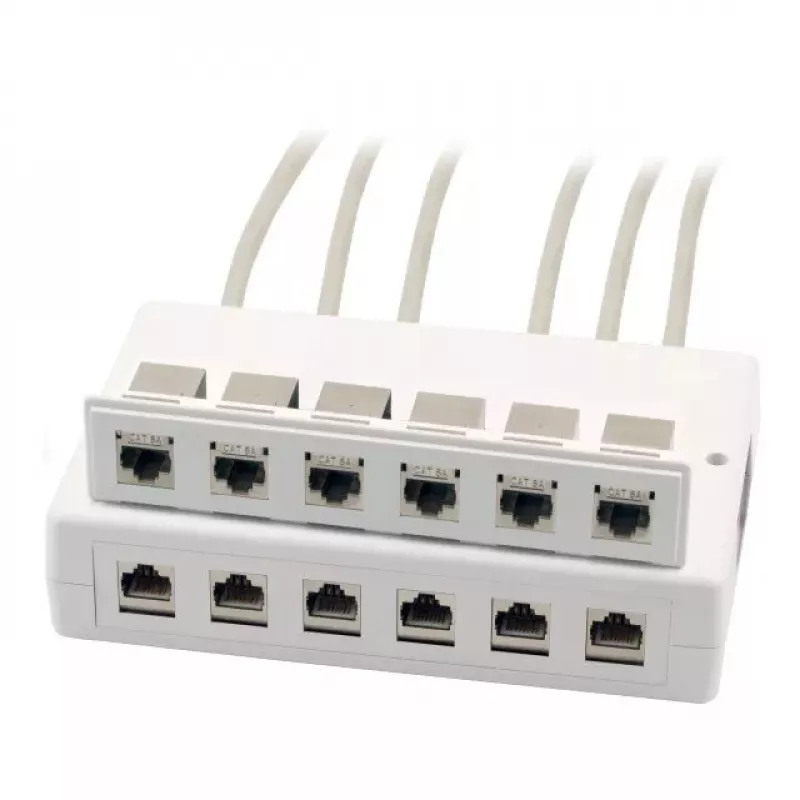

Outlet Box RJ-45 EFB Elektronik ET-25174.1

Das kompakte Kunststoffgehäuse ist für Kabelverbindungen und die Installation von Keystone-Modulen in Schreibtischen, Doppelböden oder Unterflursystemen konzipiert. Es kann auch an Wänden montiert werden und wird leer geliefert, sodass Sie Keystone-Module und Kabeleinführungen nach Bedarf installieren können.

Vorteile

Das Kunststoffgehäuse ist modular und passt sich verschiedenen Installationssituationen an. Mehrere Zubehöreinsätze ermöglichen eine flexible Konfiguration für Keystone-Module und Kabeleinführungen. Das Gehäuse ist leicht, sowohl für die Aufputz- als auch für die Unterputzinstallation geeignet und verfügt über Befestigungslöcher für eine sichere Wandmontage.

Wichtige Spezifikationen

• Material: Kunststoff
• Konfigurationsoptionen: bis zu 6 Keystone-Module bei Verwendung der rückseitigen Kabeleinführungen
• Maximale Keystone-Kapazität: bis zu 12 Keystone-Module bei Verwendung von Kabeleinführungen auf beiden Seiten
• Lieferumfang: 1 obere Gehäuseschale, 1 untere Gehäuseschale, 2 Adaptereinsätze mit Öffnungen für 6 Keystones, 1 Adaptereinsatz für 6 Kabeleinführungen, 2 Seitenabdeckungen
• Lieferung: ohne Keystone-Module
• Montage: Befestigungslöcher für Wandmontage; Öffnung für Kabeleinführung im unteren Teil

Verwendung

Öffnen Sie das Gehäuse und wählen Sie die Adaptereinsätze, die Ihrer gewünschten Konfiguration von Keystone-Modulen und Kabeleinführungen entsprechen. Setzen Sie die obere und untere Gehäuseschale zusammen, positionieren Sie die Adaptereinsätze und befestigen Sie die Seitenabdeckungen. Führen Sie die Kabel durch die vorgesehenen Öffnungen und montieren Sie das zusammengebaute Gehäuse mit den vorhandenen Befestigungslöchern an der Wand oder installieren Sie es je nach Bedarf in der Unterflur- oder Deckenstruktur.

Empfehlungen

Installieren Sie die Keystone-Module und führen Sie die Kabelabschlüsse vor der endgültigen Montage durch. Überprüfen Sie die Kompatibilität der Keystone-Steckverbinder mit den Öffnungen der Adaptereinsätze und befolgen Sie die örtlichen Elektro- und Verkabelungsvorschriften während der Installation.
