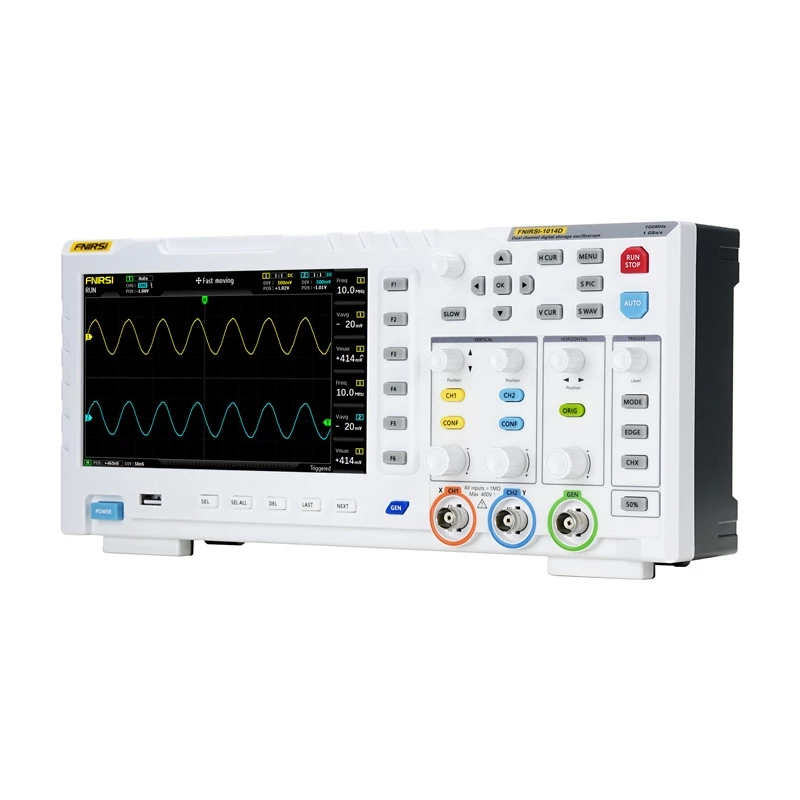

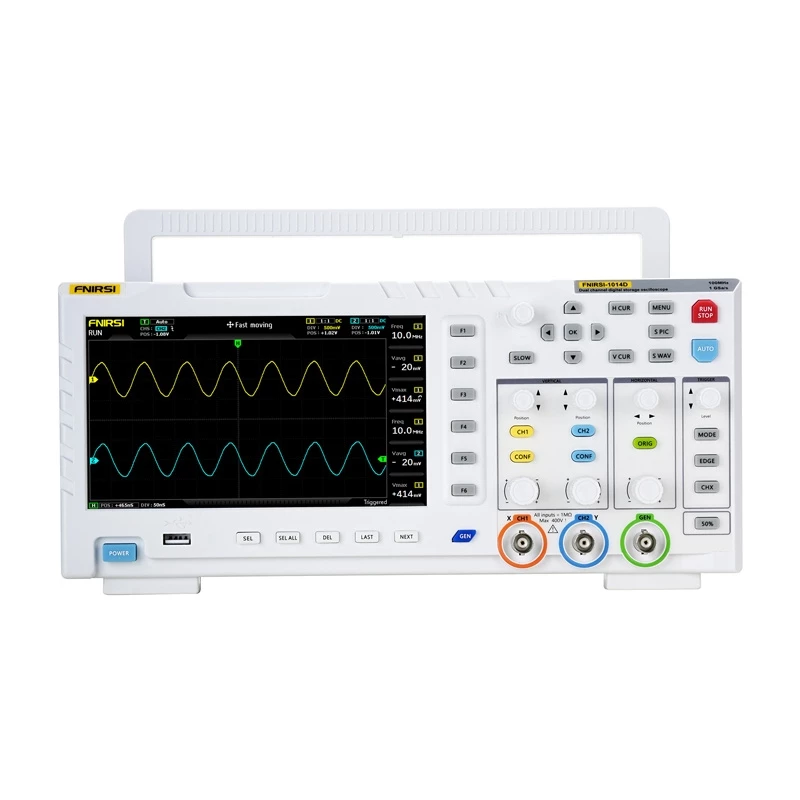

Oszilloskop-Signalgenerator Fnirsi 1014D 2-in-1 – 100 MHz Bandbreite, 1 GS/s Abtastrate

Das FNIRSI 1014D ist ein tragbares 2-in-1-Prüfgerät, das einen zweikanaligen digitalen Oszilloskop und einen DDS-Signalgenerator kombiniert. Es bietet eine analoge Bandbreite von 100 MHz mit bis zu 1 GSa/s Abtastrate, ein 7-Zoll-LCD mit 800×480 Pixeln, eine Eingangsimpedanz von 1 MΩ pro Kanal und einen internen 1-GB-Speicher, der Wellenformen und Screenshots speichern kann. Das Gerät unterstützt automatische Analyse, FFT, X-Y-Modus, Cursormessungen und USB-Export für gespeicherte Daten.

Vorteile

Das Gerät integriert Oszilloskop- und Generatorfunktionen in einem kompakten Gehäuse und ermöglicht gleichzeitige Signalanalyse und -erzeugung. Die hohe Abtastrate und die 100-MHz-Bandbreite ermöglichen die Erkennung kurzer Transienten. Der integrierte DDS-Generator bietet mehrere Standardwellenformen mit 1 Hz Frequenzauflösung und einem Ausgang bis zu 10 MHz für Sinuswellen. Eine Erfassungs-Ausgabe-Funktion kann gespeicherte Oszilloskop-Wellenformen als Generatorausgang wiedergeben, was die Testflexibilität erhöht. Ein automatisches Überspannungsschutzmodul ermöglicht sichere Messungen bis zu 400 V bei Verwendung eines x10-Tastkopfs. Das 7-Zoll-Farb-LCD mit intelligenter Triggererkennung vereinfacht die Einrichtung und der interne Speicher speichert bis zu 1.000 Wellenformen und 1.000 Screenshots zur Überprüfung und zum Export.

Geeignet für

• Elektronik-Fehlerbehebung und Reparatur
• Prototypentests und Entwicklung
• Technische Ausbildung und Laborübungen
• Hobbyelektronik und Maker-Projekte

Technische Daten

• Kanäle: 2
• Bandbreite: 100 MHz
• Abtastrate: bis zu 1 GSa/s
• Anzeige: 7-Zoll-LCD, 800×480 Pixel
• Eingangsimpedanz: 1 MΩ
• Speicher: 1 GB (bis zu 1.000 Wellenformen + 1.000 Screenshots)
• Generatortypen: 14 Standardwellenformen; Frequenzauflösung 1 Hz; Sinusausgang bis zu 10 MHz
• Erfassungsausgabe: unterstützt (Wellenformen speichern und wiedergeben)
• Maximale Prüfspannung: 1×-Tastkopf: 40 V, 10×-Tastkopf: 400 V (Schutz aktiviert)
• Triggermodi: Auto / Einzeln / Normal; Triggerflanke: steigend/fallend
• FFT- und X-Y-Anzeigemodi unterstützt
• Speichertiefe: 240 kbit
• Spannungsgenauigkeit: ±5 %; Frequenzgenauigkeit: ±0,01 %
• Anstiegszeit: < 3 ns
• Zeitbasisbereich: 50 s bis 10 ns
• Kopplung: AC / DC
• Stromversorgung: 5 V über USB (2–4 A)
• Abmessungen: 310 × 145 × 70 mm

Verwendung

Tastköpfe an die Eingangskanäle anschließen und die Tastkopfabschwächung (1× oder 10×) an die erwartete Signalamplitude anpassen. Das Gerät über den USB-Stromeingang mit Strom versorgen und die Bedienelemente auf der Vorderseite oder den Encoder verwenden, um Zeitbasis, Spannungsskala und Triggermodus auszuwählen. Zur Signalgenerierung das DDS-Generator-Menü öffnen, den Wellenformtyp wählen und Frequenz und Amplitude mit 1 Hz Auflösung einstellen. Mit der Erfassungs-Ausgabe-Funktion eine Wellenform vom Oszilloskop aufzeichnen und über den Generatorausgang wiedergeben. Wichtige Wellenformen oder Screenshots im internen Speicher ablegen und bei Bedarf per USB auf einen Computer exportieren.

Empfehlungen

Verwenden Sie die x10-Tastkopfeinstellung, wenn Sie Netz- oder andere Hochspannungskreise messen, um sicherzustellen, dass der Überspannungsschutz aktiv ist. Für genaue Zeit- und Oberschwingungsanalysen aktivieren Sie die höchstmögliche Abtastrate und verwenden Sie den FFT-Modus. Exportieren und sichern Sie regelmäßig aufgezeichnete Wellenformen, wenn eine Langzeitspeicherung oder externe Analyse erforderlich ist.
