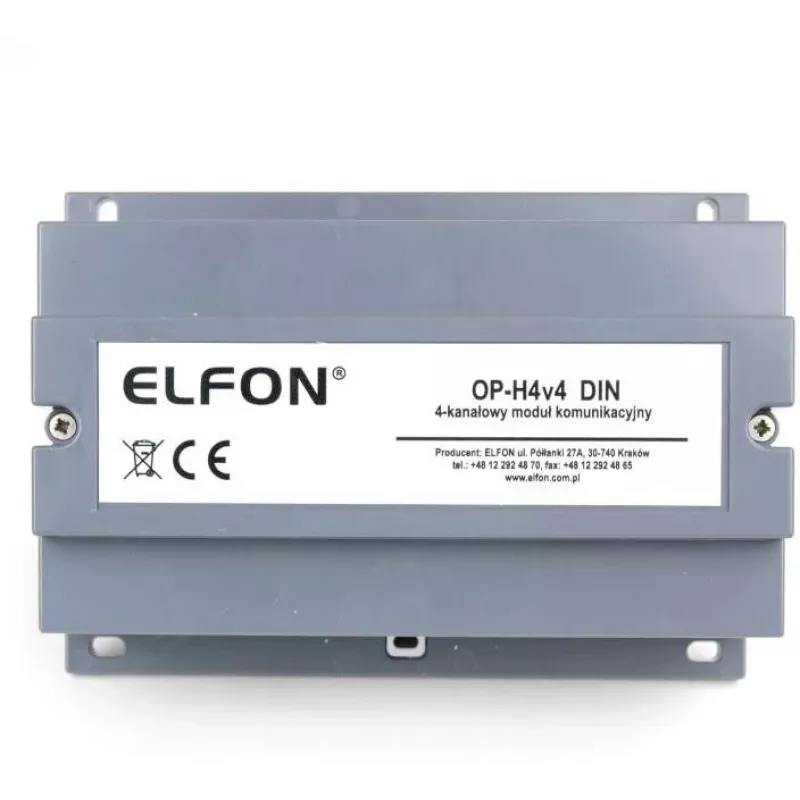

OPTOMA OP-H4v4 DIN-Schienen-M-Bus-Pegelumsetzer mit RS-232/RS-485, 24V AC/DC, bis zu 20 M-Bus-Slaves

Der OPTOMA OP-H4v4 ist ein kompakter M-Bus-Pegelumsetzer für die DIN-Schiene, der M-Bus-Energiezähler mit seriellen Kommunikationssystemen verbindet. Er bietet eine galvanisch getrennte Schnittstelle zwischen einem M-Bus-Master und bis zu 20 Slave-Geräten und verfügt über RS-232- und RS-485-Schnittstellen für die Integration in Gebäudeleittechnik oder Datenerfassungssysteme.

Vorteile

Dieses Modul vereinfacht die Anbindung von M-Bus-Zählern an moderne Steuerungsnetzwerke. Die DIN-Schienen-Bauform ermöglicht eine schnelle Installation in Schaltschränken, während der weite Eingangsspannungsbereich und der geringe Stromverbrauch einen zuverlässigen Betrieb in verschiedenen Umgebungen gewährleisten. Die DIP-Schalter für Baudrate und Abschlusswiderstand ermöglichen eine unkomplizierte Konfiguration ohne zusätzliche Software.

Geeignet für

• M-Bus-basierte Energiezählung (Wärme, Wasser, Gas, Strom)
• Gebäudeautomation und Smart-Metering-Projekte
• Integration von M-Bus-Geräten mit RS-232- oder RS-485-Steuerungen
• Industrielles und gewerbliches Facility-Management

Technische Daten

• M-Bus-Slave-Kapazität: bis zu 20 Geräte
• Schnittstellen: M-Bus-Master, RS-232, RS-485
• Spannungsversorgung: 24 V AC/DC
• Leistungsaufnahme: weniger als 3 W
• Galvanische Trennung zwischen M-Bus, seriellen Leitungen und Stromversorgung
• DIN-Schienen-Montage (35 mm)
• Betriebstemperatur: -20°C bis +55°C
• Lagertemperatur: -25°C bis +70°C
• LED-Anzeigen für Stromversorgung und Datenaktivität

Empfehlungen

Bei der Integration des OP-H4v4 stellen Sie sicher, dass die M-Bus-Polarität korrekt ist und dass die Gesamtkabellänge und die Anzahl der Slaves die Spezifikationen des Umsetzers nicht überschreiten. Verwenden Sie die DIP-Schalter, um die geeigneten Baudraten für M-Bus- und serielle Seite einzustellen, und aktivieren Sie den RS-485-Abschlusswiderstand nur an den physikalischen Enden der Busleitung.
