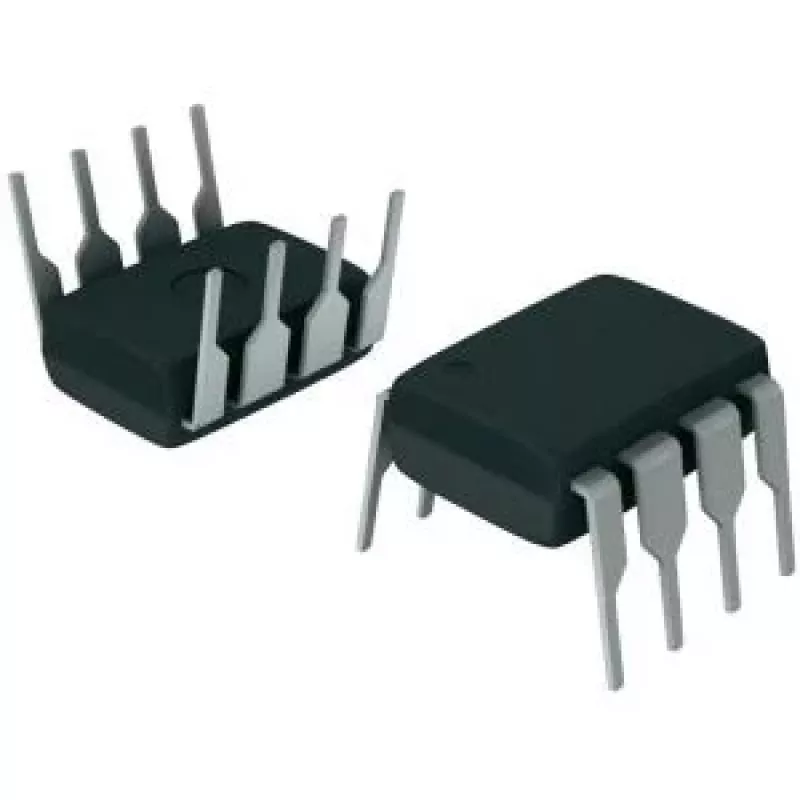

Operationsverstärker Texas Instruments OPA703PA PDIP-8 rauscharm Präzisions-Linear-IC

Der TEXAS INSTRUMENTS OPA703PA ist ein Operationsverstärker mit Einzelversorgung im PDIP-8-Gehäuse, der für die präzise lineare Signalverarbeitung entwickelt wurde. Das Bauteil bietet ein niedriges Eingangsrauschen und eine genaue Verstärkungsleistung, die sich für kompakte Platinendesigns eignet, die eine DIP-Montage erfordern. Es unterstützt gängige analoge Aufgaben wie Verstärkerstufen, aktive Filter und Signalkonditionierung, bei denen ein niedriges Rauschen und ein stabiles lineares Ansprechen wichtig sind.

Vorteile

Der Verstärker bietet ein niedriges Eingangsrauschen und eine präzise Linearität über seinen Betriebsbereich, was eine sauberere Signalverstärkung in empfindlichen Schaltungen ermöglicht. Sein PDIP-8-Durchsteckgehäuse vereinfacht das Prototyping und den Austausch auf älteren Platinen. Der Einzelversorgungsbetrieb und die vorhersagbaren Offset- und Drifteigenschaften reduzieren die Notwendigkeit einer komplexen Vorspannung, während die Bandbreite und die Leerlaufverstärkung des Bauteils eine zuverlässige Leistung in Anwendungen mit moderaten Frequenzen liefern.

Geeignet für

• Sensorschnittstellen und Messwandler-Signalkonditionierung
• Präzise Verstärkerstufen und Pufferverstärker
• Aktive Filterung in Audio- und Instrumentenschaltungen
• Prototyp-Platinen und Durchsteck-Hobbyprojekte

Technische Daten

• Gehäusetyp: PDIP-8-Durchsteckmontage
• Versorgungskonfiguration: Einzelversorgungsbetrieb
• Niedriges Eingangsrauschen, optimiert für Präzisionsanwendungen
• Präzise lineare Verstärkung mit niedrigem Offset und geringer Drift
• Geeignete Bandbreite für die allgemeine analoge Signalverarbeitung

Verwendung

Installieren Sie den PDIP-8-Verstärker in einer kompatiblen Fassung oder löten Sie ihn in einen Durchsteck-Leiterplatten-Footprint gemäß der Standard-Pinbelegung für Einzel-Operationsverstärker-Gehäuse. Legen Sie die empfohlene Einzelversorgungsspannung an und sorgen Sie für eine ordnungsgemäße Entkopplung an den Versorgungspins, um Rauschen zu minimieren. Konfigurieren Sie den Verstärker in der gewünschten Topologie – nichtinvertierend, invertierend, Puffer oder aktiver Filter – unter Verwendung externer Widerstände und Kondensatoren, die so gewählt sind, dass sie Verstärkung und Bandbreite entsprechend Ihren Schaltungsanforderungen einstellen. Beachten Sie gängige analoge Layoutpraktiken: Halten Sie die Signalleitungen kurz, platzieren Sie Entkopplungskondensatoren nahe an den Versorgungspins und führen Sie empfindliche Eingänge fern von digitalen Leitungen.

Empfehlungen

Verwenden Sie für beste Ergebnisse eine rauscharme Stromversorgung und Entkopplungskondensatoren (Keramik 0,1 µF nahe an den Versorgungspins), um versorgungsbedingtes Rauschen zu minimieren. Passen Sie die Widerstandswerte an und wählen Sie rauscharme, driftarme Komponenten für kritische Rückkopplungsnetzwerke. Verwenden Sie beim Prototyping eine IC-Fassung, um einen einfachen Austausch zu ermöglichen und Hitzestress beim Löten zu vermeiden.
