Omni-directional antenna DeLOCK 12408

Die DeLOCK 12408 ist eine omnidirektionale LTE-Antenne für die Innenmontage, die den Empfang über mehrere Drahtlosbänder verbessert. Sie unterstützt einen breiten Frequenzbereich von 0,698 bis 5,875 GHz, verfügt über einen SMA-Anschluss, eine Impedanz von 50 Ω und einen maximalen Gewinn von 4 dBi. Ihre kompakten Abmessungen (39,8 mm × 156,2 mm × 13,5 mm) und die Kompatibilität mit gängigen Drahtlosstandards machen sie für die Integration mit Routern, Gateways und anderen Netzwerkgeräten geeignet.

Vorteile

Das omnidirektionale Design bietet eine gleichmäßige Signalabdeckung in allen horizontalen Richtungen, während die breite Frequenzunterstützung LTE, GSM, UMTS, WLAN Dualband, Bluetooth und ZigBee abdeckt. Ein standardisierter SMA-Anschluss und 50 Ω Impedanz gewährleisten die Kompatibilität mit einer Vielzahl von Geräten. Die moderate Größe ermöglicht die Installation beengten Innenräumen ohne auffällige optische Wirkung.

Geeignet für

• Indoor-LTE-Signalempfang und Verbesserung der Mobilfunkkonnektivität
• Verbesserung der WLAN-Abdeckung (2,4/5 GHz) in kleinen Büros oder zu Hause
• Verwendung mit Routern, Modems, Gateways und IoT-Hubs mit SMA-Antennenanschlüssen
• Anwendungen mit Bluetooth, GSM, UMTS oder ZigBee, bei denen ein externer Antennenanschluss verfügbar ist

Technische Daten

• Modell: DeLOCK 12408
• Frequenzband: 0,698–0,791 / 0,824–0,96 / 1,71–2,17 / 2,4–2,5 / 5,15–5,875 GHz
• Gewinn (max): 4 dBi
• Anschluss: SMA
• Impedanz: 50 Ω
• VSWR: 2,5:1 – 5,0:1

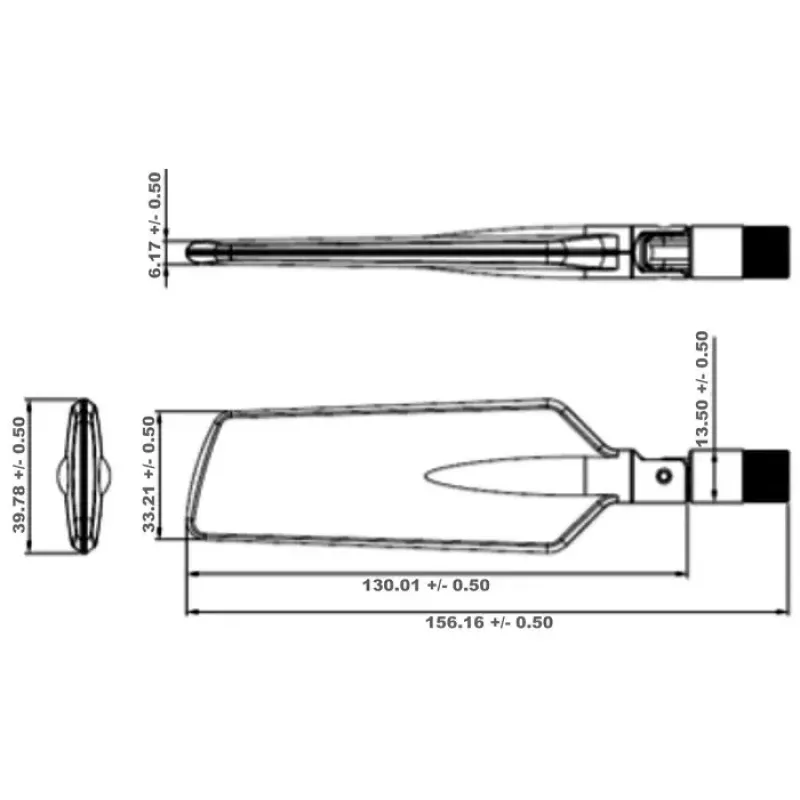

• Abmessungen: 39,8 mm × 156,2 mm × 13,5 mm

Verwendung

Schließen Sie die Antenne an den SMA-Antennenanschluss des Geräts an und positionieren Sie sie senkrecht am gewünschten Innenstandort für omnidirektionale Abdeckung. Stellen Sie sicher, dass der Anschluss fest angezogen ist, aber überdrehen Sie ihn nicht. Platzieren Sie die Antenne entfernt von großen Metallgegenständen und starken Störquellen, um den besten Empfang über die unterstützten LTE- und WLAN-Bänder zu erzielen.

Empfehlungen

Für optimale Ergebnisse testen Sie einige Innenpositionen und Ausrichtungen, um den besten Empfang für Ihren Standort zu finden; kleine Änderungen der Platzierung können die Signalstärke erheblich beeinflussen.
