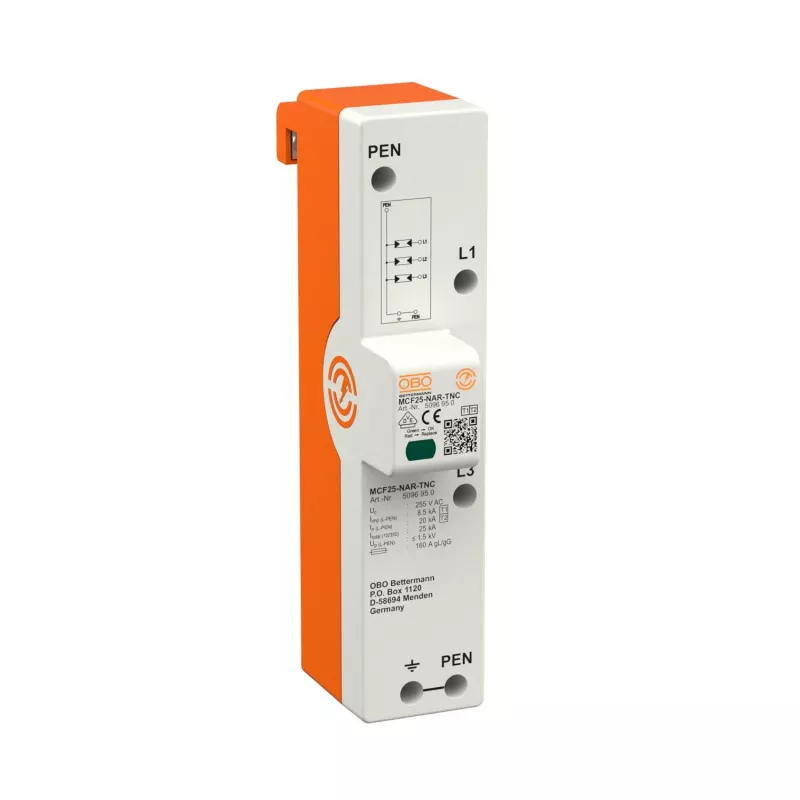

OBO MCF25-NAR-TNC LightningController Schiene 3-polig 255V Typ 1+2 Überspannungsableiter

Die OBO MCF25-NAR-TNC LightningController Schiene ist ein 3-poliger kombinierter Blitzstrom- und Überspannungsableiter (Typ 1+2) für TN-C-Stromversorgungssysteme. Seine Kernstärke liegt in der Verarbeitung von Blitzimpulsströmen bis zu 25 kA pro Pol (insgesamt 75 kA) bei einer Klemmspannung unter 1,5 kV, was einen robusten Schutz kritischer elektrischer Infrastruktur gewährleistet.

Vorteile

Dieser Ableiter integriert einen thermischen Überlastschutz und eine visuelle Statusanzeige für sofortiges Betriebsfeedback. Das flammhemmende Thermoplastgehäuse (UL 94 V-0) und der weite Betriebstemperaturbereich (-40 bis +80 °C) bieten Zuverlässigkeit in rauen Umgebungen. Mit einer Kurzschlussfestigkeit von 50 kA (mit 315 A gL/gG-Sicherung) gewährleistet er Sicherheit unter Fehlerbedingungen.

Geeignet für

• Hauptverteilungen in Wohn- und Gewerbegebäuden
• Industrieanlagen mit TN-C-Erdungssystemen
• Schutz empfindlicher Geräte vor direkten Blitzeinschlägen und Überspannungen
• Koordination mit nachgeschalteten Typ-3-Überspannungsableitern

Technische Daten

• Ableitertyp: Kombinierter Blitzstrom- und Überspannungsableiter Typ 1+2
• Netzsystem: TN-C, 3-polig
• Maximale Dauerbetriebsspannung (Uc): 255 V AC
• Blitzimpulsstrom (Iimp): 25 kA pro Pol (10/350 µs)
• Schutzpegel (Up): < 1,5 kV
• Montage: DIN-Schiene 35 mm
• Anschlussquerschnitt: 1,5–35 mm² starr, 1,5–25 mm² flexibel
• Normen: IEC 61643-11, EN 61643-11

Empfehlungen

Für optimale Leistung installieren Sie diesen Ableiter am Hauseingang und koordinieren Sie ihn mit Typ-3-Geräten in der Nähe empfindlicher Lasten. Eine regelmäßige Überprüfung der visuellen Anzeige wird empfohlen, um einen kontinuierlichen Schutz zu gewährleisten.
