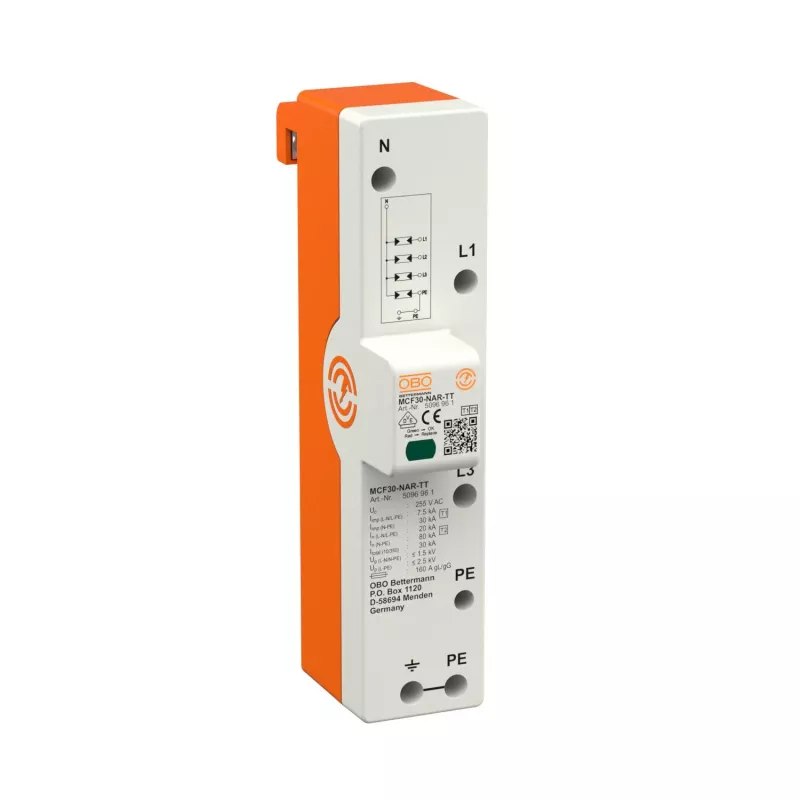

OBO BETTERMANN OBO MCF30-NAR-TT LightningControllerRail 3-poliger kombinierter Blitz- und Überspannungsableiter mit NPE 255V

Der OBO MCF30-NAR-TT ist ein kombinierter Blitzstrom- und Überspannungsableiter (SPD Typ 1+2) für dreiphasige TN-S- und TT-Stromversorgungssysteme. Seine herausragende Fähigkeit ist das extrem niedrige Schutzspannungsniveau von weniger als 1,5 kV, das empfindliche nachgeschaltete Geräte auch unter schweren Überspannungsbedingungen sicher hält. Das Gerät integriert einen 3-poligen Ableiter mit einem NPE-Modul (Neutralleiter-Schutzerde) und bietet vollständigen Schutz für alle aktiven Leiter und den Neutralleiter-Erde-Pfad.

Vorteile

Dieser Ableiter kombiniert die hohe Entladekapazität eines Blitzstromableiters Typ 1 mit dem niedrigen Schutzpegel eines Überspannungsableiters Typ 2 in einer kompakten Einheit. Das funkenstreckenbasierte NPE-Modul verarbeitet sicher hohe Impulsströme, während die varistorbasierten Phasenmodule schnelle Reaktion und hervorragende Spannungsbegrenzung bieten. Der integrierte potenzialfreie Wechselkontakt ermöglicht eine Fernüberwachung des Ableiterstatus und ermöglicht eine schnelle Identifizierung eines defekten Moduls ohne Unterbrechung der Stromversorgung. Das Gehäuse zur Hutschienenmontage besteht aus halogenfreiem, flammhemmendem Thermoplast (UL 94 V-0) und bietet Schutzart IP20, wodurch es für die Installation in Verteilerschränken und industriellen Schalttafeln geeignet ist. Das Gerät ist wartungsfrei und für eine lange Lebensdauer ausgelegt, mit einer hohen Folgestromlöschfähigkeit von 50 kA, die einen zuverlässigen Betrieb auch in Netzen mit hohen Kurzschlussströmen gewährleistet.

Geeignet für

• Dreiphasige Stromversorgungssysteme (TN-S, TT) mit 230/400 V Nennspannung
• Schutz von Haupt- und Unterverteilungen in Industrie-, Gewerbe- und Wohngebäuden
• Installationen, die einen kombinierten Blitz- und Überspannungsschutz gemäß IEC 61643-11 und EN 61643-11 erfordern
• Anwendungen, bei denen eine Fernsignalisierung des Ableiterstatus für Wartungszwecke erforderlich ist
• Umgebungen mit Betriebstemperaturen von -40 °C bis +80 °C

Wichtige technische Daten

• SPD-Typ: Typ 1 + Typ 2 (Klasse I + II)
• Polzahl: 3P+NPE
• Max. Dauerbetriebsspannung (Uc): 255 V AC
• Nennableitstoßstrom (In, 8/20 µs) pro Pol: 30 kA; gesamt: 90 kA
• Blitzstoßstrom (Iimp, 10/350 µs) pro Pol: 7,5 kA; gesamt: 30 kA
• Schutzspannungspegel (Up): < 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 50 kA
• Ansprechzeit: < 100 ns
• Montage: 35 mm Hutschiene
• Anschlussquerschnitt: eindrähtig 1,5–35 mm², feindrähtig 1,5–25 mm²
• Max. Sicherung: 315 A gL/gG
• Fernsignalisierung: potenzialfreier Wechselkontakt
• Schutzart: IP20
• Gehäusematerial: Thermoplast, UL 94 V-0
• Betriebstemperatur: -40 °C bis +80 °C
• Normen: IEC 61643-11, EN 61643-11

Empfehlungen

Für optimalen Schutz installieren Sie den MCF30-NAR-TT so nah wie möglich am Stromeinspeisepunkt des Gebäudes und stellen Sie kurze und gerade Verbindungsleitungen sicher. Verwenden Sie geeignete Sicherungen (max. 315 A gL/gG) und überprüfen Sie die Konformität des Erdungssystems. Der Fernsignalisierungskontakt sollte an ein Überwachungssystem angeschlossen werden, um eine sofortige Erkennung eines Ableiterfehlers zu ermöglichen. Eine regelmäßige Sichtprüfung der Statusanzeigen wird empfohlen, insbesondere nach bekannten Blitzereignissen.
