Netzwerkverlängerer Telegärtner J00060A0069

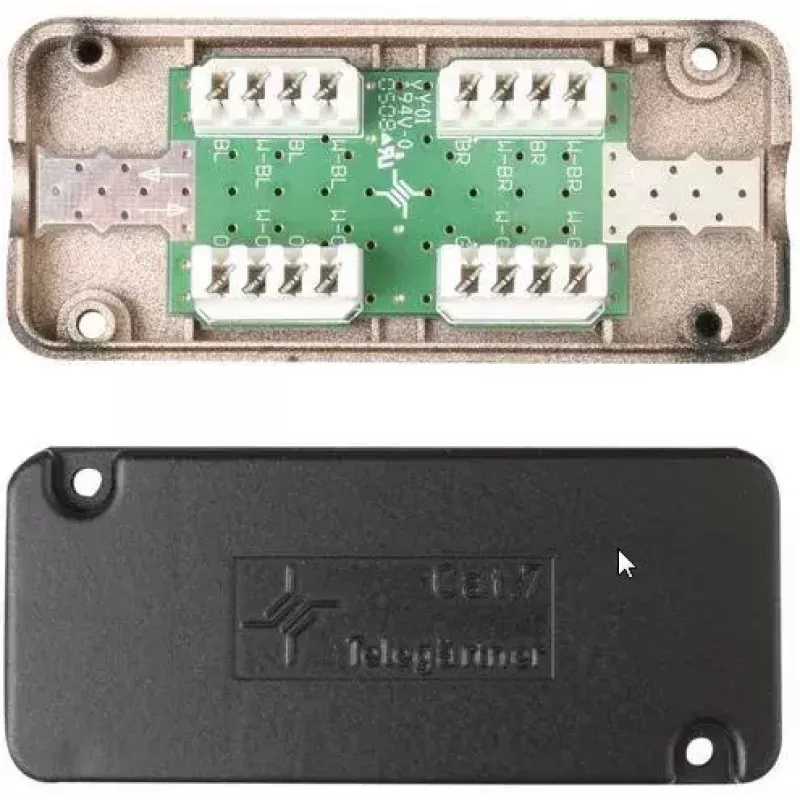

Die Telegärtner VM 8-8-Module (MPN J00060A0069) bieten eine kompakte Lösung zum Verbinden oder Verlängern handelsüblicher geschirmter und ungeschirmter Twisted-Pair-Installationskabel (Cat. 5e/Cat. 6/Cat. 7). Sie sind für die Reparatur beschädigter Kabel, Verlängerungen und Kabelumleitungen ohne Neuverlegung von Kabelstrecken konzipiert und ermöglichen kosteneffiziente Änderungen in strukturierten Verkabelungssystemen bei gleichbleibender Übertragungsleistung.

Vorteile

VM 8-8-Module ermöglichen die dauerhafte Verbindung mehrerer Kabelsegmente auf einer gemeinsamen Leiterplatte über LSA Plus-Klemmen, wobei die Übertragungseigenschaften und maximalen Linklängen erhalten bleiben. Die Farbkodierung folgt den Normen EIA/TIA 568A und 568B, und die Paare können ohne Aufdrehen direkt an die Klemmen geführt werden. Das Design unterstützt sicheren Schirmkontakt, variable Kabeleinführung, separate Zugentlastung und eine werkzeuglose Edelstahl-Schirmabdeckung bei Rack- und Wandversionen. Ein optionaler Erdungsanschluss auf der Leiterplatte (M4-Schraube) und EMV-Kompatibilität gemäß EN 50081-2 und EN 50082-2 sind vorhanden.

Geeignet für

• Reparatur beschädigter Cat.-5e/6/7-Installationskabel
• Verlängerung bestehender Twisted-Pair-Kabelstrecken ohne Neuverlegung
• Vorübergehende oder dauerhafte Kabelumleitung in strukturierten Verkabelungssystemen
• Rackmontage, Wandmontage und Unterputzinstallation in gewerblichen oder privaten Netzwerken

Wichtige Spezifikationen

• Anschlusstechnik: LSA Plus-Klemmen auf einer gemeinsamen Leiterplatte
• Kompatible Kabeltypen: 4-paarige geschirmte und ungeschirmte Kabel, AWG 24–22
• Farbkodierung: EIA/TIA 568A und 568B
• Max. Anschlüsse: bis zu 12 eingehende und 12 ausgehende 8-adrige Kabel (je nach Modultyp)
• Schirmung: Schraubklemmen für sicheren Kontakt; werkzeuglose Edelstahlabdeckung (ausgewählte Versionen)
• Montageoptionen: Unterputz (AP), Wandmontage, 19-Zoll-Rack und einfache lose Anschlussversion
• Erdungsanschluss: optionale M4-Schraube auf Leiterplatte
• EMV: konform mit EN 50081-2 und EN 50082-2

Anwendung

Wählen Sie den VM 8-8-Modultyp, der zu Ihrer Montagevorliebe und der Anzahl der Kabelstrecken passt. Führen Sie die eingehenden und ausgehenden 4-paarigen Kabel zum Modul, stecken Sie jedes Paar direkt in die LSA Plus-Klemme, wobei Sie dem Farbcode EIA/TIA 568A oder 568B folgen, und schließen Sie es ohne Aufdrehen der Paare an. Befestigen Sie bei geschirmten Kabeln den Schirm mit den Schraubklemmen an der Leiterplatte und sichern Sie bei Bedarf die Erdung mit der M4-Schraube. Bringen Sie eine separate Zugentlastung mit handelsüblichen Kabelbindern an und befestigen Sie gegebenenfalls die Edelstahl-Schirmabdeckung werkzeuglos.

Empfehlungen

Für beste Ergebnisse überprüfen Sie vor der Installation Ihren gewählten Farbcode (568A oder 568B), um eine einheitliche Verdrahtung über die Strecke sicherzustellen. Begrenzen Sie das Aufdrehen der Paare auf das für die Terminierung erforderliche Minimum, um die Übertragungsleistung zu erhalten, und befolgen Sie die örtlichen Erdungs- und EMV-Vorschriften beim Anschluss geschirmter Kabel.
