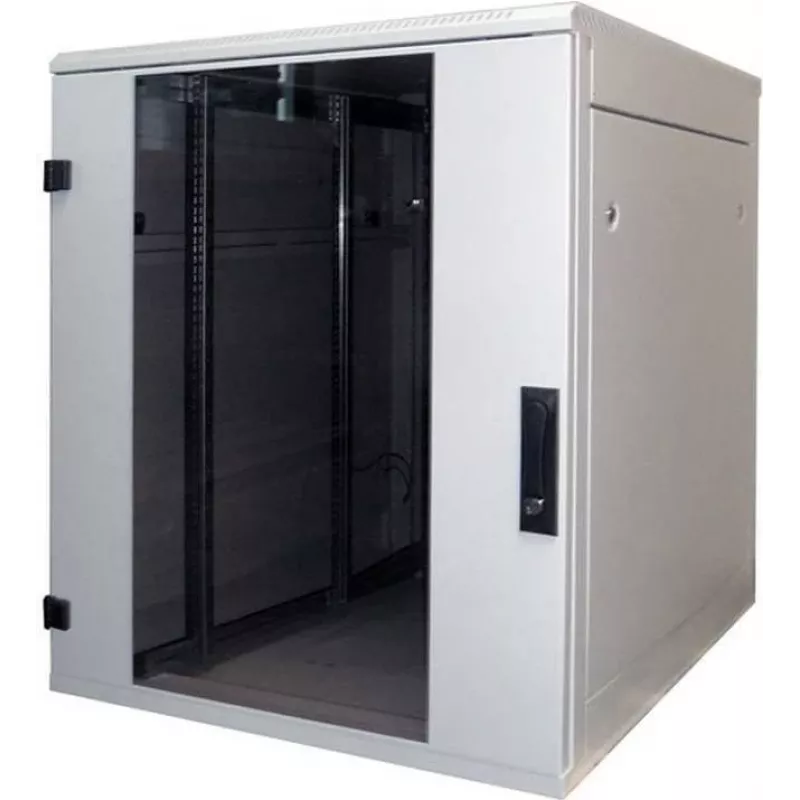

Netzwerkschrank Triton RMA RMA-18-A86-CAX-N1 18U 48,3 cm (19 Zoll) Rack-Standschrank

Geschweißter Standverteiler mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteilerbox-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg bei allen Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Der RMA verfügt über eine zuverlässige geschweißte Konstruktion. Die hohe Verarbeitungsqualität und neueste Technologien sorgen für eine ansprechende Optik des Wagens. Die Doppeltüren sind mit Steckscharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen können einfach abgenommen und der Türanschlag gewechselt werden. Triton-Hebelgriffe Wir fertigen eigene schwenkbare Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinderschließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Verriegelungsschienen Die vertikalen 19" Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Diese werden wie die Rückwand standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Für diesen Verteilertyp kann eine spezielle massive Blechtür für den Einbau der RAx-CH-X0x-X3 Lüftungseinheiten bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechplatten Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten ausgestattet. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit einer Ausbrechplatte ermöglicht das Einsetzen und Entfernen eines Triton-Lüftereinschubs von außen ohne Schrauben. Rolleneinsätze, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) mit der optionalen Ausstattung für Sockel, Rolleneinsätze oder Schwerlastrollen mit Stützrahmen bei Bedarf installiert werden. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Fronttür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind gemäß den entsprechenden Normen miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht je nach eingesetzter Technik die Installation von verstellbaren vertikalen Montageschienen im 19", 21" und 23" Abstand. Mittleres Paar vertikaler Montageschienen Bei Verteilern mit einer Tiefe von über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Halterungen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19" Zubehör beträgt 330 mm. 19" Standverteiler mit Schutzart IP20 Der Verteiler enthält 4 (6 bei Verteilern mit einer Tiefe über 800 mm) einstellbare vertikale Rastschienen für den Einbau der Komponenten. Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügelige Türen in massiver Blechausführung, perforiert (80 % und 86 % Luftdurchsatz) oder Glastürvarianten mit 4 mm dickem Sicherheitsglas. Sie können vorne oder hinten am Verteiler montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindest-Schichtdicke beträgt 65 µm. Diese Schränke sind für den Einbau von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilergestell und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und angeschlossen sein müssen. Im Boden des Verteilers befindet sich eine M8-Schraube als Hauptanschlusspunkt für die Erdung. Oben und unten befinden sich Kabeleinführungen mit Ausbrechabdeckungen. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder eines Sockels. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Tiefe: 600 mm
• Empfohlene maximale Belastung: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 900 mm
• Höhe Verpackung: 0,900 m
• Verpackungsvolumen: 0,4320 m³
• Fronttür: Glastür mit linkem Anschlag
• Verriegelung der Fronttür: Einpunktverriegelung, Sicherheitsschloss
• Rechte Seitenwand: Vollblech, mit zwei Sicherheitsschlössern
• Linke Seitenwand: Vollblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Rückwand aus Vollblech, mit zwei Sicherheitsschlössern
• Verriegelung der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 697 mm
• Herstellernummer: RMA-18-A86-CAX-N1
• EAN Barcode: 8595105192610
• Länge Verpackung: 0,600 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der Vertikalschienen: 484 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 61,130 kg
• Breite Verpackung: 0,800 m
• Marke: Tritón
• Höheneinheit: 18U
• Schutzart: IP20
• Breite: 800 mm
• Türhöhe: 814 mm

Verwendung

Stellen Sie den Schrank auf eine ebene Fläche und sorgen Sie für ausreichend Freiraum für den Zugang von vorne und hinten. Installieren Sie 19" Rack-Geräte mit den vertikalen Montageschienen und geeigneten Rackschrauben oder Käfigmuttern; passen Sie bei verstellbaren Schienen die Schienentiefe an die Gerätetiefe innerhalb des nutzbaren Raums von 48,3 cm an. Verlegen Sie Strom- und Netzwerkkabel über die vorhandenen Kabeleinführungsstellen, sichern Sie die Verkabelung mit Kabelbindern oder Kabelmanagementzubehör und überprüfen Sie den Luftstrom und die Abstände um installierte Geräte. Schließen Sie aus Sicherheitsgründen die Erdung gemäß den örtlichen Vorschriften an und befolgen Sie die Herstellerrichtlinien für schwere Geräte, wobei bei Bedarf zusätzliche Stützen zu verwenden sind.

Empfehlungen

Für einen zuverlässigen Betrieb beginnen Sie mit der Installation der Geräte von unten für eine bessere Gewichtsverteilung, halten Sie die Luftstromwege frei und befestigen Sie schwere Geräte mit geeigneter Montagehardware. Verwenden Sie Kabelmanagementzubehör, um eine Belastung der Anschlüsse zu vermeiden und den Luftstrom frei zu halten. Wenn zusätzliche Kühlung oder Stromverteilung benötigt wird, wählen Sie kompatible 19" PDU- oder Lüftermodule aus, die in die Tiefe des 18U-Schranks passen.
