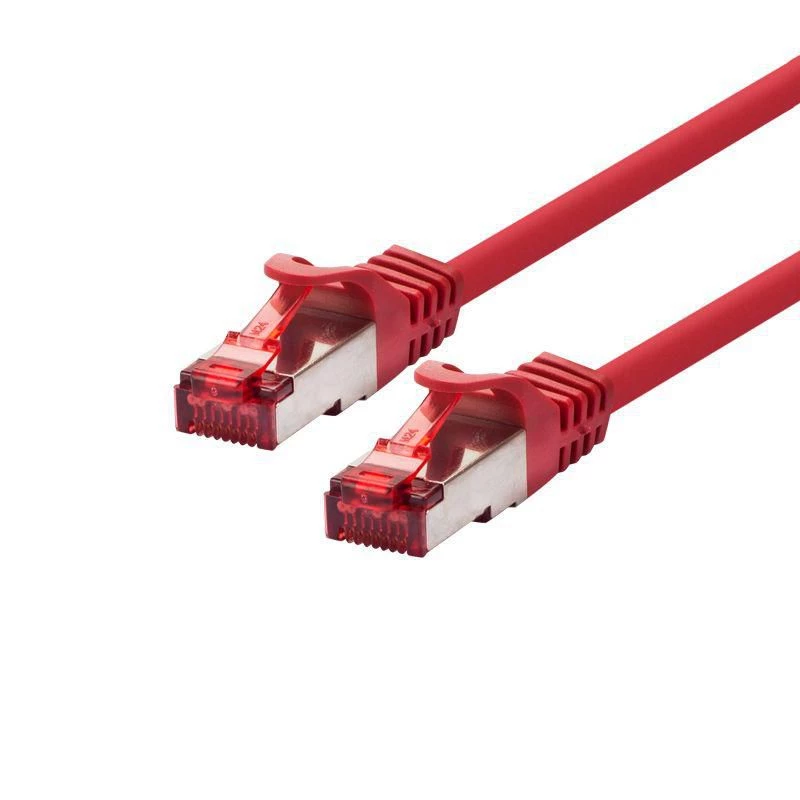

Netzwerkkabel LOGON Cat6 SSTP/PIMF 10 m, RJ-45–RJ-45, rot

LOGON Cat6 SSTP/PIMF 10 m, RJ-45–RJ-45, rot ist ein abgeschirmtes Ethernet-Patchkabel, das die Cat6-Leistungsanforderungen bis 250 MHz erfüllt. Das Kabel verwendet paarweise Folienschirmung mit Gesamtgeflechtschirm (PIMF) und 4 x 2 AWG 26/7 verdrillte Paare mit einer Impedanz von 100 Ω, um stabile, störungsarme Verbindungen für Gigabit-Netzwerke bereitzustellen. Beide Enden sind mit abgeschirmten RJ-45-Steckern abgeschlossen und mit Tüllen ausgestattet, die Knickschutz und Zugentlastung bieten, für eine zuverlässige physische Leistung in Heim-, Büro- oder Datenschrank-Installationen.

Vorteile

Die SSTP/PIMF-Konstruktion reduziert elektromagnetische Störungen und Übersprechen und verbessert die Signalintegrität in Umgebungen mit nahe gelegenen elektrischen Geräten oder dichter Kabelführung. Die Länge von 10 m bietet Flexibilität für typische Patch- und Workstation-Verbindungen ohne Zwischenverbindungen. Abgeschirmte RJ-45-Stecker und Zugentlastungstüllen schützen die Anschlusspunkte vor mechanischer Belastung und helfen, eine gleichbleibende Kontaktqualität über die Zeit zu erhalten.

Geeignet für

• Gigabit-Ethernet-Patching zwischen Switches, Patchpanels und Netzwerkgeräten
• Büro- und Heim-Workstation-Verbindungen
• Kabelführung in Datenschränken und Server-Racks, wo abgeschirmte Verbindungen erforderlich sind
• Umgebungen mit potenziellen elektromagnetischen Störungen (in der Nähe von Stromgeräten oder gebündelten Kabeln)

Wichtige Spezifikationen

• Kategorie: Cat6
• Schirmung: SSTP / PIMF (Folie + Gesamtgeflecht)
• Frequenzbereich: bis 250 MHz
• Leiter: 4 Paare, 26 AWG Litze (26/7)
• Wellenwiderstand: 100 Ω
• Steckverbinder: abgeschirmter RJ-45-Stecker – abgeschirmter RJ-45-Stecker
• Länge: 10 m
• Farbe: rot
• Kanal-/Link-Zertifizierung: 3P Cat.6 Channel Link zertifiziert

Anwendung

Verbinden Sie einen abgeschirmten RJ-45-Stecker mit dem Netzwerkanschluss eines Switches, Patchpanels, Routers oder Endgeräts und den anderen Stecker mit dem entsprechenden Anschluss des entfernten Geräts. Stellen Sie sicher, dass die Metallgehäuse der RJ-45-Stecker Kontakt mit abgeschirmten Geräten oder Patchpanels haben, um die durchgängige Schirmung des Kabels zu erhalten. Vermeiden Sie scharfe Biegungen und übermäßige Zugkraft; nutzen Sie die integrierte Tülle mit Knickschutz und Zugentlastung, um die Belastung am Stecker zu reduzieren. Bei Rack-Installationen führen Sie das Kabel entlang anderer abgeschirmter Kabel und sichern es mit geeignetem Kabelmanagement-Zubehör.

Empfehlungen

Für beste Leistung verwenden Sie das LOGON Cat6 SSTP/PIMF-Kabel in abgeschirmten oder ordnungsgemäß geerdeten Netzwerkumgebungen. Überschreiten Sie nicht die Länge von 10 m für eine einzelne Patch-Verbindung, wenn bestimmte Kanal- oder Link-Budget-Anforderungen in strukturierten Verkabelungsinstallationen eingehalten werden müssen. Überprüfen Sie die Steckerschirmungen und Erdungspunkte regelmäßig in Installationen mit hohen Störungen oder hohem Datenverkehr.
