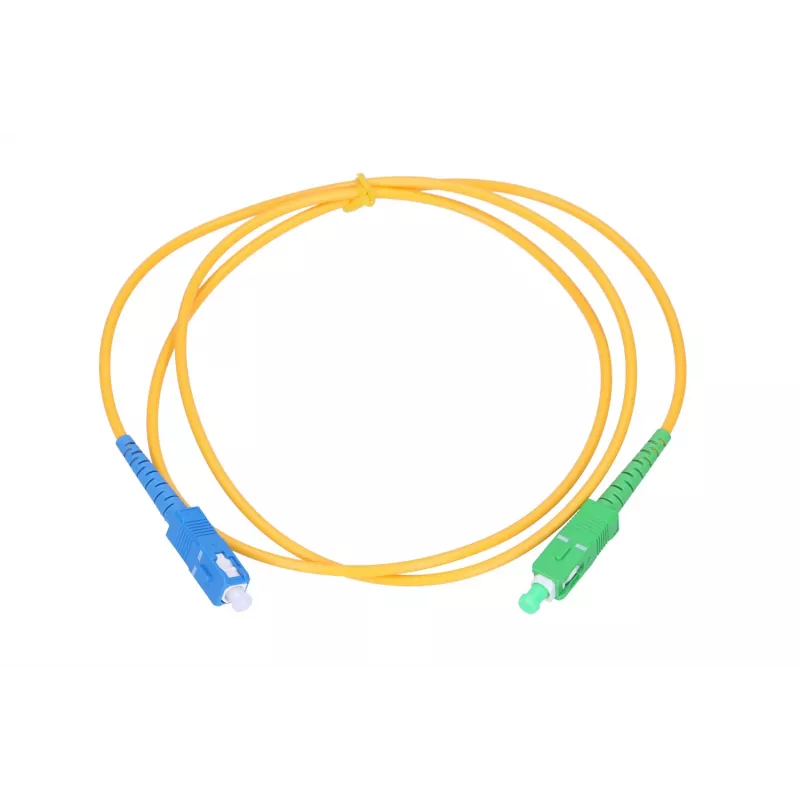

Netzwerkkabel Extralink Patchcord SC/APC-SC/UPC Single mode G652D 1m

Das Extralink Netzwerkkabel Patchcord SC/APC-SC/UPC Single mode G652D 1m ist ein Simplex-Glasfaser-Jumper, der für FTTH- und Punkt-zu-Punkt-Optikverbindungen entwickelt wurde. Es verwendet G.652D-Singlemode-Faser, um eine geringe Dämpfung und stabile Signalübertragung zu gewährleisten. Das Kabel ist 1 Meter lang, hat einen Außendurchmesser von ca. 3,0 mm und ist in dem branchenüblichen Gelb gehalten. Dieses Patchkabel ist an einem Ende mit SC/APC und am anderen Ende mit SC/UPC konfektioniert und ermöglicht eine zuverlässige Verbindung mit optischen Geräten, die SC-Schnittstellen verwenden.

Vorteile

Dieses Patchkabel bietet die mit der G.652D-Singlemode-Faser verbundenen Eigenschaften geringer Dämpfung und Dispersion und gewährleistet so eine gleichbleibende Leistung in Zugangsnetzen. Seine SC-Steckverbinder verfügen über einen Push-Pull-Kopplungsmechanismus für sichere und wiederholbare Verbindungen. Die kompakte 1-m-Länge reduziert überschüssige Längen in Rack- oder Endgeräteumgebungen, und der 3,0-mm-Mantel bietet handhabbare Flexibilität bei gleichzeitigem Schutz der Faser.

Geeignet für

• FTTH-Drop- und Teilnehmeranschlüsse
• Verbindung zwischen OLT, ONU/ONT und optischen Splittern
• Patchverbindungen zwischen optischen Geräten in Telekommunikationsschränken und -gestellen
• Test- und Messaufbauten in Singlemode-Netzen

Wichtige Spezifikationen

• Fasertyp: Singlemode G.652D
• Konfiguration: Simplex
• Länge: 1 m
• Außendurchmesser: ~3,0 mm

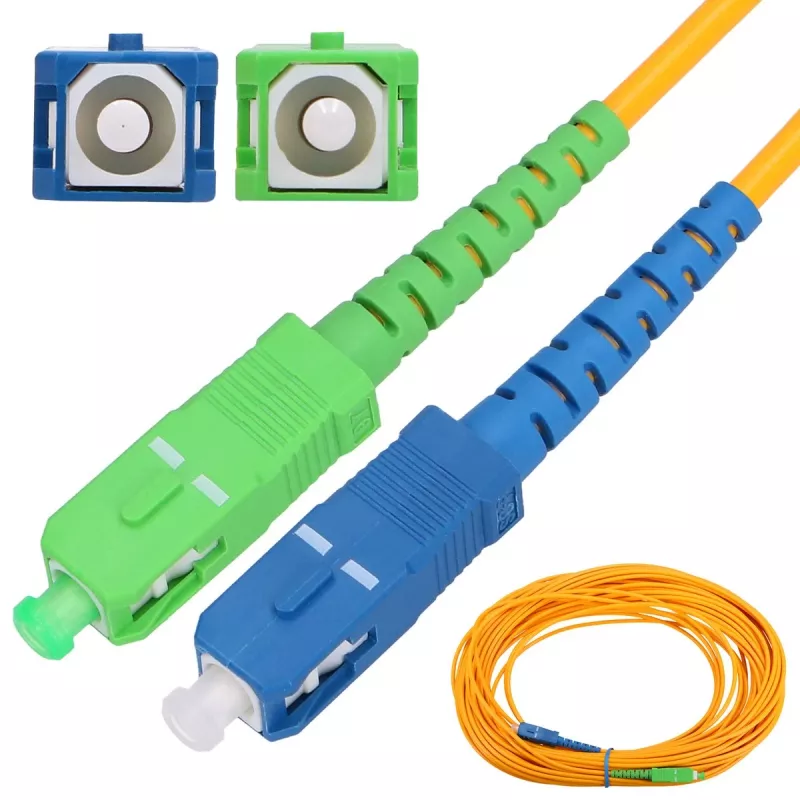

• Steckverbindertypen: SC/APC auf SC/UPC
• Kabelfarbe: Gelb

Verwendung

Verlegen Sie das Patchkabel zwischen den beiden SC-kompatiblen optischen Schnittstellen und vermeiden Sie dabei scharfe Biegungen und übermäßige Zugbelastung. Richten Sie die Ferrule des SC-Steckverbinders mit dem Geräteadapter aus und stecken Sie ihn ein, bis der Steckverbinder einrastet, um einen ordnungsgemäßen Eingriff sicherzustellen. Achten Sie beim SC/APC-Ende auf die kodierte, abgewinkelte Ferrule-Ausrichtung, um die korrekte Steckverbindung zu gewährleisten. Sichern Sie nach der Installation überschüssige Längen und stellen Sie sicher, dass die Steckverbinder sauber gehalten werden, um eine niedrige Einfügedämpfung zu gewährleisten.

Empfehlungen

Verwenden Sie Staubkappen, wenn die Steckverbinder nicht verwendet werden, und überprüfen oder reinigen Sie die Steckerendflächen mit geeigneten Faserreinigungswerkzeugen vor dem Verbinden. Halten Sie den Biegeradius über dem vom Hersteller angegebenen Mindestwert und ziehen Sie nicht direkt an der Faser; behandeln Sie den 3,0-mm-Mantel als primäres Zugelement.
