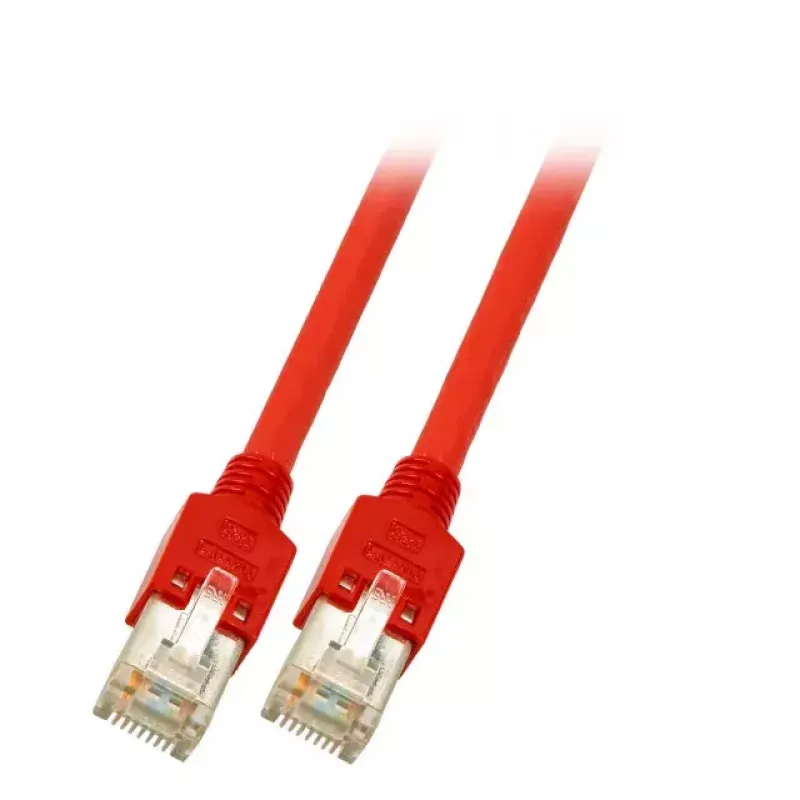

Netzwerkkabel EFB Elektronik K2793.10 — Cat5e S-FTP (SF/UTP), RJ-45 auf RJ-45, 10 m, rot

EFB Elektronik K2793.10 ist ein 10 m langes Cat5e-Crossover-Patchkabel in Rot, ausgelegt für Gigabit-Ethernet mit bis zu 100 MHz. Das Kabel verwendet eine SF/UTP- (S-FTP) Konstruktion mit Folien- und Geflechtschirmung und ist mit zwei geschirmten Hirose TM11 RJ45-Steckern (IEC 60603-7-3) bestückt. Der Kabelleiter ist AWG26/7 und der montierte Kabeldurchmesser beträgt ca. 5,7 mm. Die Verdrahtung folgt der Crossover-Belegung 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5. Der Kabelmantel ist raucharm, halogenfrei (LSZH) und erfüllt die Flammschutz- sowie Rauch-/Halogen-Normen IEC 60332-1, IEC 61034 und IEC 60754-2.

Vorteile

Die SF/UTP- (S-FTP) Schirmung bietet einen verbesserten Schutz gegen elektromagnetische Störungen im Vergleich zu ungeschirmten Kabeln, während geschirmte Hirose TM11 RJ45-Stecker eine zuverlässige Signalübertragung und Erdung gewährleisten. Der LSZH-Mantel reduziert die Emission giftiger Gase und Rauch im Brandfall. Die vormontierte rote Zugentlastung ohne Rasthebelschutz vereinfacht die Installation und verringert die mechanische Belastung des Steckers. Der Cat5e-Standard unterstützt Gigabit-Ethernet bis 100 MHz für typische Netzwerkanforderungen.

Geeignet für

• Kurzstrecken-Gigabit-Ethernet-Verbindungen, bei denen ein Crossover-Kabel erforderlich ist
• Verbindungen in elektrisch gestörten Umgebungen dank Folien- und Geflechtschirmung
• Industrie- oder öffentliche Installationen, die raucharme, halogenfreie Mäntel erfordern
• Geräte mit RJ45-Ports, die geschirmte Stecker im Hirose TM11-Stil akzeptieren

Technische Daten

• Marke: EFB Elektronik, MPN: K2793.10, EAN: 4049759011192
• Länge: 10 m
• Standard: Cat5e, 100 MHz, Gigabit-Ethernet
• Konstruktion: SF/UTP (S-FTP), Folien- + Geflechtschirmung
• Leiter: 4 x 2 x AWG26/7, Ø ≈ 5,7 mm
• Steckverbinder: 2 × Hirose TM11 RJ45 geschirmt (IEC 60603-7-3)
• Verdrahtung: Crossover (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Mantel: LSZH (raucharm, halogenfrei)
• Normen: IEC 60332-1 (flammwidrig), IEC 61034 (raucharm), IEC 60754-2 (halogenfrei)

Anwendung

Schließen Sie die geschirmten RJ45-Stecker an die entsprechenden RJ45-Ports der zu verbindenden Geräte an und stellen Sie sicher, dass die Erdung für die Schirmkontinuität bei Bedarf ordnungsgemäß gegeben ist. Verwenden Sie die rote vormontierte Zugentlastung, um das Kabel am Stecker zu sichern; beachten Sie, dass die Zugentlastung keinen Rasthebelschutz beinhaltet. Verlegen Sie das Kabel so, dass scharfe Biegungen und mechanische Belastungen vermieden werden, um die Signalintegrität zu erhalten. Überprüfen Sie nach der Installation die Netzwerkeinstellungen und testen Sie die Verbindung, um die korrekte Crossover-Verbindung und Leistung zu bestätigen.

Empfehlungen

Verwenden Sie dieses Kabel für temporäre oder permanente direkte Gerät-zu-Gerät-Verbindungen, bei denen eine Crossover-Verdrahtung erforderlich ist. Für Installationen, die einen Rasthebelschutz oder andere Steckerstile erfordern, wählen Sie ein entsprechendes Kabel oder einen Adapter. Stellen Sie sicher, dass beide angeschlossenen Geräte geschirmte Stecker unterstützen und die Schirme für optimalen EMV-Schutz ordnungsgemäß geerdet sind.
