Netzwerkkabel EFB Elektronik 88035.1 RJ-45 Standard 1m Silber

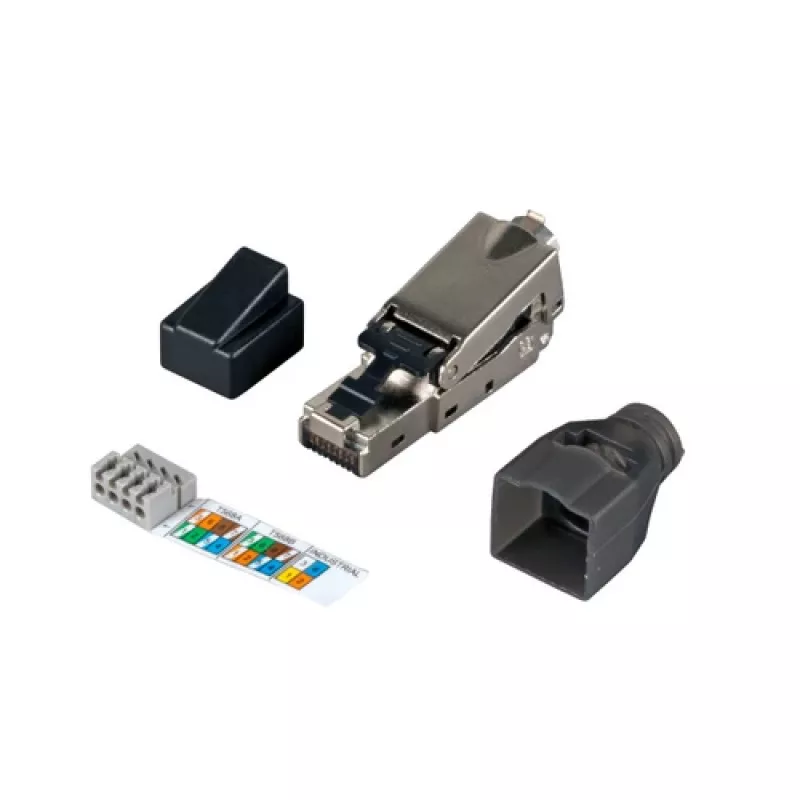

Der INFRALAN FTPS600 ist ein vollständig geschirmter RJ-45-Stecker, der für zuverlässige Ethernet-Verbindungen in industriellen und gewerblichen Installationen entwickelt wurde. Sein Zinkdruckgussgehäuse, die separate Staubschutzkappe und die Zugentlastungstülle bieten robuste elektromagnetische Verträglichkeit (EMV) und mechanischen Schutz für Cat.6-Kabel mit Durchmessern von 6,0 mm bis 9,0 mm. Der Stecker unterstützt die werkzeuglose Montage mit IDC-Klemmen und niedrigem Kontaktwiderstand für eine gleichmäßige Signalübertragung.

Vorteile

Vollständig geschirmtes Zinkdruckgussgehäuse bietet verbesserte EMV-Leistung, geeignet für Umgebungen mit hohen elektromagnetischen Störungen. IDC-Klemmen und niedriger Kontaktwiderstand gewährleisten hochwertigen Kontakt für Kabel und Leiter von AWG22 bis AWG27. Kompakter Kabelmanager und die Möglichkeit der Neuanschlusskonfektion (bis zu 10 Mal für die meisten Konstruktionen, bis zu 5 Mal für AWG27/7) vereinfachen Installation und Wartung. Das Produkt erfüllt die Leistungsklasse E nach ISO/IEC 11801 und IEC 60603-7-5.

Geeignet für

• Industrial Ethernet und Profinet-Anwendungen
• Cat.6-Netzwerkverkabelung mit Kabeldurchmessern 6,0–9,0 mm
• Umgebungen, die eine verbesserte EMV-Schirmung erfordern
• Feldkonfektionierung und Neuanschlusskonfektion von RJ-45-Verbindungen

Wichtige Spezifikationen

• Steckertyp: RJ-45, geschirmt
• GehäVerwendung: Zinkdruckguss mit separater Staubschutzkappe und Zugentlastungstülle
• Normen: Klasse E (ISO/IEC 11801, IEC 60603-7-5)
• Kabelkompatibilität: Cat.6, Kabeldurchmesser 6,0 mm–9,0 mm
• Drahtstärke: AWG22–AWG27 (unterstützt Litze und Massivleiter, wo anwendbar)
• Paarkodierung: TIA 568A/B und industrielles Profinet 1-2-3-6
• Neuanschlusskonfektion: bis zu 10 Mal (bis zu 5 Mal für AWG27/7)

Verwendung

Bereiten Sie das Kabel auf die empfohlene Länge vor, entfernen Sie den Außenmantel, um die verdrillten Paare freizulegen, und ordnen Sie die Paare gemäß dem gewählten TIA 568A/B- oder Profinet-Verdrahtungsschema an. Führen Sie die Leiter in die IDC-Klemmen ein und drücken Sie sie werkzeuglos fest. Befestigen Sie die Zugentlastungstülle und sichern Sie sie mit dem integrierten Kabelbinder oder der Klemme. Setzen Sie die Staubschutzkappe wieder auf, wenn der Stecker nicht in Gebrauch ist, um die Schirmung und die Kontakte zu schützen.

Empfehlungen

Für beste Ergebnisse verwenden Sie Cat.6-Kabel innerhalb des angegebenen Durchmesserbereichs und befolgen Sie die TIA- oder Profinet-Paarkodierung. Stellen Sie sicher, dass der Schirmkontakt ordnungsgemäß mit dem Druckgussgehäuse verbunden ist, um die EMV-Leistung aufrechtzuerhalten. Vermeiden Sie wiederholte Neuanschlusskonfektionen über die angegebenen Grenzen hinaus, um die Kontaktintegrität zu bewahren.
