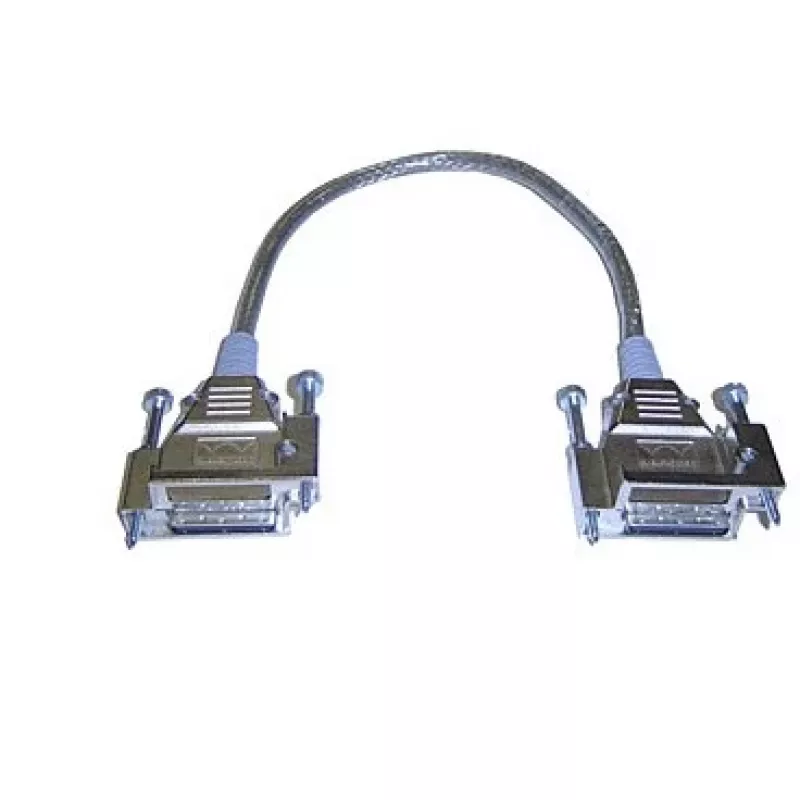

Netzwerkkabel Cisco 3750X Stack InfiniBand/Glasfaserkabel 0,3 m Schwarz

Das Cisco 3750X Stack Strom-/Datenkabel (0,3 m, schwarz) ist ein kurzes, flexibles Kabel, das Strom und ein Datensignal führt, um einen Kommunikationskanal zwischen Switches in einer StackPower-Konfiguration bereitzustellen. Es ist mit Cisco Catalyst 3750-X und 3560-X Switches sowie mit einem externen Netzteil (XPS) kompatibel. Die Kabelenden sind farblich gekennzeichnet, um die korrekte Verbindung anzuzeigen: StackPower-Kabel verwenden grüne und gelbe Markierungen, während XPS-Kabel rot und gelb verwenden (mit zusätzlicher grün/blauer Kennzeichnung an einigen Steckern). Das Kabel unterstützt StackPower-Verbindungen zusammen mit der erforderlichen Datensignalisierung zur Koordination der Stromverteilung zwischen gestapelten Switches.

Vorteile

Das Kabel vereint Strom- und Signalleiter in einem einzigen, flexiblen Mantel, was die Kabelführung in Racks vereinfacht und die Anzahl separater Stromleitungen reduziert. Farbcodierte Enden verringern das Risiko falscher Verbindungen beim Verknüpfen von Catalyst 3750-X/3560-X-Switches und XPS-Einheiten. Die kurze Länge von 0,3 m eignet sich für Verbindungen in unmittelbarer Nähe innerhalb von Racks oder zwischen benachbarten Geräten.

Geeignet für

• Verbinden von Cisco Catalyst 3750-X-Switches zu einer StackPower-Kette
• Verbinden von Catalyst 3750-X- oder 3560-X-Switches mit einer XPS-Einheit
• Kurze Strom- und Signalverbindungen in rackmontierten Switch-Bereitstellungen

Technische Daten

• Länge: 0,3 m
• Farbe: Schwarz
• Kompatible Modelle: Cisco Catalyst 3750-X, 3560-X und XPS (zur Stromstapelung)
• MPN: CAB-SPWR-30CM=
• EAN: 0882658330797

Anwendung

Identifizieren Sie den Kabeltyp und die Farbmarkierungen an jedem Stecker vor der Installation. Stecken Sie bei StackPower-Nutzung den Stecker mit der blau/grünen Kennzeichnung in den Catalyst 3750-X-Switch und den Stecker mit der gelben Markierung in den benachbarten Catalyst 3750-X oder XPS, je nach Bedarf. Stellen Sie bei XPS-spezifischen Kabeln sicher, dass der Stecker mit der roten Markierung mit dem XPS verbunden wird. Verlegen Sie das Kabel im Rack so, dass scharfe Biegungen vermieden werden, und sichern Sie es, um Zugbelastung an den Steckern zu verhindern. Überprüfen Sie den korrekten Sitz und schalten Sie dann die Geräte gemäß den Cisco-Richtlinien zum Stapeln und zur Stromversorgung ein.

Empfehlungen

Verwenden Sie das Kabel nur für die vorgesehene StackPower/XPS-Verbindung mit unterstützten Catalyst 3750-X/3560-X-Switches und XPS-Einheiten. Vermeiden Sie übermäßiges Biegen oder Spannung und befolgen Sie die Dokumentation von Cisco zu Stapel- und Stromversorgungskombinationen, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
