Netzwerkanalysator Trendnet TC-NT2 Blau Weiß

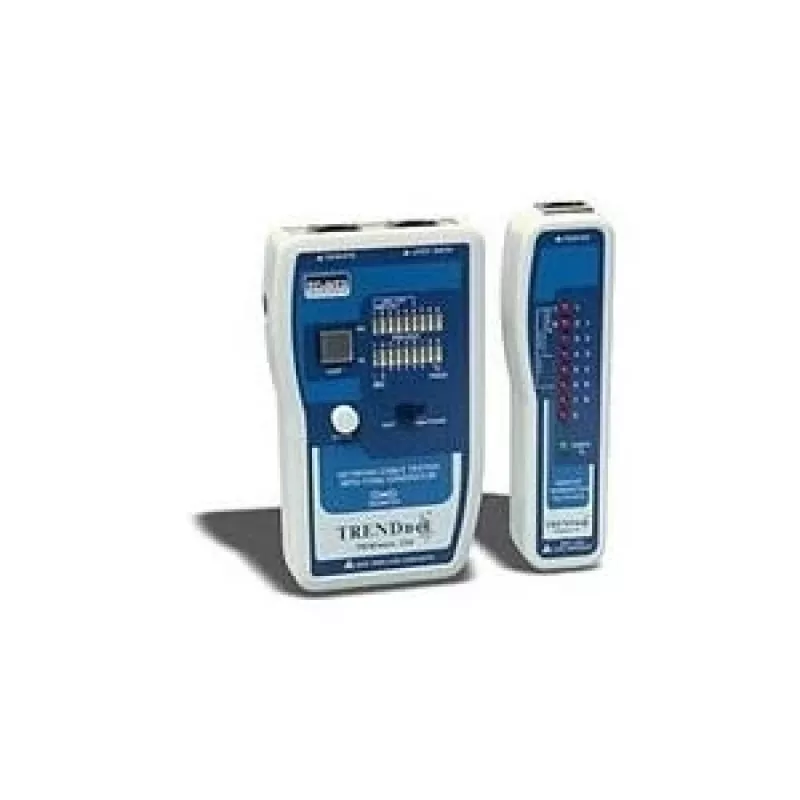

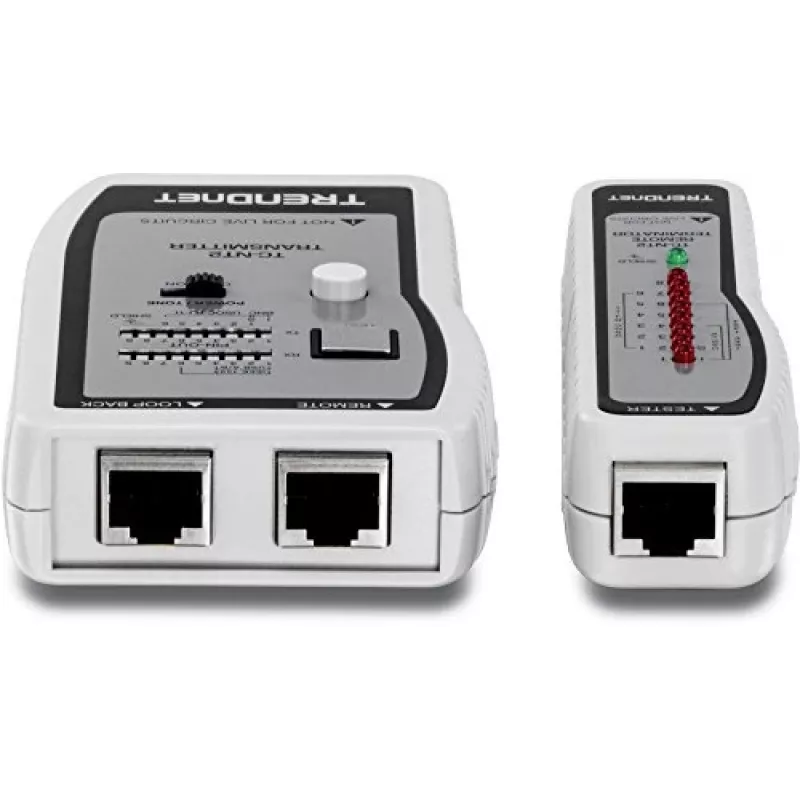

Der Trendnet TC-NT2 Netzwerkanalysator ist ein kompakter Kabeltester, der für Techniker und IT-Fachleute entwickelt wurde. Das Gerät besteht aus einer Haupteinheit und einem Remote-Abschlusswiderstand, die gemeinsam Testsignale senden und empfangen, um die Kabelzuverlässigkeit, Durchgängigkeit und Verdrahtungskonfiguration für Installationen bis zu 300 Metern zu überprüfen. Es unterstützt mehrere Kabeltypen und enthält einen integrierten Audio-Tongenerator zum Verfolgen und Lokalisieren fehlerhafter Kabel.

Vorteile

Der TC-NT2 überprüft präzise die Pin-Konfigurationen für eine breite Palette von Sprach- und Datenkabeln, einschließlich Ethernet-, Koaxial- und Token-Ring-Standards. Er erkennt Unterbrechungen, Kurzschlüsse, Fehlverdrahtungen und überprüft die Erdung bei geschirmten Kabeln. Das Gerät bietet sowohl einen automatischen als auch einen manuellen Scan-Modus, ist leicht und tragbar und wird mit nützlichem Zubehör wie RJ45-auf-BNC-Adaptern und einem RJ45-Patchkabel geliefert.

Geeignet für

• Netzwerkinstallateure, die eine Verdrahtungsüberprüfung bei strukturierter Verkabelung durchführen
• IT-Techniker, die Verbindungsprobleme beheben und fehlerhafte Paare identifizieren
• Vor-Ort-Tests von Ethernet- (10/100/1000Base-T), Koaxial- und Legacy-Netzwerkverkabelung
• Testen von USB- und IEEE-1394-Kabeln bei Verwendung mit optionalen Adaptern

Wichtige Spezifikationen

• Maximale Testentfernung: bis zu 300 Meter
• Unterstützte Kabeltypen: RJ-11/RJ-12/RJ-45, 10Base-2 (Koaxial), Token Ring, EIA/TIA-356A/568A/568B
• Optionale Tests für USB und IEEE 1394 mit Adaptern
• Integrierter Tongenerator für die Kabelverfolgung (Tonsonde nicht im Lieferumfang enthalten)
• Überprüft Durchgängigkeit, Unterbrechungen, Kurzschlüsse, Fehlverdrahtungen und Schirmerdung
• Stromversorgung: DC 9V (laut Produktdaten)
• Gewicht: 108 g (laut Produktdaten)

Anwendung

Schließen Sie die Haupteinheit an einem Ende des Kabels an und befestigen Sie den Remote-Abschlusswiderstand am gegenüberliegenden Ende. Wählen Sie den automatischen Scan für eine schnelle vollständige Leitungsprüfung oder den manuellen Scan für eine schrittweise Überprüfung einzelner Paare und Pins. Verwenden Sie den integrierten Tongenerator und eine Standard-Tonsonde, um Kabel in Bündeln oder hinter Wänden zu verfolgen. Für USB- oder IEEE-1394-Kabel schließen Sie vor dem Test den entsprechenden optionalen Adapter an.

Empfehlungen

Bewahren Sie den TC-NT2 bei Nichtgebrauch in der mitgelieferten Deluxe-Tragetasche auf und transportieren Sie ihn mit den mitgelieferten RJ45-auf-BNC-Adaptern und dem Patchkabel. Ersetzen Sie die Batterien gemäß den Herstelleranweisungen und vermeiden Sie extreme Temperaturen oder Feuchtigkeit, um die Messgenauigkeit zu erhalten.
