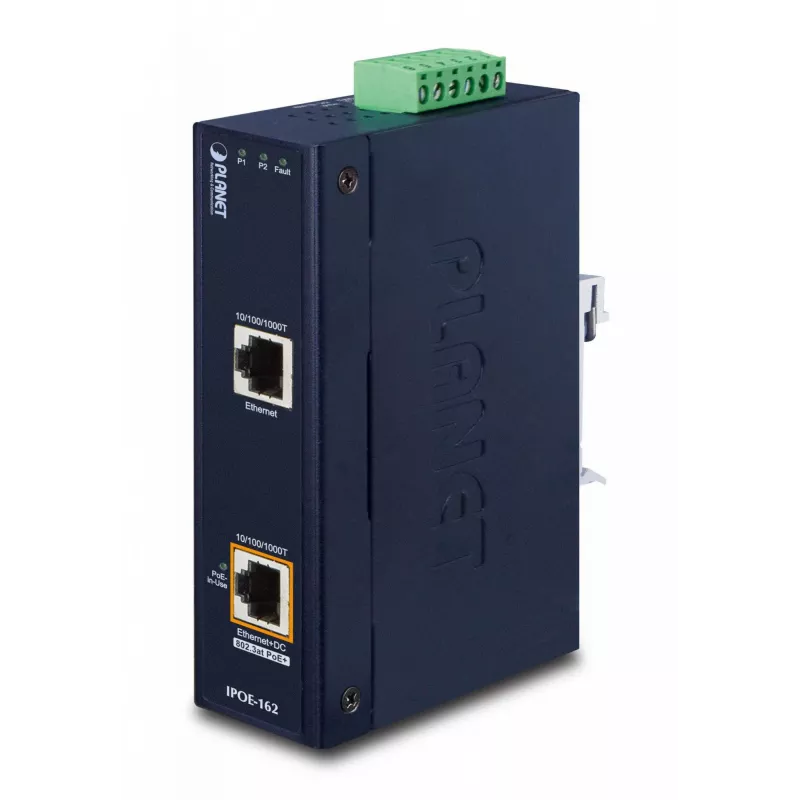

Netzwerk-Switch PLANET IPOE-162 Gigabit Ethernet Power over Ethernet

Der PLANET IPOE-162 ist ein einportiger Midspan-Gigabit-Ethernet-Power-over-Ethernet-(PoE)-Injektor, der für die Bereitstellung von bis zu 30 W (IEEE 802.3at) oder 15,4 W (IEEE 802.3af) für ein angetriebenes Gerät über ein einzelnes Cat5/5e/6-Kabel ausgelegt ist. Er ermöglicht eine gleichzeitige Daten- und Stromübertragung über ein RJ-45-Kabel zu PoE-PDs oder PoE-Splittern mit einer maximalen Verbindungsdistanz von 100 Metern. Das Gerät akzeptiert einen weiten Gleichspannungseingangsbereich (12–48 V) und wandelt die Spannung auf 56 V DC für den PoE-Ausgang hoch, wodurch es für industrielle und Transportanwendungen geeignet ist, bei denen Standardnetzteile erforderlich sind.

Vorteile

Der IPOE-162 unterstützt die Standards IEEE 802.3at und 802.3af zur Versorgung von Geräten mit höherem Strombedarf wie PTZ-Netzwerkkameras, mehrkanaligen drahtlosen Zugangspunkten und farbigen Touchscreen-VoIP-Telefonen und bleibt dabei abwärtskompatibel zu PoE-Geräten mit geringerem Stromverbrauch. Sein weiter Eingangsspannungsbereich (12–48 V DC) mit integrierter Spannungserhöhung auf 56 V macht spezielle Stromquellen überflüssig und unterstützt Doppel- oder Backup-Stromkonfigurationen. Der nach industriellen Spezifikationen gefertigte Injektor bietet einen erweiterten Betriebstemperaturbereich (-40 bis 75 °C), Störfestigkeit gegen Überspannung und elektromagnetische Störungen sowie ein IP30-Metallgehäuse, das für eine flexible Installation auf DIN-Schiene oder an der Wand montiert werden kann.

Geeignet für

• PTZ- und Speed-Dome-Netzwerkkameras
• Farbige Touchscreen-VoIP-Telefone
• Mehrkanalige (11a/b/g/n) drahtlose LAN-Zugangspunkte
• PoE-Splitter und andere IEEE 802.3at/af-gespeiste Geräte

Wichtige Spezifikationen

• Modell: PLANET IPOE-162
• PoE-Standard: IEEE 802.3at (bis zu 30 W) und IEEE 802.3af (bis zu 15,4 W)
• Datenport: 2 × RJ-45 Gigabit Ethernet (10/100/1000)
• PoE-Ausgangsspannung: 56 V DC
• Gleichstromeingang: 12–48 V DC (Spannungserhöhung auf 56 V)
• Maximale PoE-Kabeldistanz: 100 m
• Betriebstemperatur: -40 bis 75 °C
• Montage: DIN-Schiene oder Wandmontage; GehäVerwendung: IP30-Metall
• Gewicht: 0,489 kg

Verwendung

Verbinden Sie den Uplink-RJ-45-Port des Injektors mit Ihrem Netzwerk-Switch oder Router und schließen Sie das PoE-fähige Gerät am Downlink-RJ-45-Port des Injektors an. Versorgen Sie den IPOE-162 mit einer geeigneten 12–48 V DC-Quelle; das Gerät wandelt die Eingangsspannung für den PoE-Ausgang auf 56 V DC hoch. Stellen Sie sicher, dass der gesamte Strombedarf des angeschlossenen PD die unterstützte PoE-Klasse nicht überschreitet (30 W für 802.3at, 15,4 W für 802.3af). Halten Sie die Kabellänge zwischen Injektor und angetriebenem Gerät oder PoE-Splitter unter 100 Metern ein.

Empfehlungen

Für einen zuverlässigen Betrieb in industriellen oder Außenschrankumgebungen verwenden Sie ordnungsgemäß abgeschirmte Cat5e/6-Kabel, stellen Sie bei Bedarf eine redundante Gleichstromversorgung bereit und montieren Sie den IPOE-162 auf einer DIN-Schiene oder einer belüfteten Wandplatte, um einen ausreichenden Luftstrom und die Temperaturgrenzen einzuhalten.
