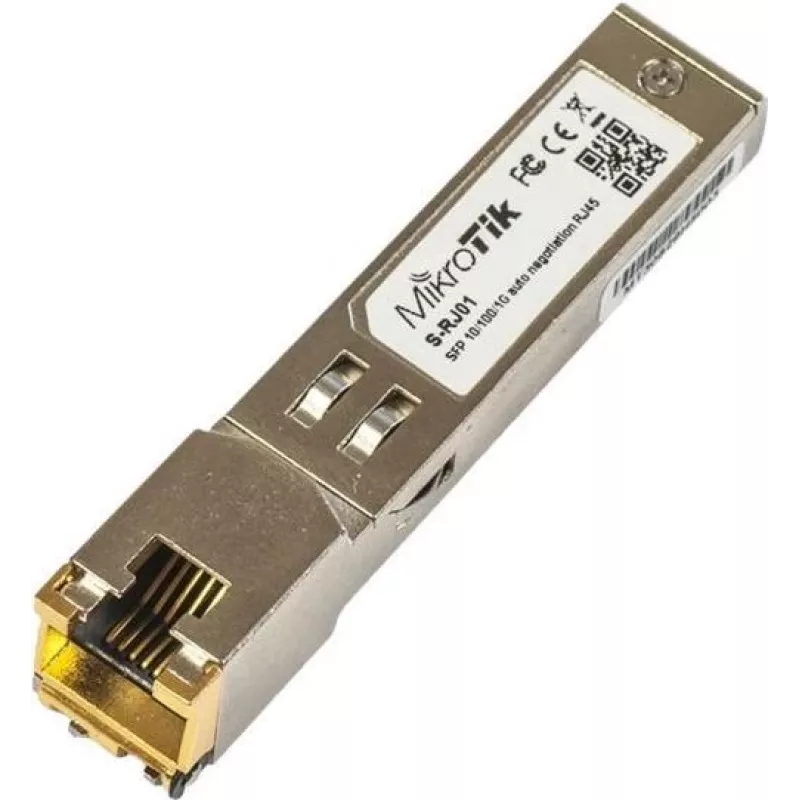

Netzwerk-Switch-Modul Mikrotik S-RJ01 Gigabit Ethernet

Das Mikrotik S-RJ01 Gigabit Ethernet Modul ist ein SFP-Kupfer-Transceiver, der 10/100/1000 Mbps Ethernet-Konnektivität über einen RJ-45-Port bietet. Entwickelt für den Einsatz in SFP-Steckplätzen von Switches, Routern und anderen Netzwerkgeräten, unterstützt es bidirektionale Datenverbindungen von bis zu 1,25 Gb/s und eine Kupfer-Übertragungsreichweite von bis zu 100 Metern über ungeschirmte Twisted-Pair-Verkabelung. Das Modul entspricht den Spezifikationen SFP MSA und IEEE 802.3 und ist RoHS-konform.

Vorteile

Das S-RJ01 verwendet einen hot-pluggable SFP-Formfaktor und eine einzelne +3,3 V Stromversorgung, was eine einfache Installation und Austausch ohne Abschalten der Geräte ermöglicht. Es bietet Zugriff auf den Physical-Layer-IC über einen 2-Draht-Seriellbus für Verwaltung oder Überwachung. Die Konformität mit SFP MSA und IEEE 802.3 gewährleistet Interoperabilität mit den meisten Gigabit-SFP-Ports.

Geeignet für

• Hinzufügen eines Gigabit-RJ-45-Kupferports zu SFP-ausgestatteten Switches und Routern
• Kurzstrecken-Kupfer-Uplinks und Desktop-/Server-Konnektivität (bis zu 100 m)
• Umgebungen, die hot-pluggable Medienmodule erfordern

Wichtige Spezifikationen

• Schnittstelle: RJ-45
• Unterstützte Geschwindigkeiten: 10/100/1000 Mbps
• Datenverbindungsrate: bis zu 1,25 Gb/s (bidirektional)
• Maximale Kupferreichweite: 100 m über ungeschirmtes Twisted-Pair
• Stromversorgung: +3,3 V Einzelstromschiene
• Standards: IEEE 802.3, SFP MSA
• RoHS-konform
• Betriebsgehäusetemperatur: 0°C bis +85°C

Verwendung

Stecken Sie das S-RJ01-Modul in einen kompatiblen Gigabit-SFP-Steckplatz, bis es einrastet. Verbinden Sie ein standardmäßiges RJ-45-Ethernetkabel mit dem Modul und dem entfernten Gerät. Das Modul ist hot-pluggable, sodass es installiert oder entfernt werden kann, während das Host-Gerät eingeschaltet ist; stellen Sie sicher, dass das Host-Gerät SFP-Kupfermodule unterstützt. Konfigurieren Sie die Netzwerkeinstellungen auf Ihrem Switch oder Router wie erforderlich; die physikalische Verbindungsaushandlung übernimmt die Geschwindigkeits- und Duplexeinstellungen mit kompatiblen Geräten.

Empfehlungen

Verwenden Sie Cat5e oder bessere ungeschirmte Twisted-Pair (UTP)-Verkabelung für zuverlässige Gigabit-Leistung bis zu 100 Metern. Vermeiden Sie die Installation des Moduls in Umgebungen außerhalb des angegebenen Gehäusetemperaturbereichs (0°C bis +85°C). Verwenden Sie für die Netzwerkverwaltung die Host-Geräte-Tools, um den Verbindungsstatus über den 2-Draht-Seriellbus-Zugriff des Moduls zu überwachen, sofern unterstützt.
