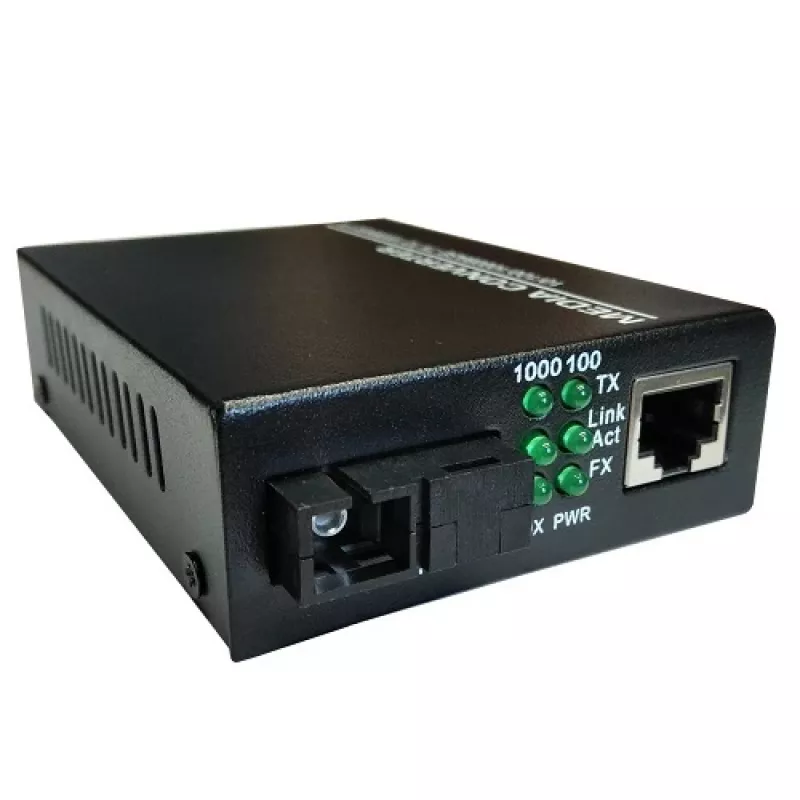

Netzwerk-Medienkonverter PLANET MC1310SC 10/100/1000M TX 1310 nm SC

Der PLANET MC1310SC ist ein Netzwerk-Medienkonverter, der zwischen Kupfer 10/100/1000 Mbit/s Ethernet und Singlemode-Faser über einen 1310 nm TX SC-Port konvertiert. Er ermöglicht Faser-Uplinks für Switches oder Router, erweitert die Netzwerkreichweite für Punkt-zu-Punkt-Verbindungen und Backbone-Anbindungen und bietet bei Bedarf elektromagnetische Isolierung.

Vorteile

Der Medienkonverter entspricht den Standards IEEE 802.3/802.3u und unterstützt automatische MDI/MDI-X-Erkennung, Backpressure und IEEE 802.3x Flusssteuerung für Halb- und Vollduplex-Betrieb. Er enthält bis zu 2 Mbit Pufferspeicher auf dem Chip und eine Hochleistungs-Speicherbandbreite von 1,4 Gbit/s. Das Gerät erfüllt die Sicherheitsstandards FCC Class B und CE und bietet flexible Stromversorgungsoptionen (extern 5 V DC 1 A oder integrierter Weitbereichs-Wechselstromeingang / 48 V DC, je nach Ausführung).

Geeignet für

• Erweiterung von Ethernet-Netzwerken über Singlemode-Faserstrecken
• Anbindung von Switches oder Routern an Faser-Uplinks
• Punkt-zu-Punkt-Backbone-Verbindungen mit erforderlicher elektromagnetischer Isolierung

Wichtige Spezifikationen

• Standards: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX
• Datenraten: 10/100/1000 Mbit/s über Kupfer
• Faser: Singlemode, TX 1310 nm, SC-Stecker
• Kupfer: ein UTP RJ-45-Anschluss (Cat5 UTP-Kabel)
• Pufferspeicher: bis zu 2 Mbit auf dem Chip; Speicherbandbreite 1,4 Gbit/s
• Betriebsart: Vollduplex und Halbduplex mit Flusssteuerung (Backpressure / IEEE 802.3x)
• Stromversorgung: extern 5 V DC 1 A oder integriert 110–265 V AC / 48 V DC, je nach Modell
• Betriebstemperatur: 0 °C bis 60 °C; relative Luftfeuchtigkeit: 5 %–90 %
• Unterstützte Faserkerngrößen: 8,3/125, 8,7/125, 9/125 oder 10/125 µm
• Abmessungen (mit externem Netzteil): 26 mm × 70 mm × 95 mm

Verwendung

Installieren Sie den MC1310SC in der Nähe des Kupfergeräts (Switch oder Router) und verbinden Sie den RJ-45-Port mit dem Ethernet-Port über ein Cat5-UTP-Kabel. Schließen Sie ein Singlemode-Faserkabel mit SC-Stecker an den 1310 nm TX-Port für den Faser-Uplink an. Wählen oder verbinden Sie die passende Stromquelle (externes 5-V-DC-Netzteil oder integrierten Wechselstrom-/48-V-DC-Eingang, je nach Gerät) und schalten Sie das Gerät ein. Der Konverter erkennt automatisch MDI/MDI-X und handelt Duplex-Modus und Flusssteuerung mit den verbundenen Geräten aus.

Empfehlungen

Verwenden Sie Singlemode-Faser mit den angegebenen Kerngrößen und hochwertigen Steckern; überprüfen Sie Faserpolarität und Sauberkeit vor der Installation. Installieren Sie den Konverter an einem Ort innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche und stellen Sie sicher, dass die für die Modellvariante passende Stromversorgungsoption verwendet wird.
