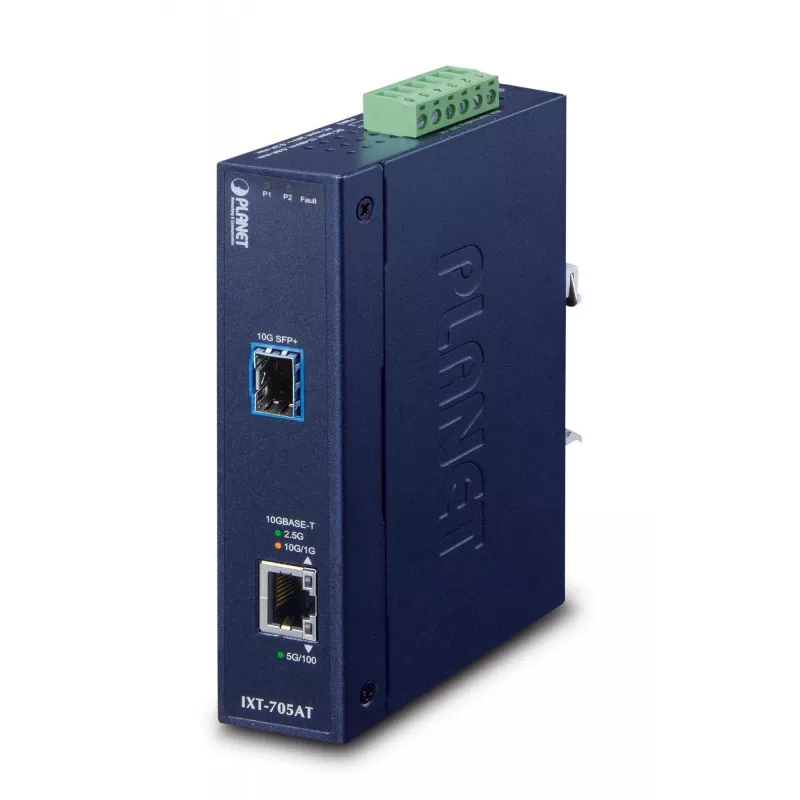

Netzwerk-Medienkonverter PLANET IXT-705AT

Der PLANET IXT-705AT ist ein kompakter industrietauglicher 10G-Ethernet-Medienkonverter, der entwickelt wurde, um 10-Gigabit-Ethernet-Netzwerke in rauen Umgebungen zu erweitern. Er verfügt über einen Multi-Speed-RJ45-Kupferport (100 Mbit/s bis zu 10 Gbit/s) und eine 10GBASE-X SFP+-Glasfaserschnittstelle in einem IP30-Metallgehäuse mit redundanten Stromeingängen. Das Gerät liefert blockierungsfreie Wire-Speed-Leistung, eine interne Fabric von 20 Gbit/s und unterstützt Jumbo-Frames bis zu 16K, was es für Backbone-Verbindungen, Rechenzentrums-Uplinks und Langstrecken-Glasfaserverbindungen über einen weiten Temperaturbereich von -40 bis 75 °C geeignet macht.

Vorteile

Der IXT-705AT bietet einen zuverlässigen Durchsatz von 10 Gbit/s ohne Paketverlust, flexible Kupfer-zu-Glasfaser-Konvertierung über einen steckbaren SFP+-Steckplatz und erweiterte Reichweite mit Multimode- oder Singlemode-Transceivern. Sein robustes IP30-Metallgehäuse, die Optionen für DIN-Schienen- oder Wandmontage und der weite Betriebstemperaturbereich ermöglichen den Einsatz in anspruchsvollen Industrie- und Transportumgebungen. Redundante DC-Stromeingänge mit breiter Spannungsunterstützung sowie integrierter ESD- und Überspannungsschutz erhöhen die Systemverfügbarkeit und schützen die Netzwerkausrüstung.

Geeignet für

• 10-Gigabit-Backbone-Erweiterung zwischen Kupfer und Glasfaser
• Rechenzentrums-Uplinks und Unternehmens-Backbone-Verbindungen
• Industrielle Automatisierungsnetzwerke und Fabrikhallenkonnektivität
• Transportsysteme, Straßenverteilerkästen und Überwachungsnetzwerke

Wichtige Spezifikationen

• Modell: PLANET IXT-705AT
• Ports: 1 × Multi-Speed-RJ45 (100 Mbit/s, 1/2,5/5/10 Gbit/s), 1 × SFP+ (10GBASE-X)
• Interne Fabric: 20 Gbit/s
• Jumbo-Frame: bis zu 16K Bytes
• Glasfaserkompatibilität: 10GBASE-SR / 10GBASE-LR (SFP+-Transceiver, nicht im Lieferumfang)
• Betriebstemperatur: -40 bis 75 °C
• Stromeingang: zwei DC-Anschlüsse; unterstützter Bereich 12–48 V DC oder 24 V AC
• ESD-/Überspannungsschutz: Kontakt ±6 kV / Luft ±8 kV; Stoßfestigkeit ±4 kV
• GehäVerwendung: IP30-Metallgehäuse; DIN-Schienen- oder wandmontierbar
• Max. Datendurchsatz: 20 000 Mbit/s

Verwendung

Installieren Sie den IXT-705AT auf einer DIN-Schiene oder montieren Sie ihn an einer Wand in einem geeigneten Gehäuse. Stecken Sie einen kompatiblen SFP+-Transceiver in den SFP+-Steckplatz und verbinden Sie das Glasfaserkabel mit der entfernten Glasfaserverbindung. Verbinden Sie das kupferseitige Gerät über ein geeignetes Ethernet-Kabel (Cat6a/Cat7 empfohlen für 10GBASE-T) mit dem RJ45-Port. Versorgen Sie das Gerät über die DC-Stromeingänge mit Strom (verwenden Sie bei Bedarf redundante Stromquellen) und überprüfen Sie die Status-LEDs für Verbindung, Strom und Alarme. Konfigurieren Sie die angeschlossenen Netzwerkgeräte nach Bedarf; der Medienkonverter arbeitet mit Wire-Speed und erfordert keine zusätzliche Konfiguration.

Empfehlungen

Für zuverlässige 10-Gbit/s-Kupfer-zu-Glasfaser-Verbindungen verwenden Sie zertifizierte 10G-SFP+-Transceiver und hochwertige Glasfaserverkabelung, die für die erforderliche Entfernung geeignet ist (Multimode für bis zu ~300 m, Singlemode für längere Strecken). Setzen Sie angemessene Überspannungs- und Erdungspraktiken in Industrie- oder Außeninstallationen ein und nutzen Sie redundante Stromversorgung, um die Betriebszeit zu maximieren.
