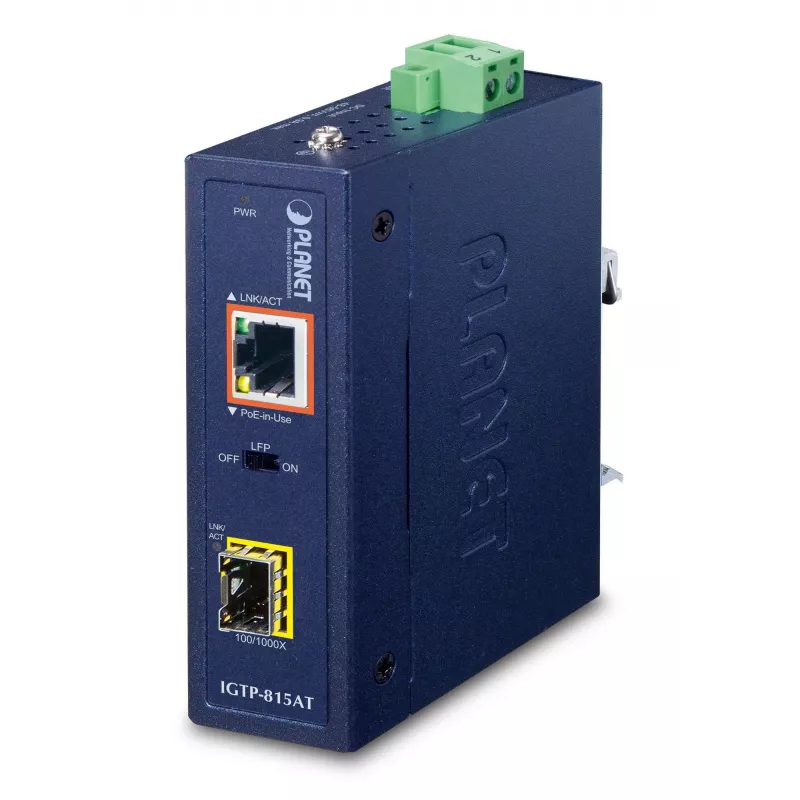

Netzwerk-Medienkonverter PLANET IGTP-815AT

Der PLANET IGTP-815AT ist ein kompakter industrieller Gigabit-PoE+-Medienkonverter, der eine 100/1000BASE-X SFP-Glasfaserverbindung mit einem 10/100/1000BASE-T 802.3at PoE+-Kupferport verbindet. In einem IP30-geschützten Metallgehäuse untergebracht, arbeitet er bei extremen Temperaturen von -40 bis 75 °C und liefert eine weitreichende, stabile Daten- und Stromübertragung für raue Umgebungen und platzsparende Installationen.

Vorteile

Der IGTP-815AT unterstützt IEEE 802.3at PoE+, um bis zu 36 W Leistung an ein entferntes 802.3af/at-gespeistes Gerät zu liefern und gleichzeitig Gigabit-Ethernet-Daten weiterzuleiten. Sein SFP-Steckplatz nimmt 100BASE-FX/1000BASE-X-Module für Glasfaserstrecken von bis zu 120 km auf und erweitert die PoE-Bereitstellung über die 100-m-UTP-Beschränkung hinaus. Das Gerät verfügt über Link Fault Passthrough (LFP)-Funktionen (LLCF und LLR) zur interaktiven Verbindungserkennung sowie robusten ESD- und Überspannungsschutz (±6 kV Kontakt, ±8 kV Luftentladung, ±6 kV Stoßfestigkeit), um die Zuverlässigkeit in elektrisch rauen Umgebungen zu erhöhen.

Geeignet für

• Erweiterung von PoE-gespeisten Geräten wie Outdoor-WLAN-Access-Points und IP-Kameras
• Verbindung von Campus- oder Service-Provider-Glasfasersegmenten mit PoE-Kupferendpunkten
• Industrielle Installationen, die einen großen Temperaturbereich und eine kompakte Bauform erfordern

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ports: 1 × 10/100/1000BASE-T PoE+ RJ-45, 1 × 100/1000BASE-X SFP
• PoE-Standard und -Budget: IEEE 802.3at PoE+, bis zu 36 W Ausgangsleistung
• Maximale UTP-Entfernung für PoE: 100 m; Glasfaser-SFP-Reichweite: bis zu 120 km (je nach Modul)
• Betriebstemperatur: -40 bis 75 °C
• ESD- und Überspannungsschutz: ±6 kV Kontakt, ±8 kV Luft, ±6 kV Stoß
• GehäVerwendung: IP30-Metallgehäuse; Montage: Wand oder DIN-Schiene
• Gewicht: 0,231 kg

Verwendung

Installieren Sie den IGTP-815AT im gewünschten Gehäuse oder montieren Sie ihn auf einer DIN-Schiene oder an der Wand. Setzen Sie ein kompatibles SFP-Modul in den SFP-Steckplatz ein und schließen Sie die Glasfaserverbindung an. Verbinden Sie den PoE+-RJ-45-Port mit dem gespeisten Gerät über ein Standard-UTP-Kabel (bis zu 100 m). Versorgen Sie das Gerät gemäß der Bedienungsanleitung mit Strom; es ist Plug-and-Play-fähig und erfordert keine Softwarekonfiguration. Verwenden Sie den eingebauten DIP-Schalter, um Link Fault Passthrough (LFP) zu aktivieren oder zu deaktivieren, falls eine Verbindungsüberwachung erforderlich ist.

Empfehlungen

Verwenden Sie kompatible SFP-Module, die für die erforderliche Entfernung und Wellenlänge ausgelegt sind, und stellen Sie sicher, dass die PoE-Budgetanforderungen der angeschlossenen Geräte die 36-W-Ausgangsleistung nicht überschreiten. Für einen zuverlässigen Langzeitbetrieb im Außen- oder Industriebereich montieren Sie den Konverter in einem geschützten Gehäuse und befolgen Sie die bewährten Verfahren zur Erdung und zum Überspannungsschutz.
