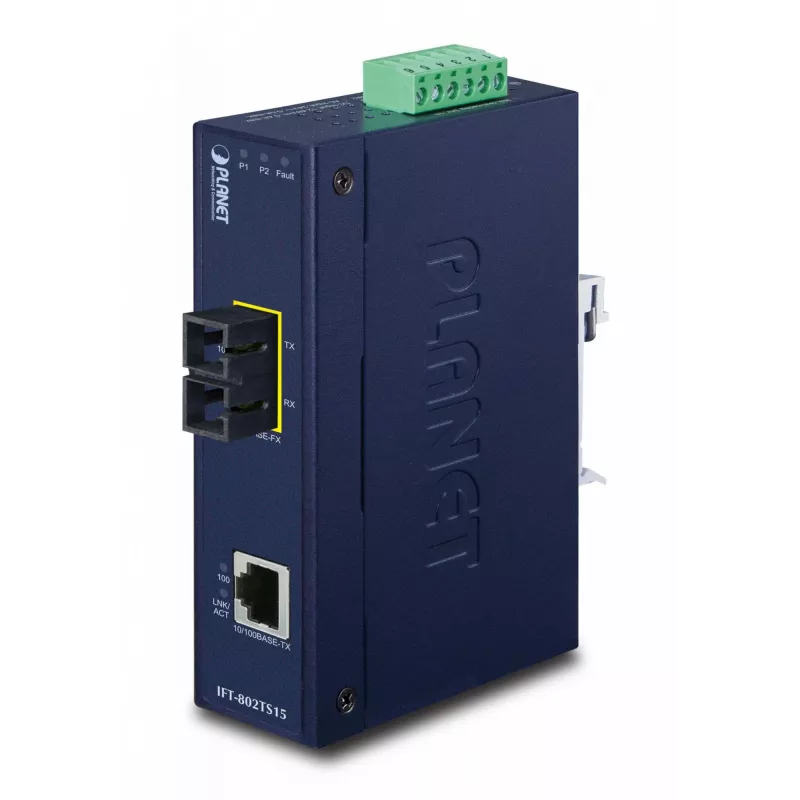

Netzwerk-Medienkonverter PLANET IFT-802TS15

Der PLANET IFT-802TS15 ist ein industrieller 10/100Base-TX zu 100Base-FX Medienkonverter, der zur Erweiterung von Ethernet-Netzwerken über Singlemode-Glasfaser bis zu 15 km entwickelt wurde. Untergebracht in einem robusten Metallgehäuse mit IP30-Schutz, unterstützt er 10/100 Mbit/s Kupferverbindungen über einen RJ-45-Port und einen 100Base-FX Glasfaser-Port mit SC-Stecker. Das Gerät arbeitet mit 12–48 V DC, verbraucht etwa 3 W und ist für elektrisch gestörte und klimatisch anspruchsvolle Umgebungen ausgelegt, was es für industrielle Netzwerkerweiterungen und Verkehrsleitsysteme geeignet macht.

Vorteile

Der IFT-802TS15 bietet stabile Glasfaserkonnektivität und zuverlässige Datenumwandlung zwischen Kupfer und Singlemode-Glasfaser bei Fast-Ethernet-Geschwindigkeiten. Das industriegeprüfte Gehäuse und die Komponenten erhöhen die Störfestigkeit gegenüber elektromagnetischen Interferenzen und Überspannungen. Die kompakte IP-30-Konstruktion unterstützt Hutschienen- oder Wandmontage, um Platz im Schaltschrank zu sparen, während der weite Spannungseingangsbereich und der geringe Stromverbrauch einen flexiblen Einsatz in abgelegenen oder leistungsbegrenzten Umgebungen ermöglichen.

Geeignet für

• Erweiterung von Ethernet-Netzwerken über Singlemode-Glasfaser bis zu 15 km
• Industrielle Automatisierung und Fertigungshallen-Vernetzung
• Verkehrsleitsystemschränke und straßenseitige Netzwerkverbindungen
• Netzwerksegmente, die Immunität gegen elektromagnetische Störungen und Überspannungen erfordern
• Umgebungen, die Hutschienen- oder wandmontierte kompakte Geräte benötigen

Technische Daten

• Maximale Datenübertragungsrate: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN (RJ-45) Anschlüsse: 1 (10/100Base-TX)
• Anzahl Glasfaseranschlüsse: 1 (100Base-FX, SC-Stecker, Singlemode)
• Maximale Übertragungsdistanz: 15.000 m (abhängig von Faser und Installation)
• Wellenlänge: 1310 nm
• Eingangsspannung: 12–48 V DC (redundanter Doppeleingang, Verpolungsschutz)
• Leistungsaufnahme: ~3 W
• GehäVerwendung: Metall, IP30; Montage: Hutschiene oder Wand
• Gewicht: 0,43 kg
• Farbe: Blau

Verwendung

Montieren Sie den IFT-802TS15 auf einer Hutschiene oder an einer Wand und verbinden Sie ein 10/100Base-TX Ethernet-Gerät mit dem RJ-45-Port. Schließen Sie das Singlemode-Glasfaserkabel am SC-Glasfaserport an und stellen Sie die korrekte Faserpolarität sicher. Legen Sie eine geeignete 12–48 V DC Spannungsquelle an den Stromeingang an, dabei auf die Polarität achten, wenn nur ein Eingang genutzt wird; für höhere Verfügbarkeit können Sie redundante Doppeleingänge verwenden. Überprüfen Sie nach dem Einschalten die Link-LEDs, um die erfolgreiche Kupfer-Glasfaser-Umsetzung und den normalen Betrieb zu bestätigen.

Empfehlungen

Verwenden Sie für zuverlässige Langstreckenverbindungen Singlemode-Glasfaser mit verlustarmen Steckern und prüfen Sie das optische Budget für 15 km. Installieren Sie den Konverter in einem belüfteten Gehäuse mit moderaten Temperaturen innerhalb des Betriebsbereichs von -40 bis 75 °C und sorgen Sie für Überspannungsschutz, wo hohe elektrische Transienten zu erwarten sind.
