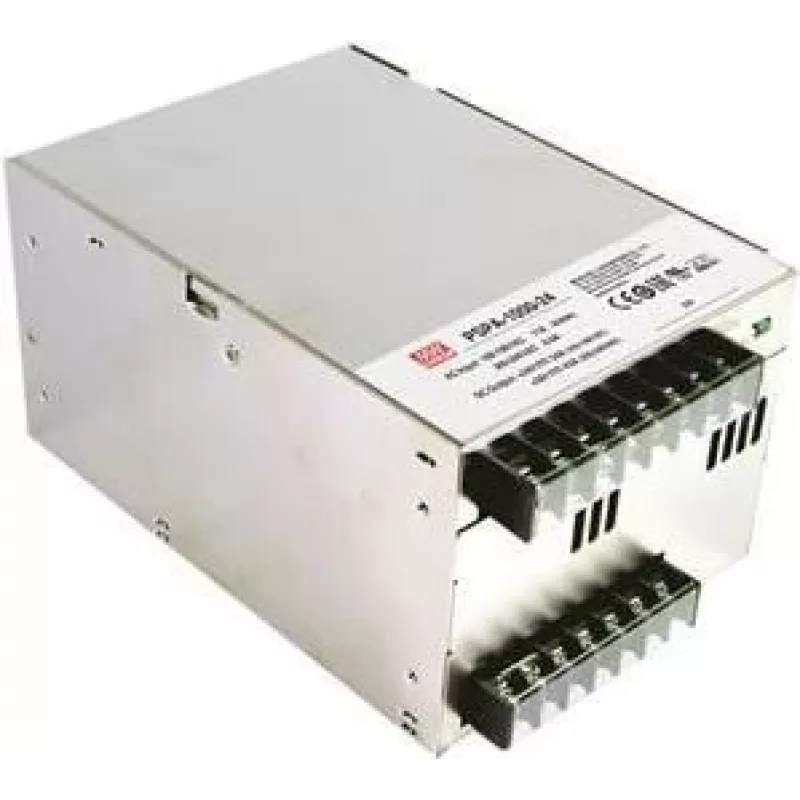

Netzteil/Wechselrichter MEAN WELL PSPA-1000-24, 1000 W, 24 V Ausgang, 90–264 V Eingang

MEAN WELL PSPA-1000-24 ist ein kompaktes 1000-W-Netzteil und Wechselrichter, das eine geregelte 24-V-Gleichspannung aus einem weiten AC-Eingangsbereich von 90–264 V liefert. Das Gerät misst 120 × 170 × 93 mm und ist für die geschlossene Montage in industriellen und gewerblichen Installationen konzipiert, wo eine stabile 24-V-Versorgung erforderlich ist. Das Gerät integriert eine Leistungsfaktorkorrektur und unterstützt den Parallelbetrieb zur Kapazitätserweiterung sowie Fern-EIN/AUS und DC-OK-Signalisierung für Systemsteuerung und -überwachung.

Vorteile

Das PSPA-1000-24 bietet eine hohe Leistungsdichte in einem kompakten Gehäuse und ermöglicht die Installation in beengten Schaltschränken. Die integrierte Leistungsfaktorkorrektur verbessert die Effizienz der Wechselstromnutzung, während die Parallelfunktion es ermöglicht, mehrere Geräte für höhere Ausgangsströme oder Redundanz zu kombinieren. Fern-EIN/AUS und ein dediziertes DC-OK-Signal vereinfachen die Integration in Überwachungssysteme. Die RoHS-Konformität und das geschlossene Design reduzieren das Installationsrisiko in industriellen Umgebungen.

Geeignet für

• Industrielle Schalttafeln und Automatisierungsausrüstung, die 24 V DC benötigen
• Kommerzielle Notstromsysteme und UPS-bezogene Anwendungen
• Prüfstände und Entwicklungslabore
• Wechselrichteranwendungen und dezentrale Stromversorgungssysteme mit Parallelbetrieb

Wichtige Spezifikationen

• Ausgangsspannung: 24 V DC
• Nennausgangsleistung: 1000 W
• Maximaler Ausgangsstrom: 42 A
• AC-Eingangsbereich: 90–264 V
• Leistungsfaktorkorrektur: integriert
• Parallelbetrieb: unterstützt für Stromaufteilung und Redundanz
• Steuerung und Überwachung: Fern-EIN/AUS und DC-OK-Signal
• Gehäusetyp: geschlossenes Design, geeignet zur Montage
• Abmessungen: 120 × 170 × 93 mm
• Umweltkonformität: RoHS

Verwendung

Installieren Sie das PSPA-1000-24 in einem geeigneten geschlossenen Schrank oder auf einer stabilen Oberfläche mit ausreichender Belüftung. Schließen Sie die Wechselstromversorgung innerhalb des angegebenen Bereichs von 90–264 V an und stellen Sie eine ordnungsgemäße Erdung sicher. Stellen Sie die Gleichstrom-Ausgangsverbindungen zur Last mit angemessenem Kabelquerschnitt für den maximalen Strom von 42 A her und sichern Sie die Klemmen, um Übergangswiderstände zu vermeiden. Verwenden Sie die Fern-EIN/AUS-Klemmen zur Integration in die Steuerungslogik und überwachen Sie das DC-OK-Signal für den Systemstatus. Befolgen Sie beim Parallelschalten von Geräten die Herstelleranweisungen für Stromaufteilung und Ausgleich, um einen ausgeglichenen Betrieb sicherzustellen.

Empfehlungen

Um einen zuverlässigen Betrieb zu gewährleisten, sorgen Sie für ausreichenden Belüftungsabstand und vermeiden Sie die Montage in der Nähe von Wärmequellen. Verwenden Sie entsprechend dimensionierte Sicherungen oder Schutzschalter auf beiden Seiten, AC und DC, und wählen Sie Kabel mit geeigneten Temperatur- und Strombelastbarkeiten. Bei Parallelkonfigurationen sollten Geräte mit gleichem Modell und gleichen Spezifikationen verwendet werden, und vor dem Dauerbetrieb Überprüfungen der Stromaufteilung und der DC-OK-Signalisierung durchführen.
