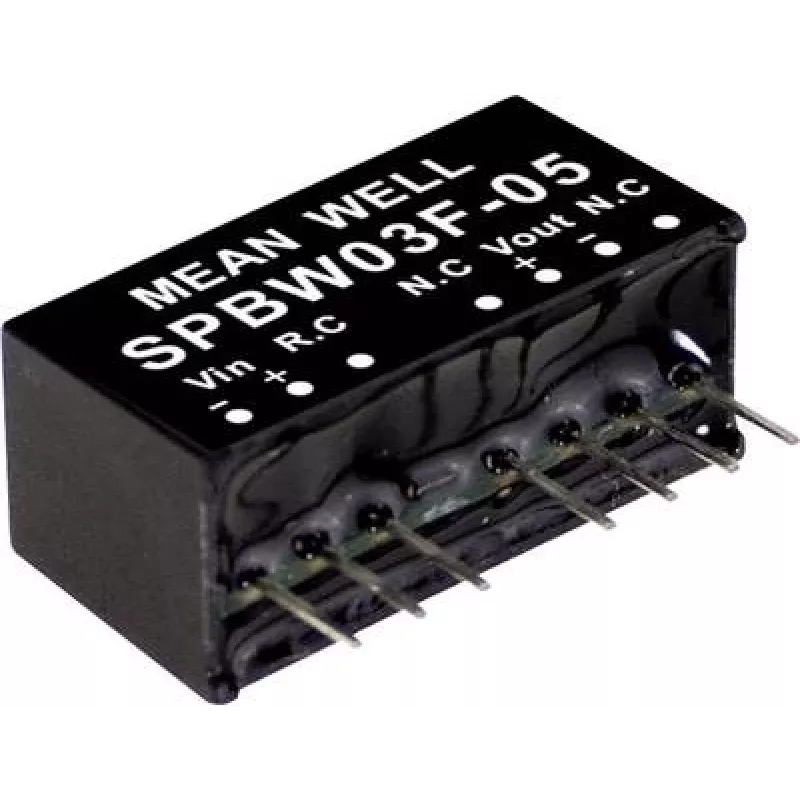

Netzteil/Wandler MEAN WELL SPBW03F-05 — 3 W, 5 V, 0,6 A

MEAN WELL SPBW03F-05 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage, der eine geregelte 5-V-Ausgangsspannung mit bis zu 0,6 A aus einem weiten Eingangsspannungsbereich von 9–36 V DC liefert. In einem SIP-Durchsteckgehäuse untergebracht, bietet dieses 3-W-Netzteil/Wandler eine stabile Niederspannungsversorgung für elektronische Geräte mit geringem Stromverbrauch und eingebettete Systeme und erfüllt gleichzeitig die RoHS-Umweltstandards.

Vorteile

Die geringe Stellfläche des Wandlers und sein SIP-Durchsteckformfaktor vereinfachen die Integration in Leiterplatten und beengte Gehäuse. Der weite Eingangsspannungsbereich ermöglicht den Betrieb aus verschiedenen Stromquellen, und die geregelte 5-V-Ausgangsspannung sorgt für eine stabile Spannungsversorgung empfindlicher Sensoren und kleiner Steuerungen. Geringe Verlustleistung und eine Nennleistung von 3 W machen das Gerät geeignet für Hilfsmodule und batteriegestützte Systeme, bei denen Effizienz und minimale Wärmebelastung wichtig sind.

Geeignet für

• Versorgung von Sensoren und Sensorknoten in eingebetteten Anwendungen
• Versorgung kleiner Mikrocontroller-Boards und Logikmodule
• Hilfsstromversorgung für Kommunikations- oder Überwachungsmodule
• Industrielle oder automobile Systeme, die an 9–36-V-DC-Schienen betrieben werden
• Leiterplattenmontierte Designs, die einen kompakten SIP-Durchsteckregler erfordern

Technische Daten

• Ausgangsspannung: 5 V DC
• Maximaler Ausgangsstrom: 0,6 A
• Ausgangsleistung: 3 W
• Eingangsspannungsbereich: 9–36 V DC
• Wandlertyp: Isolierter DC-DC-Wandler für Leiterplattenmontage
• GehäVerwendung: SIP-Durchsteckmontage
• Konformität: RoHS

Verwendung

Installieren Sie den SIP-Durchsteckwandler auf der Leiterplatte an der vorgesehenen Stelle und achten Sie auf korrekte Ausrichtung und sichere Lötverbindungen. Schließen Sie die Eingangsklemmen an eine Gleichstromquelle im Bereich von 9–36 V an und führen Sie die geregelte 5-V-Ausgangsspannung unter Beachtung der Polarität zum Zielschaltkreis. Sorgen Sie für ausreichend Freiraum zur Wärmeableitung und befolgen Sie die üblichen Praktiken zur Erdung und Entkopplung von Leiterplatten, um Rauschen zu minimieren. Überprüfen Sie die Ausgangsspannung unter den erwarteten Lastbedingungen vor der endgültigen Inbetriebnahme.

Empfehlungen

Setzen Sie den Wandler für einen zuverlässigen Betrieb keinen Eingangsspannungen außerhalb des angegebenen Bereichs von 9–36 V aus und stellen Sie sicher, dass die Ausgangslast 0,6 A nicht überschreitet. Bieten Sie in der Nähe des Gehäuses ausreichend Kupferfläche oder thermische Vias zur Wärmeverteilung bei Dauerlastanwendungen. Verwenden Sie eingangs- und ausgangsseitige Entkopplungskondensatoren in unmittelbarer Nähe der Pins, um das Einschwingverhalten zu verbessern und Rauschen in empfindlichen Schaltungen zu reduzieren.
