Netzteil/Wandler MEAN WELL SPBW03F-03, Ausgang 3 W, 0,7 A

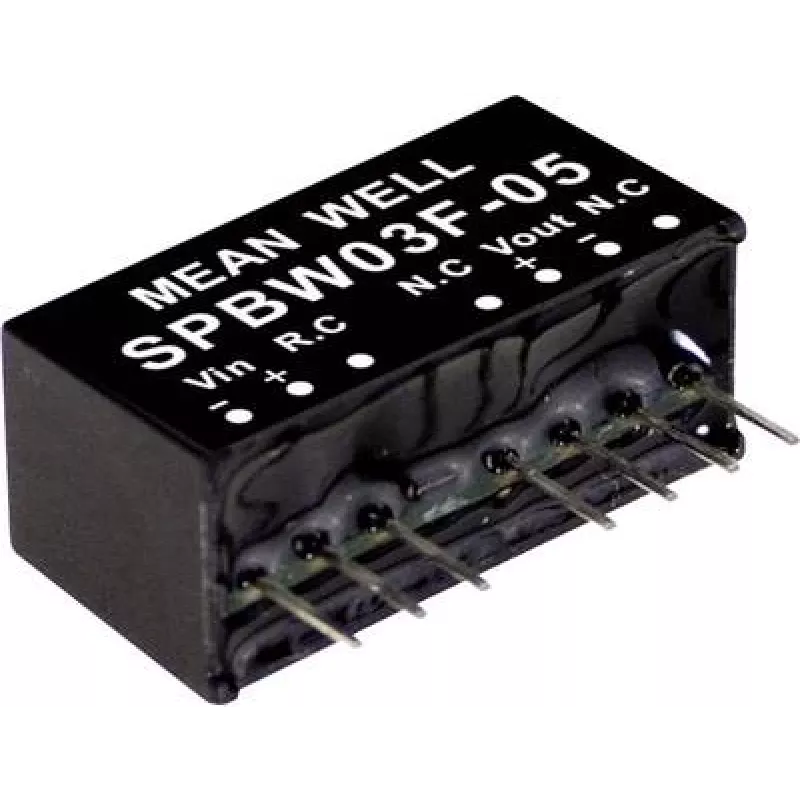

MEAN WELL SPBW03F-03 ist ein kompakter DC-DC-Wandler, der für die Leiterplattenmontage und die SIP-Durchsteckmontage konzipiert wurde. Mit einem geregelten Einzelausgang von 3,3 VDC bei bis zu 0,7 A und einem Eingangsbereich von 9–36 VDC ist dieses 3-W-Netzmodul für Elektronik mit geringem Stromverbrauch und LED-Module gedacht, die eine stabile Spannungswandlung auf Leiterplatten benötigen. Der Wandler erfüllt die RoHS-Anforderungen und wird in Großverpackung für die Serienfertigung geliefert.

Vorteile

Das Modul bietet einen weiten Eingangsspannungsbereich und einen stabilen 3,3-V-Ausgang mit 0,7 A in einem kleinen SIP-Durchsteckgehäuse, das für die direkte Leiterplattenmontage geeignet ist. Seine kompakte Größe und der geregelte Ausgang vereinfachen das Energiedesign für Geräte mit geringem Stromverbrauch, während die RoHS-Konformität eine umweltbewusste Fertigung unterstützt. Der Einzelausgang und der einfache Anschlussplan des Geräts reduzieren die Designkomplexität für eingebettete Systeme.

Geeignet für

• Eingebettete Elektronik und Mikrocontroller-Platinen mit geringem Stromverbrauch
• LED-Module und Beleuchtungssteuerungsschaltungen
• Batteriebetriebene Systeme, die eine Abwärtswandlung benötigen
• Industrie- und Instrumentierungsleiterplatten mit begrenztem Platz

Wichtige Spezifikationen

• Typ: DC-DC-Wandler, Leiterplattenmontage, SIP-Durchsteckgehäuse
• Eingangsspannungsbereich: 9–36 VDC
• Ausgang: Einzelner geregelter 3,3 VDC
• Maximaler Ausgangsstrom: 0,7 A
• Ausgangsleistung: 3 W
• Montage: Durchsteck-SIP für direkte Leiterplattenbestückung
• Standards: RoHS-konform

Verwendung

Installieren Sie den Wandler auf der Leiterplatte, indem Sie die SIP-Durchsteckstifte einsetzen und gemäß den üblichen Praktiken für Durchstecklötungen löten. Legen Sie eine Eingangsspannung innerhalb des angegebenen Bereichs von 9–36 VDC an und überprüfen Sie vor dem Einschalten die richtige Polarität. Schließen Sie den 3,3-V-Ausgang an den Zielschaltkreis an und stellen Sie sicher, dass die Last 0,7 A nicht überschreitet. Sorgen Sie für eine ausreichende Kupferfläche auf der Leiterplatte oder Kühlung, wenn ein kontinuierlicher Betrieb nahe der Maximallast erwartet wird, und fügen Sie Ein-/Ausgangsentkopplungskomponenten wie vom Systemdesigner empfohlen hinzu, um Rauschen zu minimieren.

Empfehlungen

Verwenden Sie das Gerät innerhalb des angegebenen Eingangsbereichs und vermeiden Sie einen dauerhaften Betrieb mit maximalem Strom ohne ausreichendes Wärmemanagement. Platzieren Sie das Modul fern von Hochtemperaturkomponenten und planen Sie das Leiterplattenlayout so, dass eine Luftzirkulation möglich ist. Fügen Sie Filter und Überspannungsschutz am Eingang hinzu, wenn der Wandler in elektrisch gestörter Umgebung eingesetzt wird.
