Netzteil/Wandler MEAN WELL RSD-30H-5 — 30W, 5V Ausgang, 40–160V Eingang, 60×113×25mm

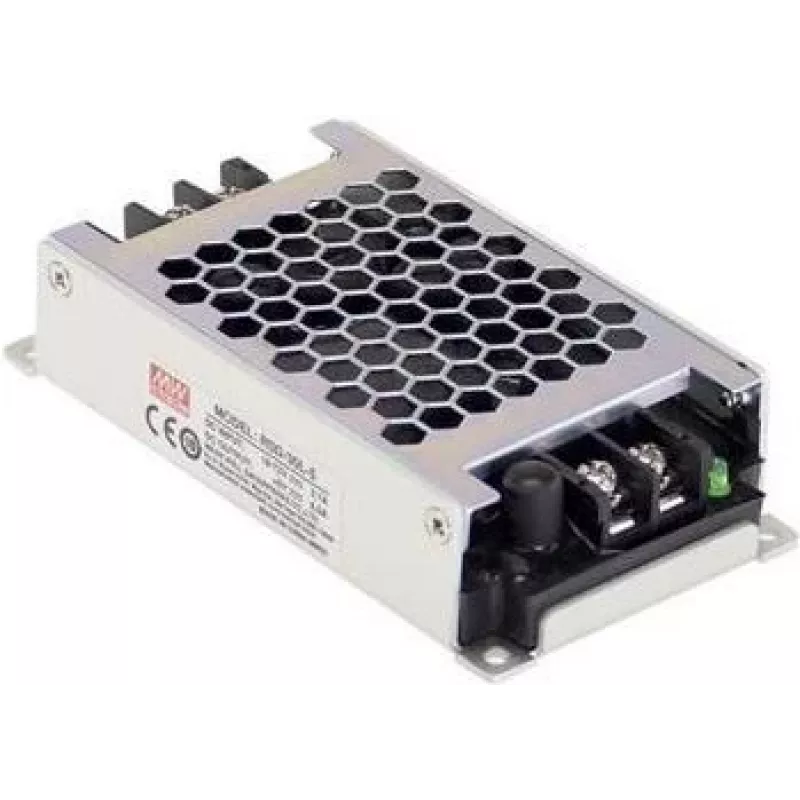

MEAN WELL RSD-30H-5 ist ein kompakter DC-DC-Wandler im geschlossenen Gehäuse, der 30 W geregelte Leistung mit einem 5-V-DC-Ausgang bei bis zu 6 A liefert. Sein weiter Eingangsspannungsbereich von 40–160 V DC und die zuverlässige 4000-V-DC-Isolation zwischen Eingang und Ausgang machen ihn für anspruchsvolle Industrie- und Transportanwendungen geeignet. Das Gerät ist konform mit der Bahnnorm EN50155 und erfüllt die RoHS-Anforderungen. Seine kompakten Abmessungen (60×113×25 mm) ermöglichen den Einbau in beengten Geräten und liefern gleichzeitig eine stabile Stromversorgung für Steuerelektronik und Kommunikationsmodule.

Vorteile

Der Wandler bietet einen stabilen, geregelten 5-V-Ausgang mit ausreichend Strom für kleine SPS, Sensoren und Bordelektronik. Die hohe Isolationsspannung erhöht die Sicherheit und verhindert Störungen zwischen Eingangs- und Ausgangskreis. Die Einhaltung der EN50155 gewährleistet die Eignung für Bahn- und Fahrzeuganwendungen, bei denen Vibrations- und Umgebungsbeständigkeit erforderlich sind. Das geschlossene Design bietet Schutz vor Staub und zufälliger Berührung, und die kompakten Abmessungen vereinfachen die Integration in bestehende Systeme.

Geeignet für

• Versorgung von Steuerelektronik und kleinen speicherprogrammierbaren Steuerungen (SPS) in Fahrzeugen und Industriemaschinen
• Versorgung von Sensoren, Datenerfassungsmodulen und Kommunikationsgeräten, die 5 V DC benötigen
• Einsatz in Bahnanwendungen und anderen Transportsystemen gemäß EN50155
• Eingebettete Systeme und kompakte Gehäuse, bei denen ein weiter Eingangsspannungsbereich erforderlich ist

Technische Daten

• Ausgangsspannung: geregelte 5 V DC
• Maximale Ausgangsleistung: 30 W
• Maximaler Ausgangsstrom: 6 A
• Eingangsspannungsbereich: 40–160 V DC
• Isolationsspannung (Eingang zu Ausgang): 4000 V DC
• Normen: entwickelt zur Erfüllung der EN50155 für Bahnanwendungen
• Abmessungen: 60 × 113 × 25 mm
• Geschlossene Wandlerbauweise, geeignet für industrielle Umgebungen

Verwendung

Installieren Sie den Wandler an einem Ort, der ausreichende Belüftung ermöglicht und das Gerät vor übermäßiger Hitze, Feuchtigkeit und mechanischen Stößen schützt. Schließen Sie den DC-Eingang innerhalb des angegebenen Bereichs von 40–160 V an und beachten Sie die richtige Polarität. Verbinden Sie den 5-V-DC-Ausgang mit der Last und stellen Sie sicher, dass der kombinierte Laststrom 6 A nicht überschreitet. Befolgen Sie die für die Installation geeigneten Erdungs- und Isolationspraktiken und überprüfen Sie das System vor der Inbetriebnahme gemäß den relevanten elektrischen und Sicherheitsstandards.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb vermeiden Sie den Dauerbetrieb bei maximaler Nennlast in hohen Umgebungstemperaturen; sorgen Sie für zusätzliche Kühlung oder reduzieren Sie die Last, wenn das Gerät in beengten oder Hochtemperaturumgebungen installiert wird. Überprüfen Sie die Kompatibilität mit Fahrzeug- oder Bahnstromsystemen und stellen Sie einen angemessenen Überspannungsschutz sicher, wenn transiente Spannungen auftreten können.
