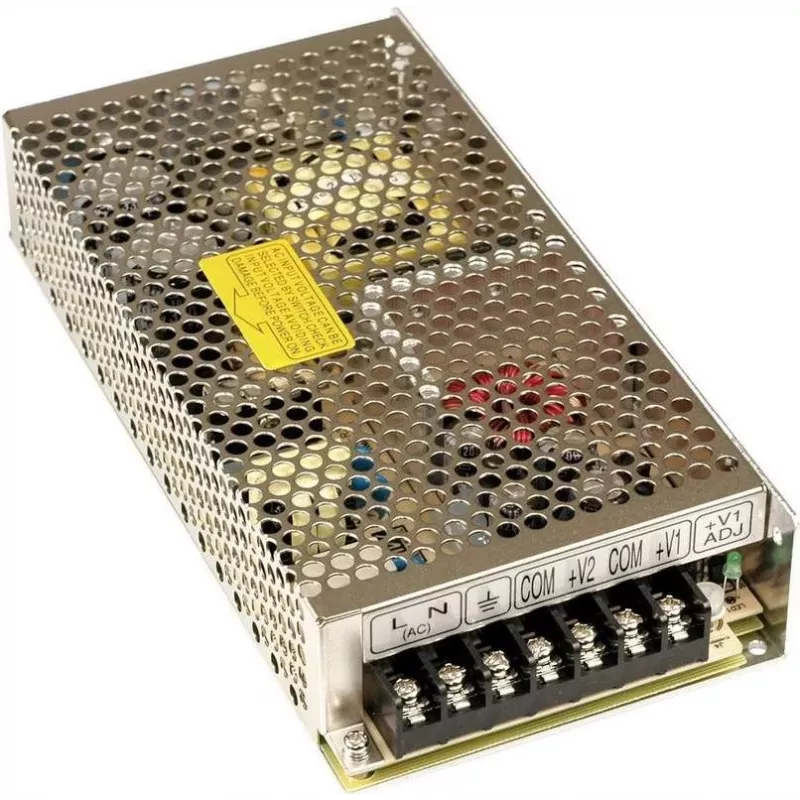

MEAN WELL RD-125-1224 125W Dual-Ausgang AC/DC Netzteil 12V 7A + 24V 2,5A

Industrie- und Automatisierungssysteme benötigen oft zuverlässige DC-Stromversorgung von zwei verschiedenen Spannungsschienen gleichzeitig, aber die Kombination separater Netzteile erhöht Kosten, Verdrahtungskomplexität und Platzbedarf. Das MEAN WELL RD-125-1224 löst dies durch die Integration eines 12 VDC-Kanals mit 7 A und eines 24 VDC-Kanals mit 2,5 A in einem kompakten, chassis-montierbaren Gerät. Mit einer Gesamtleistung von 125 W bewältigt es gemischte Lasten wie Motoren, Controller, Sensoren und Kommunikationsmodule ohne Kompromisse.

Für wen ist es geeignet

Dieses Netzteil ist für Systemintegratoren, Maschinenbauer und Wartungsingenieure konzipiert, die eine zuverlässige Dual-Spannungsquelle in Schaltschränken, CNC-Anlagen, Verkaufsautomaten oder Testständen benötigen. Es eignet sich für Anwendungen, bei denen sowohl 12-V- als auch 24-V-Geräte von einem einzigen AC-Eingang betrieben werden müssen, was den Lagerbestand reduziert und die Installation vereinfacht.

Hauptmerkmale

• Zwei isolierte Ausgänge: 12 VDC / 7 A und 24 VDC / 2,5 A, insgesamt 125 W Dauerleistung.
• Breiter AC-Eingangsbereich 85–264 VAC (wählbar) plus 240–370 VDC-Eingang für industrielle Flexibilität.
• Eingebauter DC-Lüfter für Zwangsbelüftung, gewährleistet stabilen Betrieb bis +60 °C.
• Umfassende Schutzfunktionen: Kurzschluss, Überlast und Überspannung an beiden Ausgängen.
• Geringe Restwelligkeit und Rauschen: 120 mVp-p bei 12 V, 150 mVp-p bei 24 V.
• Hohe Isolation: 3 kVAC Eingang zu Ausgang, erfüllt UL60950-1 und TUV EN60950-1 Sicherheitsstandards.
• EMV-Konformität mit EN55022 Klasse B zur Reduzierung elektromagnetischer Störungen.
• Chassis-Montage mit Schraubklemmen für sichere Verdrahtung in industriellen Umgebungen.

Spezifikationen

• Marke: MEAN WELL
• Modell: RD-125-1224
• MPN: RD-125-1224
• EAN: 4021087015035
• Leistung: 125 W
• Ausgang 1: 12 VDC, 7 A
• Ausgang 2: 24 VDC, 2,5 A
• Eingangsspannung: 85–264 VAC (wählbar), 240–370 VDC
• Wirkungsgrad: 80% typisch
• Kühlung: Zwangsbelüftung (eingebauter DC-Lüfter)
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Betriebstemperatur: -10 bis +60 °C
• Restwelligkeit & Rauschen: 120 mVp-p (12 V), 150 mVp-p (24 V)
• Isolationsspannung: 3 kVAC (Eingang zu Ausgang)
• Sicherheitsstandards: UL60950-1, TUV EN60950-1
• EMV-Emission: EN55022 Klasse B
• Einschalt-, Anstiegszeit: 1000 ms, 50 ms bei Volllast (230 VAC)
• Haltezeit: 20 ms bei Volllast (230 VAC)
• Montage: Chassis-Montage

Tipps

Stellen Sie stets sicher, dass die Gesamtlast an jedem Ausgang den Nennstrom nicht überschreitet, und gewährleisten Sie ausreichende Luftzirkulation um das Gerät, wenn es nahe der oberen Temperaturgrenze betrieben wird. Für beste Rauschleistung verwenden Sie verdrillte Leitungen für die Ausgangsverbindungen und halten Sie Eingangs- und Ausgangskabel getrennt.
