Netzteil Trendnet TI-S24048 v1.0R

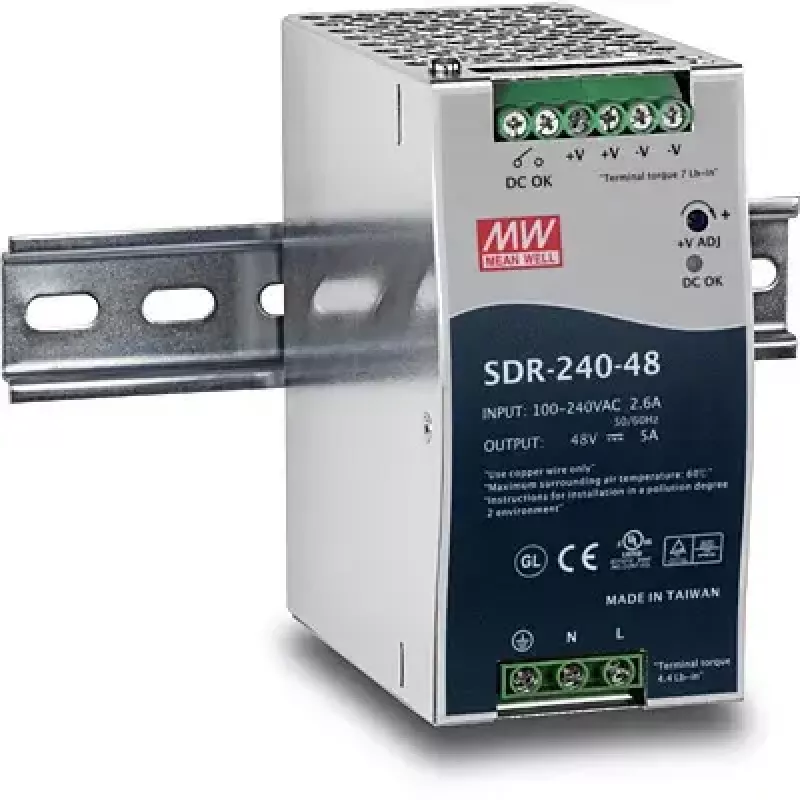

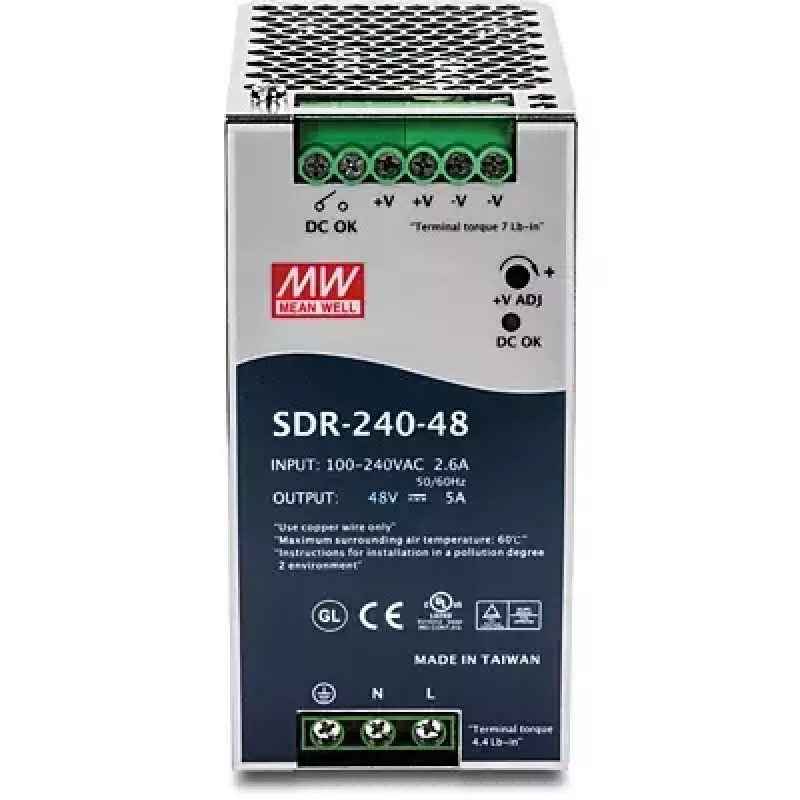

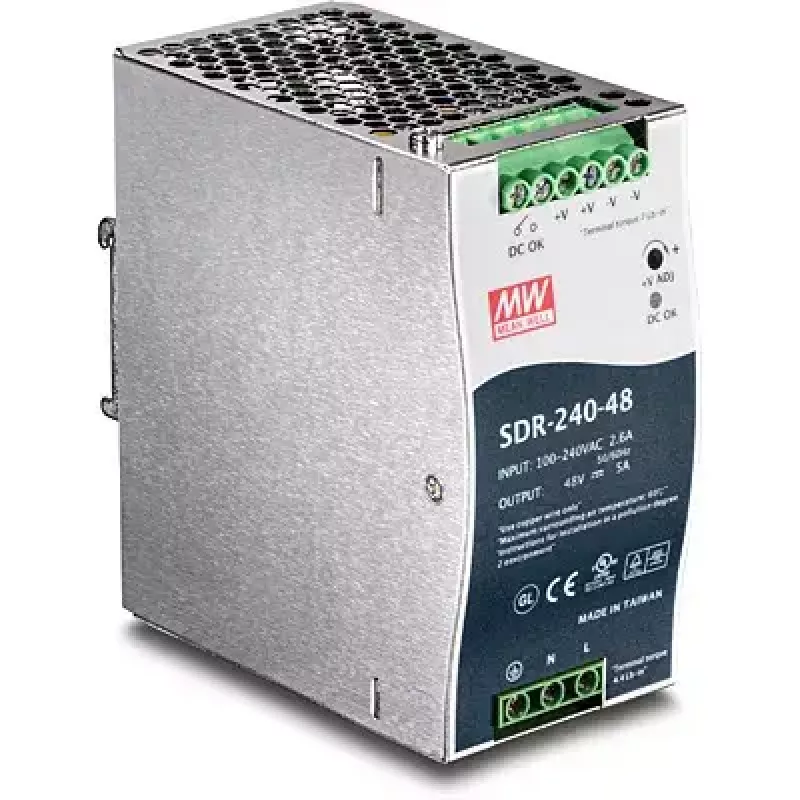

TRENDnet TI-S24048 (Mean Well SDR-240-48) ist ein industrielles DIN-Schienen-Netzteil mit 240 W Einzelausgang, das 48 V bei bis zu 5 A für PoE-Geräte liefert. Untergebracht in einem Metallgehäuse mit integrierter DIN-Schienenhalterung unterstützt das Gerät einen Wechselstromeingang von 100–240 V, 50–60 Hz und ist von UL und TUV zertifiziert. Es wurde für industrielle Umgebungen mit Vibrationsbeständigkeit und einem Betriebstemperaturbereich von -25 bis 70 °C entwickelt.

Vorteile

Dieses Netzteil liefert eine stabile Ausgangsleistung von 240 Watt, die für die Stromversorgung von PoE-Switches, Netzwerkkameras und drahtlosen Access Points geeignet ist. Eine integrierte aktive Leistungsfaktorkorrektur (PFC, PF > 0,93) reduziert ungenutzte Blindleistung. Das Gerät bietet umfassenden Schutz gegen Überlast, Kurzschluss, Überspannung und Übertemperatur und durchläuft einen 100% Volllast-Einbrenntest. Passive Kühlung durch freie Luftkonvektion minimiert bewegliche Teile und eine LED-Anzeige liefert eine klare visuelle Bestätigung der Stromversorgung.

Geeignet für

• Industrielle PoE-Switches
• Netzwerk-/IP-Kameras
• Drahtlose Access Points und WLAN-Geräte
• DIN-Schienen-montierte Netzwerkinstallationen und Schaltschränke

Wichtige Spezifikationen

• Ausgang: 48 V DC, bis zu 5 A (240 W)
• Eingang: 100–240 V AC, 50–60 Hz
• Schutz: Überlast, Kurzschluss, Überspannung, Übertemperatur
• Leistungsfaktor: aktive PFC, PF > 0,93
• Kühlung: passiv, freie Luftkonvektion
• Zertifizierungen: UL 508, TUV EN60950-1 (auch CE-gelistet gemäß Produktdaten)
• Abmessungen (ca.): 40 mm (B) × 125 mm (T) × 114 mm (H)
• Betriebstemperatur: -25 bis 70 °C
• Konformität: EN55011, EN55022 (CISPR22), EN61000-Serie (Industrieniveau), SEMI F47, GL-zugelassen

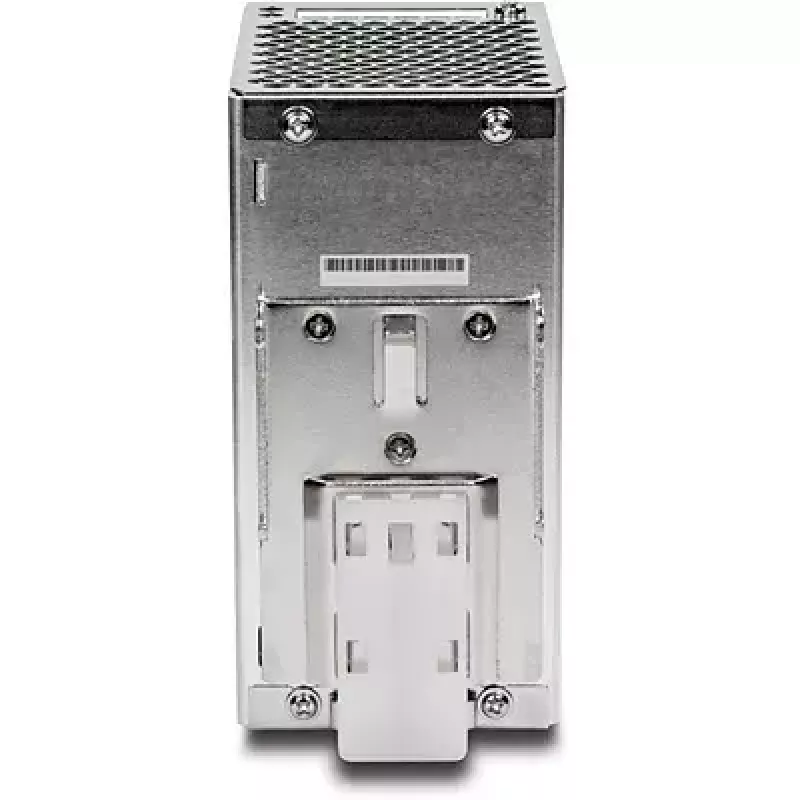

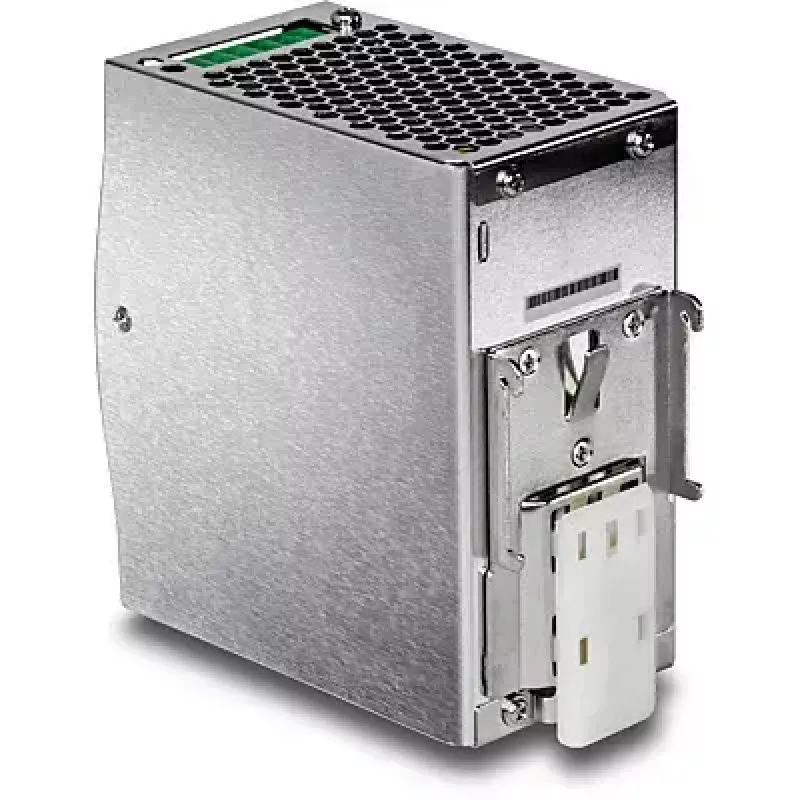

• Montage: integrierte DIN-Schiene
• Anzeige: Power-LED

Verwendung

Installieren Sie das TI-S24048 auf einer kompatiblen DIN-Schiene im Elektro- oder Netzwerkschrank und sichern Sie das Gerät gemäß den standardmäßigen DIN-Schienen-Montageverfahren. Schließen Sie den Wechselstromeingang an eine geeignete 100–240 V AC-Versorgung mit korrekter Erdung an. Verbinden Sie den 48 V DC-Ausgang mit dem PoE-Switch oder anderen 48 V-Geräten, wobei Sie auf Polarität und Lastgrenzen achten. Überprüfen Sie die LED-Anzeige, um zu bestätigen, dass das Gerät mit Strom versorgt wird. Stellen Sie sicher, dass die Verkabelung und die Anschlüsse den örtlichen elektrischen Vorschriften und den Empfehlungen des Geräteherstellers entsprechen.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb sorgen Sie für eine ausreichende Belüftung um das Gerät herum, um die Kühlung durch freie Luftkonvektion zu ermöglichen, vermeiden Sie die Platzierung in der Nähe von starken Wärmequellen und überprüfen Sie, dass die gesamte angeschlossene Last die Nennwerte von 240 W (48 V, 5 A) nicht überschreitet. Verwenden Sie einen geeigneten Leitungsschutz am Wechselstromeingang und befolgen Sie die Best Practices für die Erdung.
