Netzteil Trendnet TI-S12048 v1.0R

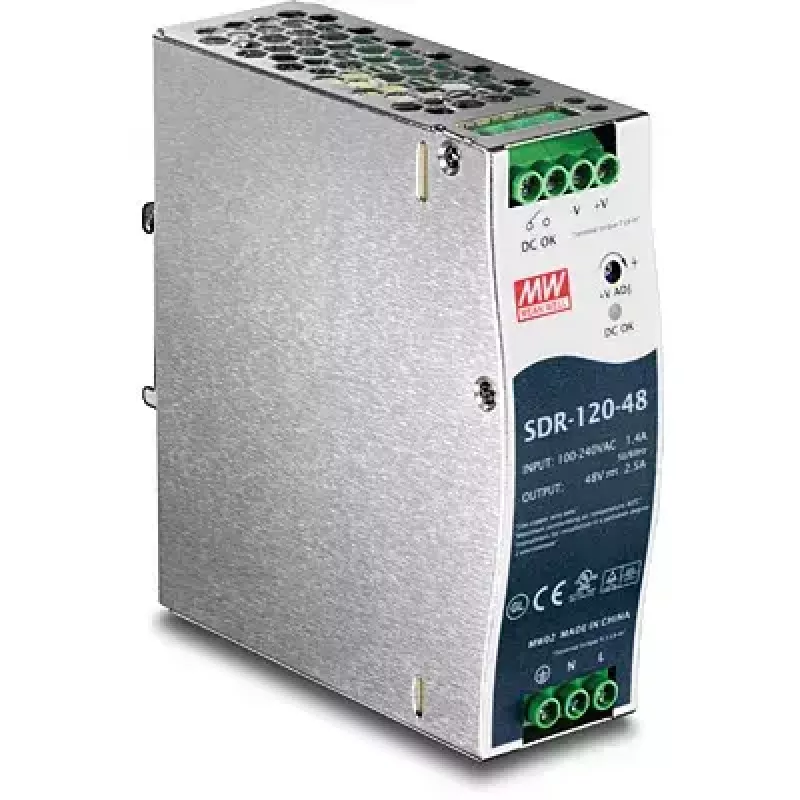

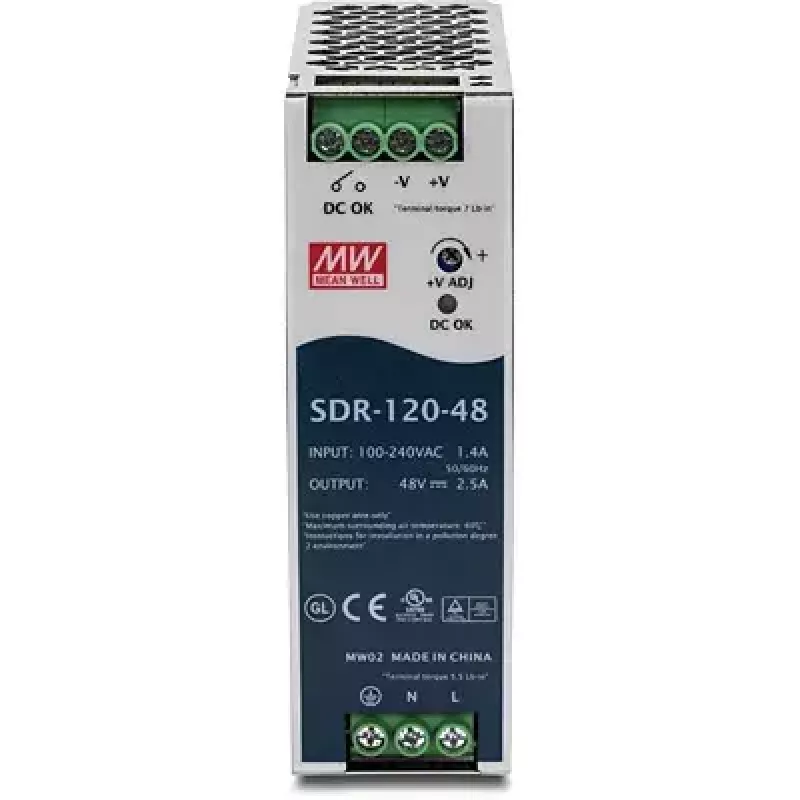

Das TRENDnet TI-S12048 ist ein industrielles 120-W-Einzelausgangs-Netzteil für die DIN-Schiene (Mean Well SDR-120-48) und liefert stabile 48 V Gleichspannung für PoE-Geräte. Es unterstützt einen Wechselstromeingang von 100–240 V, 50–60 Hz, verfügt über ein Metallgehäuse mit integrierter DIN-Schienenmontage und passiver Kühlung und enthält mehrere Schutzmechanismen für zuverlässigen Betrieb in industriellen Umgebungen.

Vorteile

Das TI-S12048 bietet eine Ausgangsleistung von bis zu 120 W (48 V, 2,5 A) und eignet sich für Switches, Netzwerkkameras und WLAN-Zugangspunkte. Die integrierte aktive PFC (Leistungsfaktor > 0,93) reduziert ungenutzte Blindleistung. Das Gerät verfügt über Schutz gegen Überlastung, Kurzschluss, Überspannung und Übertemperatur und durchläuft einen 100 % Volllast-Einbrenntest. Das Metallgehäuse mit DIN-Schienenmontage und passiver Konvektionskühlung ermöglicht Vibrationsbeständigkeit und einen großen Betriebstemperaturbereich von -25 bis 70 °C.

Geeignet für

• Industrielle PoE-Switches
• Netzwerkkameras und Überwachungssysteme
• WLAN-Zugangspunkte und drahtlose Infrastruktur
• DIN-Schieneninstallationen in Schaltschränken und Maschinen

Technische Daten

• Ausgang: 48 V DC, 2,5 A (120 W)
• Eingang: 100–240 V AC, 50–60 Hz
• Abmessungen: 40 mm (B) × 125 mm (T) × 114 mm (H)
• Kühlung: Passiv (freie Luftkonvektion)
• Schutzfunktionen: Überlast, Kurzschluss, Überspannung, Übertemperatur
• Zertifizierungen: UL 508, TUV EN60950-1
• Betriebstemperatur: -25 bis 70 °C

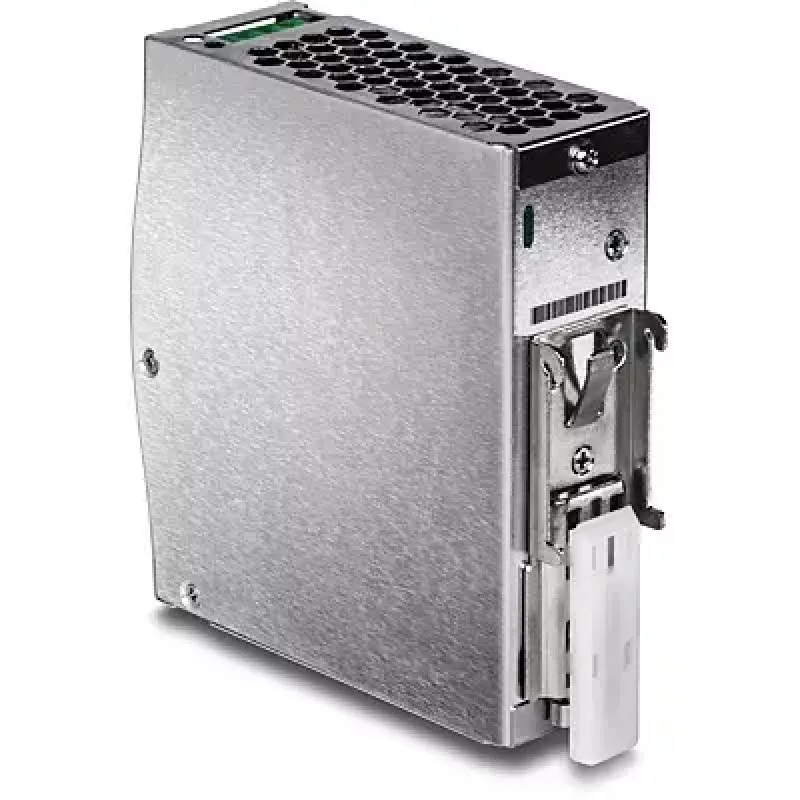

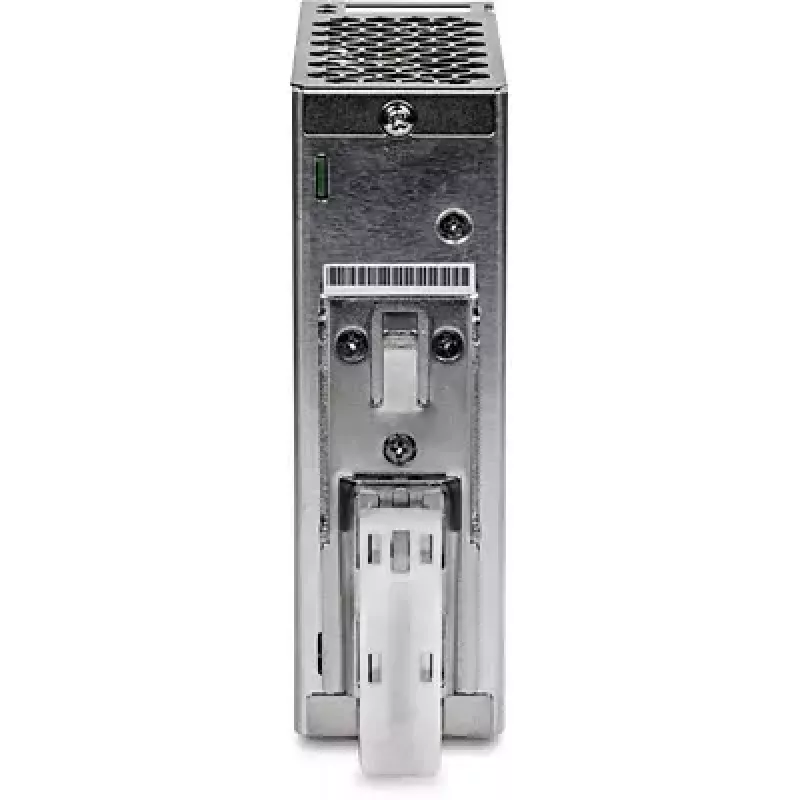

• Montage: Integriertes Metallgehäuse für DIN-Schiene
• Anzeigen: LED-Betriebsanzeige

Verwendung

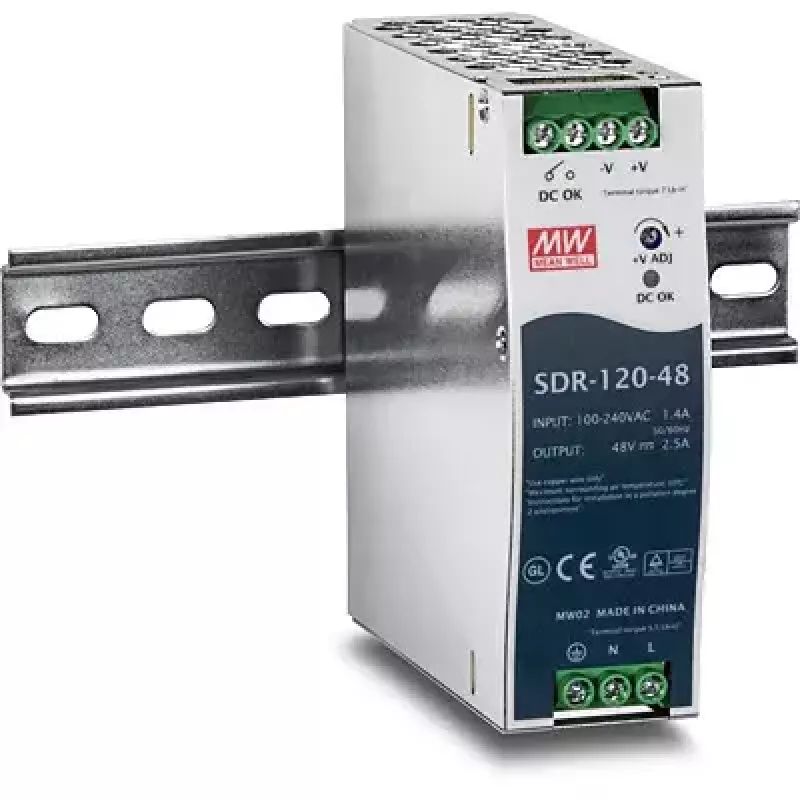

Montieren Sie das TI-S12048 auf einer Standard-DIN-Schiene in einem geeigneten Gehäuse oder Schaltschrank. Schließen Sie die Wechselstrom-Eingangsversorgung (100–240 V, 50–60 Hz) gemäß den örtlichen Elektrovorschriften an die Eingangsklemmen an und verbinden Sie dann den 48-V-DC-Ausgang mit Ihren PoE-Switches, Kameras oder Zugangspunkten. Überprüfen Sie die LED-Anzeige, um zu bestätigen, dass das Gerät mit Strom versorgt wird. Stellen Sie sicher, dass alle Kabel und Verbindungen sicher sind, bevor Sie die volle Last anlegen.

Empfehlungen

Installieren Sie das Netzteil an einem gut belüfteten Ort, um die passive Kühlung aufrechtzuerhalten; vermeiden Sie die Blockierung von Lüftungswegen. Verwenden Sie eine geeignete Absicherung und Erdung gemäß den regionalen Vorschriften und halten Sie die Umgebungstemperatur im angegebenen Bereich von -25 bis 70 °C für einen zuverlässigen Betrieb.
