Netzteil/Spannungswandler mean well DPB09B-15 — 9 W Ausgangsleistung, 15 V Ausgangsspannung, 18–36 V Eingang

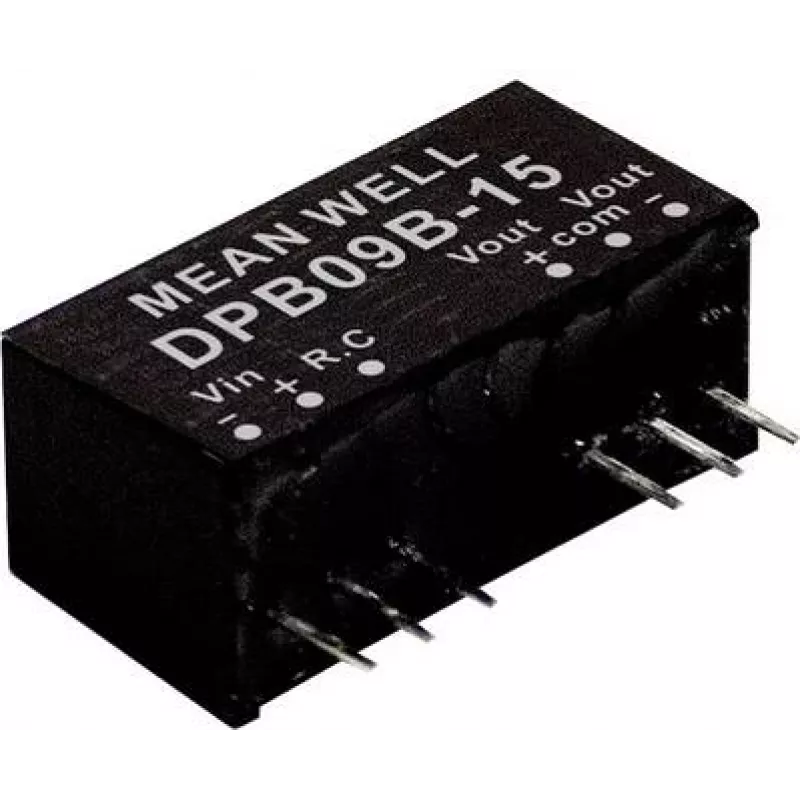

MEAN WELL DPB09B-15 ist ein kompakter geregelter DC‑DC‑Wandler im SIP‑Durchsteckgehäuse, konzipiert für die Leiterplattenmontage in Systemen mit 18–36 V DC‑Eingang. Das Modul liefert duale Ausgänge von ±15 V bei ±0,3 A und verfügt über eine Remote‑ON/OFF‑Steuerung. Es ist RoHS‑konform und für beengte Einbausituationen vorgesehen, in denen eine kleine, zuverlässige isolierte Wandlung erforderlich ist.

Vorteile

Der DPB09B-15 bietet einen geregelten dualen ±15‑V‑Ausgang mit voller Eingangsspannungstoleranz (18–36 V), ein flaches Profil mit 24 mm Tiefe und ein geringes Gewicht (5 g), geeignet für dichte Leiterplattenlayouts. Sein SIP‑Durchsteckformat vereinfacht die Montage und mechanische Stabilität, und die Remote‑ON/OFF‑Funktion ermöglicht eine systemweite Leistungssteuerung. Das Modul ist RoHS‑konform und wird in Großpackungen für die Serienmontage geliefert.

Geeignet für

• Eingebettete Elektronik und Mikrocontrollersysteme
• Schalttafeln und Instrumentierung
• Industriegeräte, die isolierte duale ±15‑V‑Schienen benötigen
• Platzsparende Leiterplattendesigns und dichte Baugruppen

Wichtige Spezifikationen

• Hersteller: mean well (MPN DPB09B-15)
• Ausgangsleistung: 9 W
• Ausgangsspannung: ±15 V bei ±0,3 A (Dualausgang)
• Eingangsspannungsbereich: 18–36 V DC
• GehäVerwendung: SIP‑Durchsteck, Leiterplattenmontage
• Tiefe: 24 mm
• Gewicht: 5 g
• Merkmale: Geregelter DC‑DC‑Wandler, Remote‑ON/OFF, RoHS‑konform
• Verpackung: Großpackung (2000 Stk.)

Anwendung

Montieren Sie den SIP‑Durchsteck‑DPB09B-15 auf die Leiterplatte gemäß der Pinbelegung des Herstellers und halten Sie die empfohlenen Lötbedingungen ein. Schließen Sie eine stabile 18–36‑V‑DC‑Eingangsspannung an die Eingangspins an und nehmen Sie die dualen ±15‑V‑Ausgänge von den dafür vorgesehenen Ausgangspins ab. Verwenden Sie den Remote‑ON/OFF‑Pin entsprechend der Systemlogik, um den Wandler ein- oder auszuschalten. Beachten Sie bei der Integration mit anderen Stromkreisen die Polarität und die Isolationsanforderungen.

Empfehlungen

Platzieren Sie den Wandler in der Nähe von Masseflächen und sorgen Sie für ausreichend Abstand zur Wärmeableitung. Fügen Sie bei Verwendung in rauen Industrieumgebungen eine Eingangsfilterung und einen Überspannungsschutz hinzu. Überprüfen Sie die Lastgrenzen (±0,3 A pro Schiene) und stellen Sie in beengten Baugruppen ein angemessenes Wärmemanagement sicher.
